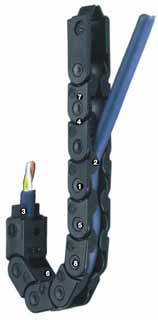

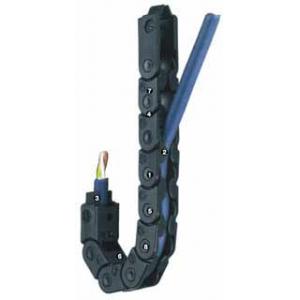

IGUS易格斯 方便型拖鏈E03系列E03.05.010.0 簡介
1. 最小的igus?拖鏈——內部尺寸5 x 5毫米
2. 非常易于填充——適合預裝配插頭的應用，不能打開和關閉蓋子
3. 集成去應力元件的安裝架 4. 小節距實現靜音平穩的運轉
5. 重量非常輕
6. 適合最小彎曲半徑，如Chainflex?高柔性電纜CF98/CF99——4 x d！
7. 非常經濟的價格
8. “按鈕式設計”將鏈節固定在一起
IGUS易格斯 方便型拖鏈E03系列E03.05.010.0 應用
垂直：懸掛應用，豎直應用
水平：架空應用≤ 0,4米
圓周運動：可用于旋轉應用，可能要求改裝（旋轉角度超過180°往往要求機加工改裝）
最小igus?拖鏈——內部尺寸5 x 5毫米
當您需要5,0毫米內高且具有最小彎曲半徑的超小拖鏈時
適合不超過10毫米的內部寬度
適用于架空長度最高為0,4米和填充重量最大為0,24千克/米
要求填充時無需啟閉蓋板
要求運行安靜
當需要輕巧、經濟高效的拖鏈時
IGUS易格斯 方便型拖鏈E03系列 E03.05.010.0安裝規格
產品代號 : E03.05.010.0
內寬Bi [mm]: 5
彎曲半徑R [mm]: 10
行距S [mm]: 1000
固定端dM [mm]: 0
拖鏈長度** [mm]: 560
鏈節數量 : 56
外寬Ba [mm]: 8.7
H* [mm]: 28
D [mm]: 29
K [mm]: 55
Hi [mm]: 5
Ha [mm]: 8
每鏈節重量 [g]: -
重量 [kg/m]: 0.03
所要求的間隙高度是 HF=H+10毫米（在0,1千克/米的附加載荷下）,這適用于所有類型的應用
如空間特別有限，請向igus?咨詢。
**與鏈長相符計算長度免固定架
打開裝置處的間隙：1-2毫米/寬度
A= 移動端
B= 固定端
節距：10毫米
每米鏈節數：100
行程：S
拖鏈長度：S/2 + K
IGUS易格斯 方便型拖鏈E03系列E03.05.010.0 技術優勢
拖鏈鏈節材料 igumid NB
最小允許溫度 [°C] -40
最大允許溫度 [°C] 80
最大滑行速度 [m/s] 3
最大滑行速度 [m/s2] 10
最大速度FLG [m/s] 20
最大速度FLG [m/s2] 200
最大速度FLB [m/s] 3
最大速度FLB [m/s2] 6
拖鏈鏈節的易燃等級 VDE 0304 IIC UL94 V2
快速和簡單的安裝
更換已填充Triflex? R只需最短的機器停機時間
可選配帶一體式去應力元件的接頭
接頭也可以作為中間連接，和旋轉軸承組合使用
通過系狀卡扣式連接物快速裝配
用于金字招牌機器人型號的接管口徑
末端或中間加固潛力
無支承長度取決于額外負載
X軸：無支承長度（米）FLB/FLG
Y軸額外負載（千克/米）
刻度下段：行程S（米）
FLB = 帶準許凹陷的無支承
FLG = 上層平直的無支承
一片式接頭 - 安裝裝置
耐腐蝕
預裝配
適合于沿內徑或外徑表面安裝
接裝板便于快速裝配
驗收說明
客戶收到貨物時，請收貨人務必在配送工作人員面前當場確認收到的貨物無破損、封箱帶未開啟的情況下簽收。如貨物外箱貼有易碎標識，請務必當場開箱檢查箱內 貨物是否有破損。如有損壞,可直接在簽收單上注明：內件損壞,本人拒收字樣,由物流公司再返回；如產品不符，您可拒收。如外包裝有明顯損壞跡象（拍下包裝）,您也可以拒收該貨品,并及時通知我們，我們會處理并承擔由此而產生的運輸費用； 如您簽收有明顯損壞跡象的外包裝后再投訴貨物有誤或有損壞，恕我們不能受理。
質保說明
德普瑞工業商城所售商品為國外原廠家生產的，所以都是由廠家提供售后服務，保質期的時間一般為半年到一年不等，具體保質期都是依據原廠提供的為準。如果發生質量問題，界定歸屬的最終權力屬于原廠家。德普瑞工業商城一般不提供現場安裝（特別要求除外）；保質期內可修可換；供貨的同時一般同時提供廠家的原始說明書，使用手冊等。
返修服務說明
由于返修所需要承擔責任的界定和所產生費用的支付問題，參閱驗收說明。在此過程中我們只對我們提供的服務負責；由于返修是進出口免增值稅進出關，所以流程較正常清關流程復雜，時間較正常清關流程長；具體時間無法準確預測。此過程中產生的費用（國內運費，國際運費，四次海關清關招待費，廠家維修費）先由德普瑞墊付，在國外廠家維修好之后，我們依據責任歸屬，付清相關費用，商城安排發貨。
| 規格參數 | |
|---|---|
| 制造商型號 | E03.05.018.0 |
| 半徑方向 | 橫桿開口沿著外半徑方向 |
| Bi 內高 | 5 |
| Ba 外寬 | 8.7 |
| R 彎曲半徑 | 018 |
| 重量(kg/m) | ≈0.03 |
| 接頭 | 03.05.12Z |
| 貨期 | 6-8周 |
