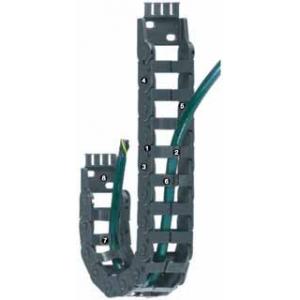

1. 可進行扭轉運動
2. 非常易于填充——適合預裝配插頭的應用
3. “按鈕式設計”將鏈節固定在一起
4. 小節距實現靜音平穩的運轉
5. 保護電纜的內部空間
6. E型，沿外徑填充
7. Z型，沿內徑填充
8. 可選用集成去應力元件的安裝架
可提供內寬 Bi: 15 - 50 mm
可提供彎曲半徑 R: 28 - 125 mm
螺距: 30,5 mm/鏈節 = 33 鏈節數/米
IGUS易格斯 方便型拖鏈E14系列 應用
E14.1.028.0、E14.1.038.0、E14.1.048.0、E14.1.075.0、E14.1.100.0
垂直：懸掛應用，豎直應用垂直：懸掛應用，豎直應用
水平：架空應用≤ 0,65米
圓周運動：可用于旋轉應用，可能要求改裝（旋轉角度超過180°往往要求機加工改裝）
當您需要19毫米內高且具有小彎曲半徑的拖鏈時
適合不超過50毫米的內部寬度
適用于架空長度最高為0,65米和填充重量最大為0,5千克/米
要求填充時無需啟閉蓋板
要求運行安靜
當需要輕巧、經濟高效的拖鏈時
IGUS易格斯 方便型拖鏈E14系列 安裝規格
產品代號 : E03.05.010.0內寬Bi [mm]: 15
彎曲半徑R [mm]:28
行距S [mm]:1000
固定端dM [mm]:0
拖鏈長度** [mm]: 671
鏈節數量 : 22
外寬Ba [mm]: 27
H* [mm]: 81
D [mm]: 86
K [mm]: 150
Hi [mm]: 19
Ha [mm]: 25
每鏈節重量 [g]: -
重量 [kg/m]: 0.31
所要求的間隙高度是 HF=H+10毫米（在0,2千克/米的附加載荷下）,這適用于所有類型的應用
如空間特別有限，請向igus?咨詢。
**與鏈長相符計算長度免固定架
開放的橫桿在打開裝置處重疊
A=移動端，B=固定端
節距：30.5毫米
每米鏈節數：33
行程：S
拖鏈長度= S/2 + K
IGUS易格斯 方便型拖鏈 E14系列 技術優勢
拖鏈鏈節材料 igumid NB
最小允許溫度 [°C] -40
最大允許溫度 [°C] 80
最大滑行速度 [m/s] 3
最大滑行速度 [m/s2] 10
最大速度FLG [m/s] 20
最大速度FLG [m/s2] 200
最大速度FLB [m/s] 3
最大速度FLB [m/s2] 6
拖鏈鏈節的易燃等級 VDE 0304 IIC UL94 V2
一片式接頭 - 安裝裝置
耐腐蝕
預裝配
可實現內部/外部連接
可選擇帶或不 帶去應力梳狀板
驗收說明
客戶收到貨物時，請收貨人務必在配送工作人員面前當場確認收到的貨物無破損、封箱帶未開啟的情況下簽收。如貨物外箱貼有易碎標識，請務必當場開箱檢查箱內 貨物是否有破損。如有損壞,可直接在簽收單上注明：內件損壞,本人拒收字樣,由物流公司再返回；如產品不符，您可拒收。如外包裝有明顯損壞跡象（拍下包裝）,您也可以拒收該貨品,并及時通知我們，我們會處理并承擔由此而產生的運輸費用； 如您簽收有明顯損壞跡象的外包裝后再投訴貨物有誤或有損壞，恕我們不能受理。
質保說明
德普瑞工業商城所售商品為國外原廠家生產的，所以都是由廠家提供售后服務，保質期的時間一般為半年到一年不等，具體保質期都是依據原廠提供的為準。如果發生質量問題，界定歸屬的最終權力屬于原廠家。德普瑞工業商城一般不提供現場安裝（特別要求除外）；保質期內可修可換；供貨的同時一般同時提供廠家的原始說明書，使用手冊等。
返修服務說明
由于返修所需要承擔責任的界定和所產生費用的支付問題，參閱驗收說明。在此過程中我們只對我們提供的服務負責；由于返修是進出口免增值稅進出關，所以流程較正常清關流程復雜，時間較正常清關流程長；具體時間無法準確預測。此過程中產生的費用（國內運費，國際運費，四次海關清關招待費，廠家維修費）先由德普瑞墊付，在國外廠家維修好之后，我們依據責任歸屬，付清相關費用，商城安排發貨。
| 規格參數 | |
|---|---|
| 制造商型號 | E14.1.028.0 |
| 半徑方向 | 橫桿開口沿著外半徑方向 |
| Bi 內高 | 15 |
| Ba 外寬 | 27 |
| R 彎曲半徑 | 028 |
| 重量(kg/m) | ≈0.31 |
| 接頭 | 114.1.12PZ |
| 貨期 | 6-8周 |
