制造商型號 | 半徑方向 | Bi 內高 | Ba 外寬 | R 彎曲半徑 | 重量(kg/m) | 接頭 | 貨期 | 單價(元) | 數量 |
---|---|---|---|---|---|---|---|---|---|
E26.07.075.0 | 橫桿開口沿著外半徑方向 | 75 | 92 | 075 | ≈0.96 | 2607.12PZB | 6-8周 | 詢價 | |
E26.07.150.0 | 橫桿開口沿著外半徑方向 | 75 | 92 | 150 | ≈0.96 | 2607.12PZB | 6-8周 | 詢價 | |
E26.2/45.150.0 | 橫桿開口沿著外徑方向,雙腔 | 48/48 | 117 | 150 | ≈1.14 | 2610.12PZB | 6-8周 | 詢價 | |
E26.3/45.125.0 | 橫桿開口沿著外半徑方向,三腔 | 48/48/47 | 167 | 125 | ≈1.30 | 2615.12PZB | 6-8周 | 詢價 | |
Z26.07.075.0 | 橫桿開口沿著外半徑方向 | 75 | 92 | 075 | ≈0.96 | 2607.12PZB | 6-8周 | 詢價 | |
Z26.2/45.125.0 | 橫桿開口沿著外徑方向,雙腔 | 48/48 | 117 | 125 | ≈1.14 | 2610.12PZB | 6-8周 | 詢價 | |
Z26.2/45.150.0 | 橫桿開口沿著外徑方向,雙腔 | 48/48 | 117 | 150 | ≈1.14 | 2610.12PZB | 6-8周 | 詢價 | |
Z26.2/45.200.0 | 橫桿開口沿著外徑方向,雙腔 | 48/48 | 117 | 200 | ≈1.14 | 2610.12PZB | 6-8周 | 詢價 | |
Z26.3/45.075.0 | 橫桿開口沿著外半徑方向,三腔 | 47/48/47 | 167 | 075 | ≈1.30 | 2615.12PZB | 6-8周 | 詢價 | |
Z26.3/45.150.0 | 橫桿開口沿著外半徑方向,三腔 | 47/48/47 | 167 | 150 | ≈1.30 | 2615.12PZB | 6-8周 | 詢價 | |
Z26.3/45.200.0 | 橫桿開口沿著外半徑方向,三腔 | 47/48/47 | 167 | 200 | ≈1.30 | 2615.12PZB | 6-8周 | 詢價 |
銷售排行榜
![]() |
登錄可見 |
![]() |
Bender 絕緣監視儀 IR420-D4-2 交流控 登錄可見 |
![]() |
Staiger 微型電磁閥 PA201-001 訂貨號: 登錄可見 |
![]() |
登錄可見 |
![]() |
FLEX 角磨機 LK 604 打磨機/電動角 登錄可見 |
![]() |
登錄可見 |
![]() |
登錄可見 |
![]() |
simalube 自動注油器 SL02-125 多用途油脂 登錄可見 |
![]() |
登錄可見 |
![]() |
simalube 小保姆 自動注油器 SL01-125 登錄可見 |
相關產品

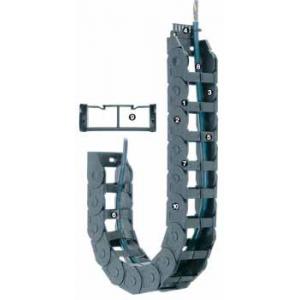

1. 可進行扭轉運動
2. 大針——長使用壽命
3. 對電纜友好的內部結構
4. 可選用集成去應力元件的安裝架
5. E型,沿外徑填充
6. Z型,沿內徑填充
7. 防臟污的外形
8. 非常易于填充
9. 有1、2或3腔系統可選 (注塑成型的固定多腔系統,用于分隔鋪設的電纜)
E26.2系列 )
E26.3系列
10. “按鈕式設計”將鏈節固定在一起
可提供內寬:1x75 mm
可提供彎曲半徑 R: 63 - 250 mm
螺距: 56 mm/鏈節 = 18 鏈節數/米
IGUS易格斯 方便型拖鏈E26 型號應用
垂直:懸掛應用,豎直應用垂直:懸掛應用,豎直應用
水平:架空應用≤ 2米
圓周運動:可用于旋轉應用,可能要求改裝(旋轉角度超過180°往往要求機加工改裝)
當需要36,5毫米內高的中等尺寸拖鏈時
適合不超過75毫米的內部寬度
適用于架空長度最高為2,0米和填充重量最大為4,0千克/米
要求填充時無需啟閉蓋板
要求運行安靜
當需要輕巧、經濟高效的拖鏈時
IGUS易格斯 方便型拖鏈E26 安裝規格
產品代號 : E26.05.010.0內寬Bi [mm]:75
Bi1 [mm]: 75
彎曲半徑R [mm]:63
行距S [mm]: 1000
固定端dM [mm]: 0
拖鏈長度** [mm]: 840
鏈節數量 : 15
外寬Ba [mm]: 92
H* [mm]: 176
D [mm]: 172
K [mm]: 310
Hi [mm]: 36.5
Ha [mm]: 50
每鏈節重量 [g]: -
重量 [kg/m]: 0.96
所要求的間隙高度是 HF=H+35毫米(在2千克/米的附加載荷下),這適用于所有類型的應用
如空間特別有限,請向igus?咨詢。
**與鏈長相符計算長度免固定架
開放的橫桿在打開裝置處重疊
A=移動端,B=固定端
節距:56毫米
每米鏈節數:15
行程:S
拖鏈長度= S/2 + K
IGUS易格斯 方便型拖鏈E26 技術優勢
拖鏈鏈節材料 igumid NB
拖鏈鏈節材料 igumid NB
最小允許溫度 [°C] -40
最大允許溫度 [°C] 80
最大滑行速度 [m/s] 3
最大滑行速度 [m/s2] 10
最大速度FLG [m/s] 20
最大速度FLG [m/s2] 200
最大速度FLB [m/s] 3
最大速度FLB [m/s2] 6
拖鏈鏈節的易燃等級 VDE 0304 IIC UL94 V2
建議用于架空滑行應用
適合狹小的裝配尺寸
帶卡箍束帶板的去應力元件
多種旋轉角度,便于靈活裝配
通過眾多接頭選項,可在拖鏈的固定端/移動端選擇不同的緊固方式(活動式) 接裝板便于快速裝配
驗收說明
客戶收到貨物時,請收貨人務必在配送工作人員面前當場確認收到的貨物無破損、封箱帶未開啟的情況下簽收。如貨物外箱貼有易碎標識,請務必當場開箱檢查箱內 貨物是否有破損。如有損壞,可直接在簽收單上注明:內件損壞,本人拒收字樣,由物流公司再返回;如產品不符,您可拒收。如外包裝有明顯損壞跡象(拍下包裝),您也可以拒收該貨品,并及時通知我們,我們會處理并承擔由此而產生的運輸費用; 如您簽收有明顯損壞跡象的外包裝后再投訴貨物有誤或有損壞,恕我們不能受理。
質保說明
德普瑞工業商城所售商品為國外原廠家生產的,所以都是由廠家提供售后服務,保質期的時間一般為半年到一年不等,具體保質期都是依據原廠提供的為準。如果發生質量問題,界定歸屬的最終權力屬于原廠家。德普瑞工業商城一般不提供現場安裝(特別要求除外);保質期內可修可換;供貨的同時一般同時提供廠家的原始說明書,使用手冊等。
返修服務說明
由于返修所需要承擔責任的界定和所產生費用的支付問題,參閱驗收說明。在此過程中我們只對我們提供的服務負責;由于返修是進出口免增值稅進出關,所以流程較正常清關流程復雜,時間較正常清關流程長;具體時間無法準確預測。此過程中產生的費用(國內運費,國際運費,四次海關清關招待費,廠家維修費)先由德普瑞墊付,在國外廠家維修好之后,我們依據責任歸屬,付清相關費用,商城安排發貨。
規格參數 | |
---|---|
制造商型號 | E26.07.075.0 |
半徑方向 | 橫桿開口沿著外半徑方向 |
Bi 內高 | 75 |
Ba 外寬 | 92 |
R 彎曲半徑 | 075 |
重量(kg/m) | ≈0.96 |
接頭 | 2607.12PZB |
貨期 | 6-8周 |
