嵌入式側板設計，提高側向安裝的穩定性
允許扭轉
可沿內徑及外徑取下橫桿
絞接式蓋板可沿拖管外半徑打開和拆卸
封閉和開放設計可結合使用
側向滑行表面，適合側向安裝
可提供輪式拖鏈型號
圓滑寬塑料橫桿-有效保護電纜
KMA接頭在所有端面都有安裝孔
一體化去應力接頭，可提供固定式或活動式
還可提供反向彎曲半徑RBR拖鏈
IGUS易格斯 E4/4拖鏈5050系列 應用
5050.05.1000.0、5050.05.150.0、5050.05.200.0、5050.05.250.0、5050.05.300.0
5050系列適用場合
用于有扭轉的高負載
適用于長行程架空的側向安裝
適用于極度骯臟/或潮濕的環境
也可選用輪式拖鏈
IGUS易格斯 E4/4拖鏈5050系列 規格
內寬Bi [mm]: 50
彎曲半徑R [mm]: 1000
行距S [mm]: 1000
固定端dM [mm]: 0
拖鏈長度** [mm]: 3913
鏈節數量 : 43
外寬Ba [mm]: 100
H* [mm]: 2108
D [mm]: 1191
K [mm]: 3325
H2 [mm]: 242
D2 : -
K2 [mm]: -
Hi [mm]: 80
Ha [mm]: 108
每鏈節重量 [g]: -
重量 [kg/m]: 5.63
所要求的間隙高度是 HF=H+60毫米（在3千克/米的附加載荷下）,這適用于所有類型的應用

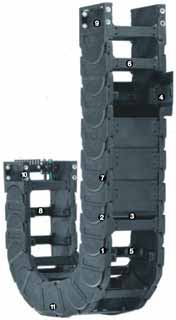

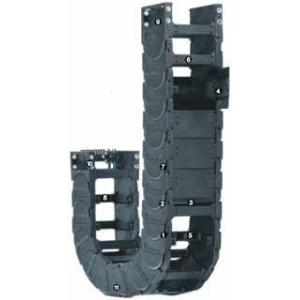

IGUS易格斯 E4/4拖鏈5050系列 技術
1. 通過企口接合結構實現高“側面安裝”的穩定性
2. 高扭轉剛度
3. 封閉和開放區域可結合
4. 可旋轉和拆除的拖管蓋
5. 多種類型的內部分隔
6. 拖鏈鏈節可在兩側拆除
7. 橫向滑動面，適合側面安裝的運轉
8. 可保護電纜的寬工程塑料橫桿
9. 有“萬能”安裝法的KMA安裝架
10. 安裝架可集成旋轉或固定去應力元件
11. 還可選用反向/兩側彎曲半徑RBR！
可選內部寬度：75至462毫米
可選彎曲半徑：200至1000毫米
節距：每個鏈節91毫米 = 11個鏈節/米
