相關產品

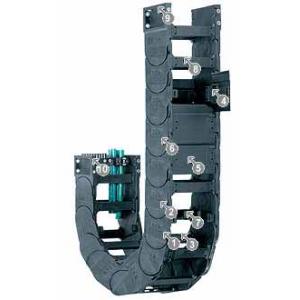

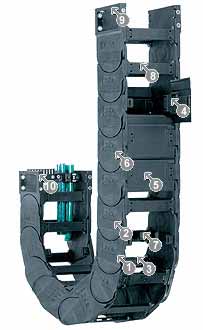

1.“舌榫設計”確保更加穩定
2. 高扭轉力
3.橫桿可沿拖鏈的兩側拆卸
4. 拖鏈的蓋板可旋轉和拆卸
5.封閉式和開放式設計可組合使用
6. 側向滑行表面，適合側向安裝
7. 多種內部分隔方案
8. 工程塑料橫桿可有效保護電纜
9. KMA接頭在所有端面都有安裝孔
10. 選配集成式去應力接頭
可選內部寬度Bi：50至600毫米
可選彎曲半徑R：135至500毫米
節距：每個鏈節91毫米 = 11個鏈節/米
IGUS易格斯 E4輕型拖鏈15050系列 應用
15050系列適合以下應用類型：
垂直：懸掛應用≤ 100米，豎直應用≤ 6米
水平：架空應用≤ 4,6米，滑動應用≤ 250米
圓周運動：可用于旋轉應用，可能要求改裝（旋轉角度超過180°往往要求機加工改裝）
15050系列適用場合
當堅固性可以因減輕重量和降低成本而下降時
如果需要80毫米內高的拖鏈/拖管
如果內高必須達600毫米
適用于架空長度最高為4,6米和填充重量最大為54千克/米
行程可達250 m
還適合側面、直立和懸掛應用
IGUS易格斯 E4輕型拖鏈15050系列 規格
內寬Bi [mm]: 50
彎曲半徑R [mm]: 150
行距S [mm]: 1000
固定端dM [mm]: 0
拖鏈長度** [mm]: 1183
鏈節數量 : 13
外寬Ba [mm]: 80
H* [mm]: 408
D [mm]: 341
K [mm]: 655
ΔCL [mm]: 209
H2 [mm]: 242
D2 : 550
K2 [mm]: 910
Hi [mm]: 80
Ha [mm]: 108
每鏈節重量 [g]: 0.35
重量 [kg/m]: 3.85
所要求的間隙高度是 HF=H+60毫米（在3千克/米的附加載荷下）,這適用于所有類型的應用
IGUS易格斯 E4輕型拖鏈15050系列 技術
拖鏈鏈節材料 igumid G
最小允許溫度 [°C] -40
最大允許溫度 [°C] 120
最大滑行速度 [m/s] 10
最大滑行速度 [m/s2] 50
最大速度FLG [m/s] 20
最大速度FLG [m/s2] 200
最大速度FLB [m/s] 3
最大速度FLB [m/s2] 6
拖鏈鏈節的易燃等級 VDE 0304 IIC UL94 HB
建議用于架空滑行應用
適合狹小的裝配尺寸
選配——集成的C型面去應力元件以及Chainfix電纜夾或拖鏈束帶
耐腐蝕
可選配圓形緊固件的通用裝配
