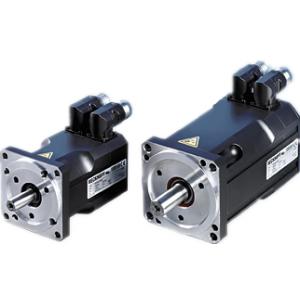

BECKHOFF倍福 同步伺服電機AM3500系列 描述

最新電機技術的運用使得電機的動態性能越來越高，而慣量則越來越小。大多數電機的開發目的，是通過盡可能緊湊的設計來產生更大的扭矩。其難點在于電機的負載沒有相應降低－相反，新機型的負載卻有著不斷增大的趨勢。在電機選型的最初階段，需要計算扭矩的大小，也就是說，必須確定慣量比。慣量比可由約化的負載轉動慣量和電機轉子轉動慣量的商得出。對于高動態運動控制應用場合，該慣量比不得超過 5:1；如果該比例超過 10:1，則需要重新考慮電機的選型方案。使用 CYMEX 的設計軟件使得外部慣量的計算特別簡單易行。選好電機之后，慣量比即自動算出。

由于約化的負載轉動慣量與減速比的平方成正比，若要改善慣量比，建議引入減速裝置或提高現有減速裝置的減速比。然而，由于得出的較低速度 / 速率常常不合適，因此不得不選擇較大的電機。Beckhoff 推出的新型 AM3500 電機系列就是為了避免在電機和伺服驅動器選擇上造成較高的成本。該電機特別適用于高負載的高動態運動控制應用場合。由于具有較高的轉子慣量，它們具有 AM3xxx 電機系列的相同優勢，比如極性線繞式定子繞組，可以有效減小電機外形尺寸。新型 AM3500 的法蘭、連接器和軸與測試過的AM3000 電機相一致。此外，該電機還有法蘭尺寸為 3－6、扭矩為 1.9－15Nm 的新型號可供選擇。額定的轉速范圍為 3000–6000 rpm。旋轉變壓器或者絕對值編碼器（單圈或多圈）都可以作為反饋系統使用。標準防護等級為 IP64；IP65/67 為可選項。

BECKHOFF倍福 同步伺服電機AM3500系列 特性
高過載保護能力
通過定子極繞組確保最高的功率密度
擁有更高的轉動慣量，特別適用于高負載的高動態運動控制應用場合
結構緊湊
極低的扭矩波動
具有靈活的反饋系統，例如旋轉變壓器或絕對值編碼器
可旋轉的可插拔式連接器，便于安裝
使用預定義的默認值或電子識別板，調試工作簡單
防護等級為 IP 64，可選 IP 65/67

BECKHOFF倍福 同步伺服電機AM3500系列 訂購參考

u：法蘭代碼
v：電機長度
選項   w = 0： 光滑軸
w = 1： 帶切槽和導向鍵的軸，符合 DIN 6885 標準

選項   x = 0： 額定轉速 3,000 min-1
x = 1： 額定轉速 6,000 min-1 (僅限于法蘭尺寸最大為 5)
選件   y = 0： 旋轉變壓器，2 極
y = 1： 單圈絕對值編碼器，海德漢（Heidenhain）EnDAT 編碼器
一轉內的絕對位置，電子識別板
y = 2： 多圈絕對值編碼器，海德漢（Heidenhain）EnDAT 編碼器
4096 轉內的絕對位置，電子識別板
y = 3： 單圈絕對自編碼器，Hengstler BiSS 絕對值編碼器
一轉內的絕對位置，
電子識別板，每轉 2048 個正弦周期
y = 4： 單圈絕對自編碼器，Hengstler BiSS 絕對值編碼器
4096 轉內的絕對位置，
電子識別板，每轉 2048 個正弦周期
選項   z = 0： 不帶制動器器
z = 1： 帶制動器
可根據您的需求提供專用法蘭、專用軸和其它附件
