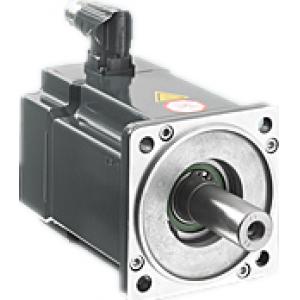

BECKHOFF倍福 伺服電機AM8551系列 描述

AM8500系列通過增加轉子轉動慣量的完整系列將伺服電機范圍擴展。由于改裝的轉子幾何形狀，與AM8000伺服電機相比，根據長度而增加100?300％。AM8500系列具有四種尺寸和三種長度的廣泛性能范圍，靜態扭矩從1.37到29 Nm。與AM8000系列的所有伺服電機一樣，特別的亮點是將電源和反饋系統結合在標準電機電纜中的單電纜技術（OCT）。

由于高轉子慣性，AM8500的控制在需要移動高外部慣性的區域被簡化。CNC機床和木工機床的應用。伺服電機往往會振動較少，并且更容易調整到伺服控制器上的應用。在外部慣性與慣性慣量的比率以前需要齒輪箱的情況下，現在可以在某些情況下予以省去。AM8500伺服電機的典型應用領域包括木工機械，印刷機械和機床以及膠卷機和送料機構。

在強制冷卻方式下，由于伺服電機的外部軸向通風，AM8500電機系列的功率密度進一步提高：停機轉矩可提高約35％;額定轉矩甚至高達150％。在這個版本中，伺服電機系列即使在高速下也能提供高轉矩。使用24 V直流風扇進行冷卻，獨立于電機啟動。在強制冷卻版本中，所有其他選項均可根據OCT或無間隙永磁式抱閘的順序數據提供。強制冷卻選項可用于AM855x和AM856x。

BECKHOFF倍福 伺服電機AM8551系列 參數

停機扭矩：4.80 Nm
額定轉矩：4.60 Nm
冷卻對流
額定轉速：2500分鐘-1
額定功率：1.20 kW
峰值扭矩：17.2 Nm
停止電流：2.70A
峰值電流：12.1 A
轉矩常數：1.77 Nm / A
電壓常數：125 mV / min-1
極數：8
轉子轉動慣量：8.74kgcm2
重量：5.5公斤
保持力矩制動器（Mbr）：9 Nm
功耗（制動）：24 V DC（Pbr）18 W
轉子轉動慣量包括制動器（J）：9.41kgcm2
重量包括制動器：6.1 kg

BECKHOFF倍福 伺服電機AM8551系列 訂單參考
AM85uv，WXYZ
u法蘭編碼F
v電機長度
w = 0光滑軸
w = 1軸，帶凹槽和羽毛鍵，符合DIN 6885標準
w = 2軸，IP65密封圈和光滑軸
w = 3軸，IP 65密封圈，帶槽和軸的軸
x繞組代碼A ... Z
y = 0 2電纜標準：反饋解算器
y = 1電源和反饋的一根電纜技術：通過電機電纜進行反饋傳輸，無需反饋電纜，電子識別板，單匝，一圈內的絕對位置，18位分辨率
y = 2一根電纜技術用于電源和反饋：通過電機電纜進行反饋傳輸，無需反饋電纜，電子識別板，多回轉，絕對位置在4096轉，18位分辨率
y =用于電源和反饋的單電纜技術：通過電機電纜進行反饋傳輸，無需反饋電纜，電子識別板，單圈，一轉內的絕對位置，分辨率為23位
y = B一電纜技術用于電源和反饋：通過電機電纜進行反饋傳輸，無需反饋電纜，電子識別板，多回轉，絕對位置在4096轉內，分辨率為23位
z = 0，無需抱閘
z = 1帶抱閘（不適用于AM8533，AM8543，AM8553和AM8563）
z =強制冷卻，不帶抱閘，適用于AM855x，AM856x（1）
z = B強制冷卻，帶抱閘，適用于AM855x，AM856x（不適用于AM8553和AM8563）（1）
（1）推薦使用EL2022或KL2022數字輸出端子控制外部24 V直流通風。
所有電量均為RMS值。
該選項無法安裝在現場。
