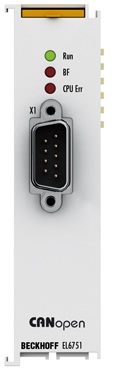

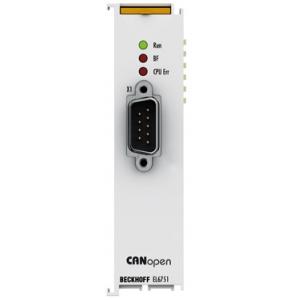

BECKHOFF倍福 主站/從站端子模塊 EL6751 描述

CANopen 主站端子模塊 EL6751 功能類似于 Beckhoff FC5101 CANopen PCI 接口卡。由于通過 EtherCAT 進行連接，因此 PC 中無需再留有 PCI 插槽。在一個 EtherCAT 端子模塊網絡中，通過 EL6751 可以集成任何 CANopen 設備，并且可將該端子模塊用作為主站或從站。另外，它也可以發送或接收一般性 CAN 消息，而無需利用應用程序中的 CAN 幀。該端子模塊有強大的協議執行能力，具有如下諸多特性：

• 支持所有 CANopen PDO 通訊類型： 事件驅動，時間驅動（通過一個事件定時器），同步，輪詢
• 與 PC 控制器的任務循環同步
• 石英精度的同步循環可用于驅動同步，無累積抖動
• 在啟動和運行時進行參數通訊（SDO）
• 緊急消息處理、保護和“心跳”/li>
• 功能強大的參數和診斷接口
• 在線總線負載顯示
• 總線監視器功能

也可選擇將 EL6751 用作為從站端子模塊。

BECKHOFF倍福 主站/從站端子模塊 EL6751 參數

現場總線     CANopen
現場總線通道數量     1
功能     主站     從站
數據傳輸速率     10, 20, 50, 100, 125, 250, 500, 800, 1,000 kbaud
總線接口     D-sub 9 針連接器，符合 CANopen 規范，電隔離
通訊端子模塊     CANopen 網絡主站和 CANopen 管理器或 CANopen 從站
總線設備     最多 127 個從站
硬件診斷     狀態 LEDs
E-bus 電流消耗     典型值 190 mA     典型值 240 mA
重量     約 70 g
工作 / 儲藏溫度     0…+55 °C/-25…+85 °C
相對濕度     95 %，無冷凝

BECKHOFF倍福 主站/從站端子模塊 EL6751 附件

連接器
訂貨信息     描述
ZS1090-0003     RJ 45 接頭，4 針，IP 20，用于現場裝配
ZS1090-0005     RJ 45 插頭, 8 針，IP 20，用于現場裝配

電纜
訂貨信息     描述
ZB9010     工業 Ethernet/EtherCAT 電纜，固定安裝，CAT5e，4 線制
ZB9020     工業 Ethernet/EtherCAT 電纜，拖鏈適用，CAT5e，4 線制

Ethernet/EtherCAT 橋接器
訂貨信息     電纜
ZK1090-9191-0001     EtherCAT 橋接器 AX5101-AX5112， 0.17 m
ZK1090-9191-0005     EtherCAT 橋接器 AX5101-AX5112， 0.5 m
ZK1090-9191-0010     EtherCAT 橋接器 AX5101-AX5112， 1.0 m
ZK1090-9191-0020     EtherCAT 橋接器 AX5101-AX5112， 2.0 m
ZK1090-9191-0030     EtherCAT 橋接器 AX5101-AX5112， 3.0 m
ZK1090-9191-0050     EtherCAT 橋接器 AX5101-AX5112， 5.0 m
