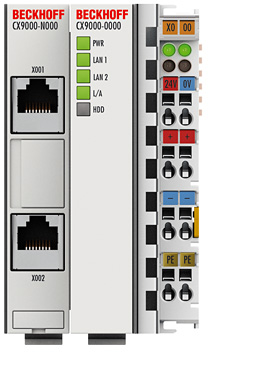

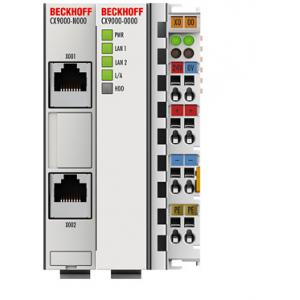

BECKHOFF倍福 CPU模塊CX9000 描述

CX9000 是一種可以安裝在 DIN 導軌上的緊湊型以太網控制器，配備了帶 XScale®技術的 Intel®IXP 420 處理器，時鐘頻率為 266 MHz。Beckhoff I/O系統可以直接集成到 CPU模塊中。CX9000 有兩個基本的版本： 一個用于帶 K-bus 的端子模塊，另一個用于帶 E-bus 的 EtherCAT 端子模塊。CX9000 包括 CPU、帶兩種配置選項的內部閃存、主內存（RAM）（有兩種尺寸可用）及用作非易失性內存的 NOVRAM?；九渲眠€包含 2 個以太網 RJ 45 接口。這兩個接口與一個內部交換機相連，用戶可以在不使用額外以太網交換機的情況下簡便地創建線型拓?fù)浣Y(jié)構。

該設備還以 I 型和 II 型 CF 卡的形式提供了可選的存儲介質。操作系統為 Microsoft Windows CE。TwinCAT 自動化軟件將 CX9000 系統轉換為一個功能強大的 PLC 和運動控制系統，無論在帶或不帶可視化功能的情況下都可以進行操作。出廠前，可以將更多的系統接口連接到 CPU 模塊上?？蛇x模塊 CX9000-N010 可通過 DVI 或 VGA 輸入經由 DVI 或 USB 接口連接到 Beckhoff 控制面板或標準顯示器。諸如打印機、掃描儀、鼠標、鍵盤、海量存儲器，CD-RW 等設備可通過 USB 2.0 接口進行連接。CX9000-N030 模塊提供兩個串行 RS232 接口，最大傳輸速度可以達到 115 kbaud。這兩個接口可作為 RS422/RS485，此時，訂貨標識應為 CX9000-N031。

BECKHOFF倍福 CPU模塊CX9000 參數

處理器  帶 XScale 技術的266 MHz Intel IXP420

閃存  16 MB 閃存（內置，可擴展到 32MB）

主內存  64 MB 內存（內置，可擴展到 128 MB）

接口  2 x RJ 45（以太網，內部交換機）10/100 Mbit/s

診斷 LED  1 x 電源，2 x LAN，1 x L/A， 1 x 閃存存取  1 x 電源，2 x LAN，

1 x K-bus，1 x 閃存存取

時鐘  由電池供電的內置時鐘，用于顯示時間和日期

操作系統  Microsoft Windows CE

控制軟件  TwinCAT CE PLC run-time

電源  24 V DC (-15 %/+20 %)

絕緣強度  500 Vrms (電源/內部電路)

I/O 接口  E-bus （EtherCAT 端子模塊）  K-bus （總線端子模塊）

NOVRAM  128 kbytes

I/O-DPRAM  –  4 kbytes

I/O端子模塊電源  2 A  1.75 A

最大功耗  6 W（包括系統接口 CX9000-xxxx）

尺寸s（W x H x D）  58 mm x 100 mm x 91 mm

重量  約 236g（不帶風扇盒），約 460g（帶風扇盒，用于帶 DVI/USB 接口的不同型號）

工作/儲藏溫度  0…+55 °C/-25…+85 °C

相對濕度  95 %，無冷凝

抗振動/抗沖擊性能  符合 EN 60068-2-6/EN 60068-2-27/29 標準

抗電磁及瞬時脈沖干擾/靜電放電  符合 EN 61000-6-2/EN 61000-6-4 標準

防護等級  IP 20

BECKHOFF倍福 CPU模塊CX9000 可選配置

有兩種帶不同處理器的控制器可供選擇：

CX9010: Intel®IXP420，帶 XScale®技術, 533 MHz

CX9000: Intel®IXP420，帶 XScale®技術, 266 MHz

這樣一來，即使是面對復雜的自動化任務，它們也能提供足夠的計算能力。CX9000 系列不需要外部存儲介質 – 設備從內部閃存啟動操作系統。由于設備的功耗較低，在規定的運行范圍內無需使用風扇，因而 CX9000/CX9010 嵌入式 PC 也就不需要旋轉部件。與通常的 CX 系列產品一樣，該設備外殼為模塊化機械設計。在其基本配置里，該緊湊型設備的尺寸僅為 58×100×91 毫米。
