IGUS易格斯 E4標準拖鏈E4.32系列E4.32.10.063.0 簡介

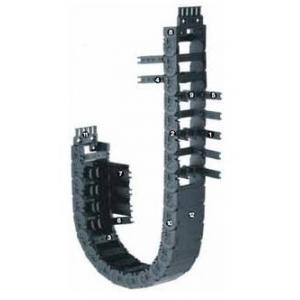

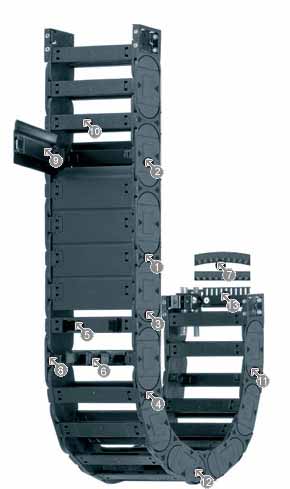

1. 內/外鏈節設計實現平直運轉

2. 徑向止動器上的集成制動器實現低噪音運行

3. 企口接合設計保證存在剪力時仍有很高的硬度和負載力

4. 抗拉強度提升15%（與之前最佳的E4系列相比），架空長度因改進的止動器系統和垂直徑向止動器而延長

5. 有新開放式橫桿，可更快安裝/拆卸——385.X. Q

6. 新內部分隔系統將電纜的使用壽命延長達4倍

7. 只需旋轉外部鏈節即可得到NC“無拱形”型，無需改裝

8. 拖鏈橫桿可在兩側拆除

9. 拖管上的蓋子可旋轉和拆除

10.保護電纜的寬塑料橫桿

11.改進的滑動表面——長使用壽命

12. 平滑的外形，減少污垢附著

13. 安裝架中可采用帶去應力分隔片的去應力元件

IPA等級——IG 1303-640報告，已測試E4.32.10.063.0

E 4.32系列有ESD & ATEX產品系列

IGUS易格斯 E4標準拖鏈E4.32系列E4.32.10.063.0 應用

E4.32系列適合以下應用類型：

垂直：懸掛應用≤ 80米，豎直應用≤ 5米

水平：架空應用≤ 3,3米，滑動應用≤ 200米

圓周運動：可用于旋轉應用，可能要求改裝（旋轉角度超過180°往往要求機加工改裝）

E4.32系列適用場合

當需要32毫米內高的結實拖鏈/拖管時

如果內高必須達400毫米

適用于架空長度最高為3,25米和填充重量最大為15千克/米

行程可達200 m

還適合側面、直立和懸掛應用

當您需要很多選擇和附件時

IGUS易格斯 E4標準拖鏈E4.32系列E4.32.10.063.0 規格

內寬Bi [mm]:  50

彎曲半徑R [mm]: 63

行距S [mm]: 1000

固定端dM [mm]: 0

拖鏈長度** [mm]:  840

鏈節數量 :  15

外寬Ba [mm]:  73

H* [mm]:  180

D [mm]:  174

K [mm]:  310

ΔCL [mm]:  -

H2 [mm]:  126

D2 :  146

K2 [mm]:  310

Hi [mm]:  32

Ha [mm]:  54

每鏈節重量 [g]:  -

重量 [kg/m]:  1.68

* 實際安裝高度：HF = H + 40 mm(負載 2 kg/m),這適用于所有這類型的應用

IGUS易格斯 E4標準拖鏈E4.32系列E4.32.10.063.0 技術

拖鏈鏈節材料    igumid G

最小允許溫度 [°C]    -40

最大允許溫度 [°C]    120

最大滑行速度 [m/s]    10

最大滑行速度 [m/s2]    50

最大速度FLG [m/s]    20

最大速度FLG [m/s2]    200

最大速度FLB [m/s]    3

最大速度FLB [m/s2]    6

拖鏈鏈節的易燃等級    VDE 0304 IIC UL94 HB

建議用于架空滑行應用

選配——集成的C型面去應力元件以及Chainfix電纜夾或拖鏈?zhǔn)鴰?/p>

耐腐蝕

通用接頭可在所有端面連接

適合狹小的裝配尺寸
