相關產品
1. 最小的igus?拖鏈——內部尺寸5 x 5毫米
2. 輕巧便宜
3. 集成去應力元件的安裝架
4. 防臟污的外形
5. “按鈕式設計”確??煽抗潭?/p>
6. 不能打開的單部件拖鏈
7. 還有易于填充的
IGUS易格斯 E2微型拖鏈03系列 應用
垂直:懸掛應用,豎直應用
水平:架空應用≤ 0,4米
圓周運動:可用于旋轉應用,可能要求改裝(旋轉角度超過180°往往要求機加工改裝)

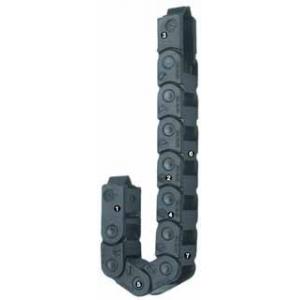

易格斯的最小拖鏈 -
內部尺寸 5x5毫米
當您需要5.0毫米內高且具有最小彎曲半徑的超小拖鏈時
適合不超過10毫米的內部寬度
適用于架空長度最高為0.40米和填充重量最大為0.24千克/米
當需要輕巧、經濟高效的拖鏈時
當需要非開放的一體式拖鏈時
IGUS易格斯 E2微型拖鏈03系列 安裝規格
內寬Bi [mm]: 5
彎曲半徑R [mm]: 10
行距S [mm]: 1000
固定端dM [mm]:0
拖鏈長度** [mm]: 560
鏈節數量 : 56
外寬Ba [mm]: 8.7
H* [mm]: 28
D [mm]: 29
K [mm]: 55
Hi [mm]: 5
Ha [mm]: 8
每鏈節重量 [g]: -
重量 [kg/m]: 0.04
所要求的間隙高度是 HF=H+10毫米(在0,1千克/米的附加載荷下),這適用于所有類型的應用
IGUS易格斯 E2微型拖鏈03系列 技術優勢
拖鏈鏈節材料 igumid NB
最小允許溫度 [°C] -40
最大允許溫度 [°C] 80
最大滑行速度 [m/s] 3
最大滑行速度 [m/s2] 10
最大速度FLG [m/s] 20
最大速度FLG [m/s2] 200
最大速度FLB [m/s] 3
最大速度FLB [m/s2] 6
拖鏈鏈節的易燃等級 VDE 0304 IIC UL94 V2
一片式接頭 - 安裝裝置
耐腐蝕
預裝配
接裝板便于快速裝配
驗收說明
客戶收到貨物時,請收貨人務必在配送工作人員面前當場確認收到的貨物無破損、封箱帶未開啟的情況下簽收。如貨物外箱貼有易碎標識,請務必當場開箱檢查箱內 貨物是否有破損。如有損壞,可直接在簽收單上注明:內件損壞,本人拒收字樣,由物流公司再返回;如產品不符,您可拒收。如外包裝有明顯損壞跡象(拍下包裝),您也可以拒收該貨品,并及時通知我們,我們會處理并承擔由此而產生的運輸費用; 如您簽收有明顯損壞跡象的外包裝后再投訴貨物有誤或有損壞,恕我們不能受理。
質保說明
德普瑞工業商城所售商品為國外原廠家生產的,所以都是由廠家提供售后服務,保質期的時間一般為半年到一年不等,具體保質期都是依據原廠提供的為準。如果發生質量問題,界定歸屬的最終權力屬于原廠家。德普瑞工業商城一般不提供現場安裝(特別要求除外);保質期內可修可換;供貨的同時一般同時提供廠家的原始說明書,使用手冊等。
返修服務說明
由于返修所需要承擔責任的界定和所產生費用的支付問題,參閱驗收說明。在此過程中我們只對我們提供的服務負責;由于返修是進出口免增值稅進出關,所以流程較正常清關流程復雜,時間較正常清關流程長;具體時間無法準確預測。此過程中產生的費用(國內運費,國際運費,四次海關清關招待費,廠家維修費)先由德普瑞墊付,在國外廠家維修好之后,我們依據責任歸屬,付清相關費用,商城安排發貨。
規格參數 | |
---|---|
制造商型號 | 03.05.010.0 |
Bi 內高 | 5 |
Ba 外寬 | 8.7 |
R 彎曲半徑 | 010 |
重量(kg/m) | ≈0.04 |
接頭 | 03.05.12Z |
貨期 | 6-8周 |
