剩余電流監測系統（RCMS）系統包括一個或多個差分電流監測RCMS460-D / L或RCMS490-D / -L，它可以檢測并通過分析相關的測量電流變壓器故障，剩余和工作電流在接地電源，要監視的系統的最大電壓取決于用于母線系統，或進行電纜或電線的測量電流互感器的額定絕緣電壓。

對于極敏感的數據采集（符合IEC / TR 60755：B型）閉合測量電流互感器W需要AB系列。對于W，每組6測量電流互感器需要AB的AN420或AN110。

對于交流和脈沖電流（符合IEC / TR 60755：A類），測量電流互感器W系列（關閉），WR（矩形），WS（整除），并用 WF（靈活）。

各測量電流互感器可以連接在監視設備的測量信道的任意組合。每個RCMS460-D / -L和RCMS490-D / -L有12個測量通道。

經由BMS總線（RS-485接口與BMS協議）高達90殘余電流監測設備可以連接，從而達到1080測量信道（電路）被監視。

為的人員，消防和植物保護的目的，頻率響應可以相應地設置。測得的電流進行分析，以諧波。

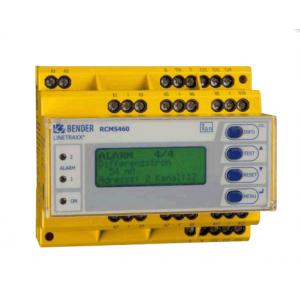

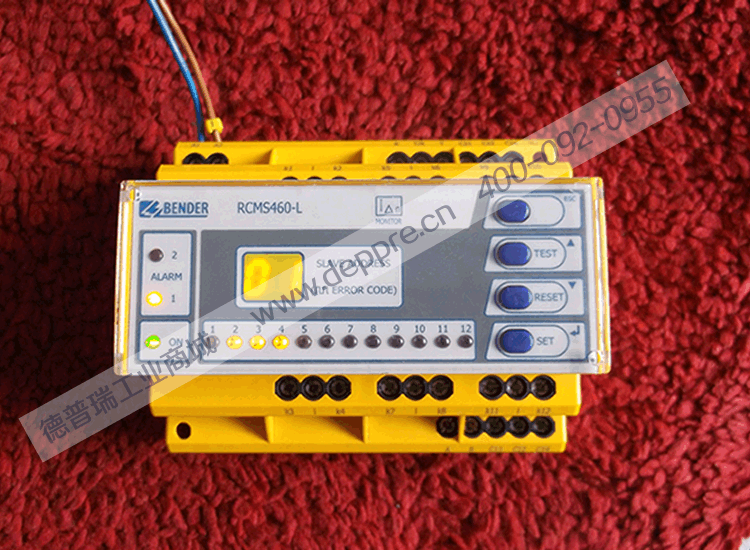

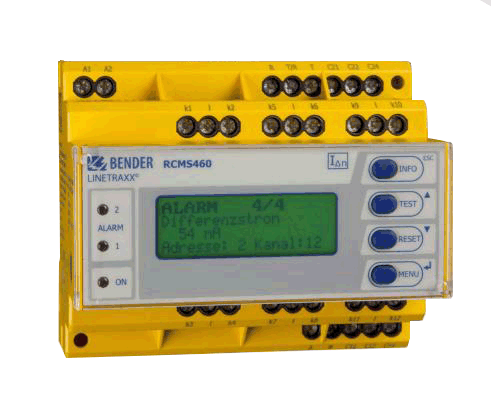

Bender本德爾 剩余電流監視儀 RCMS460-D 特點

• 可選的AC，通過選擇測量電流互感器為每個通道脈沖或極靈敏的測量
• 真有效值（RMS）
• 每一個單位12個測量通道的剩余電流測量或數字輸入
• 截至90顯示器RCMS ...，系統1080測量通道
• 快速并行掃描所有通道
• 響應范圍：10馬... 10 A（0 ... 2000赫茲），6個馬... 20 A（42 ... 2000赫茲），100馬... 125 A（42 ... 2000 Hz）的RCMS ...-D4
• 預置功能
• 調整時間延遲
• 人事，火災或植物保護可調頻率特性
• 歷史記憶與300個數據記錄的時間戳記
• 300數據記錄/通道數據記錄儀
• 諧波分析，DC，THD
• 兩個報警繼電器1轉換
• NO / NC和故障記憶行為選擇
• 連接外部復位/測試按鈕
• 照明圖形顯示（7段顯示器）和LED：
• 通過BMS總線數據交換
• 為設備設置密碼保護
• 永久性測量電流互感器連接監測
• 符合RoHS


Bender本德爾 剩余電流監視儀 RCMS460-D 應用

1. 測量和評估在頻率范圍0 ... 2000赫茲（測量電流互感器Wˉˉ...... AB），42 ... 2000赫茲載荷和裝置的殘余，故障和額定電流（W...，WR ......，WS ......，WF ...測量電流互感器）
2. 在火災危險火災危險電流監測
3. TN-S系統的EMC監測“流浪”電流和額外的N-PE連接
4. N條導線過載監測由諧波引起的
5. PE和PA領導人目前的自由監控
6. 剩余電流監測固定的電氣系統和設備實際時期按照事故防范規定BGV A3和工業安全規范BetrSichV的決心。
7. 個人及消防與快速關機
8. 數字輸入監控


驗收說明

客戶收到貨物時，請收貨人務必在配送工作人員面前當場確認收到的貨物無破損、封箱帶未開啟的情況下簽收。如貨物外箱貼有易碎標識，請務必當場開箱檢查箱內 貨物是否有破損。如有損壞,可直接在簽收單上注明：內件損壞,本人拒收字樣,由物流公司再返回；如產品不符，您可拒收。如外包裝有明顯損壞跡象（拍下包裝）,您也可以拒收該貨品,并及時通知我們，我們會處理并承擔由此而產生的運輸費用； 如您簽收有明顯損壞跡象的外包裝后再投訴貨物有誤或有損壞，恕我們不能受理。

質保說明

德普瑞工業商城所售商品為國外原廠家生產的，所以都是由廠家提供售后服務，保質期的時間一般為半年到一年不等，具體保質期都是依據原廠提供的為準。如果發生質量問題，界定歸屬的最終權力屬于原廠家。德普瑞工業商城一般不提供現場安裝（特別要求除外）；保質期內可修可換；供貨的同時一般同時提供廠家的原始說明書，使用手冊等。

返修服務說明

由于返修所需要承擔責任的界定和所產生費用的支付問題，參閱驗收說明。在此過程中我們只對我們提供的服務負責；由于返修是進出口免增值稅進出關，所以流程較正常清關流程復雜，時間較正常清關流程長；具體時間無法準確預測。此過程中產生的費用（國內運費，國際運費，四次海關清關招待費，廠家維修費）先由德普瑞墊付，在國外廠家維修好之后，我們依據責任歸屬，付清相關費用，商城安排發貨。

協議轉換器

RCMS和AN420和AN110 - 用于測量電流互感器Wˉˉ... AB連接電纜

脈沖測量靈敏電流互感器RCMS460 / 490

極敏感的測量電流互感器RCMS460 / 490

靈活的測量電流互感器（脈沖電流敏感）為RCMS460 / 490

飾品
