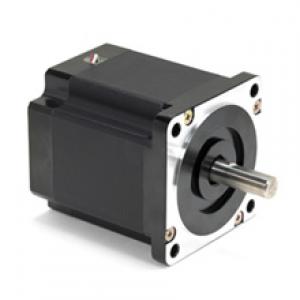

ELECTROCRAFT 步進電機TPP34系列 描述
簡潔，運動強勁
該款雙向運轉的1.8度34規格混合直流步進電機可以相對小的規格提供較大的轉矩。TPP34的保持轉矩可達1190 OZ-in,步進角精確度為±3%
尺寸：內馬34，1.8°
保持轉矩：高達1190盎司英寸或840牛頓厘米
速度：高達35 RPS
ElectroCraft 步進電機TPP34系列 簡介
這種雙向，1.8°尺寸34混合式直流步進電機提供了相對較小尺寸的大量扭矩。TPP34具有高達1190盎司的保持扭矩，步進角精度為±3％。
ElectroCraft TorquePower?和ElectroCraft TorquePower Plus?步進電機為步進電機的質量，可靠性和耐用性設定了標準。非累積位置精度低至±3％，我們的TorquePower電機的精度只有其性能的可靠性才能匹配。我們的TorquePower電機也是雙向的，完全由永久潤滑的滾珠軸承封閉，可以持續，平穩運行。
ElectroCraft 步進電機TPP34系列 優點
我們的TorquePower Plus系列是我們性能最高，成本最低的步進電機。它們是非常耐用的，適用于運動驅動應用以及需要更多扭矩的特殊操作。
ElectroCraft的TorquePower線是更昂貴的步進電機，其中包括需要密封外殼的應用環境。
ElectroCraft 步進電機TPP34系列 應用
TorquePower電機的典型應用：
?- 定制OEM應用（我們的專業）
?- 包裝
?- 半導體處理和測試
?- 天線定位
?- 實驗室設備
?- 鐵路車輛電動制動系統
?- 醫療
?- 點膠
驗收說明
客戶收到貨物時，請收貨人務必在配送工作人員面前當場確認收到的貨物無破損、封箱帶未開啟的情況下簽收。如貨物外箱貼有易碎標識，請務必當場開箱檢查箱內 貨物是否有破損。如有損壞,可直接在簽收單上注明：內件損壞,本人拒收字樣,由物流公司再返回；如產品不符，您可拒收。如外包裝有明顯損壞跡象（拍下包裝）,您也可以拒收該貨品,并及時通知我們，我們會處理并承擔由此而產生的運輸費用； 如您簽收有明顯損壞跡象的外包裝后再投訴貨物有誤或有損壞，恕我們不能受理。
質保說明
德普瑞工業商城所售商品為國外原廠家生產的，所以都是由廠家提供售后服務，保質期的時間一般為半年到一年不等，具體保質期都是依據原廠提供的為準。如果發生質量問題，界定歸屬的最終權力屬于原廠家。德普瑞工業商城一般不提供現場安裝（特別要求除外）；保質期內可修可換；供貨的同時一般同時提供廠家的原始說明書，使用手冊等。
返修服務說明
由于返修所需要承擔責任的界定和所產生費用的支付問題，參閱驗收說明。在此過程中我們只對我們提供的服務負責；由于返修是進出口免增值稅進出關，所以流程較正常清關流程復雜，時間較正常清關流程長；具體時間無法準確預測。此過程中產生的費用（國內運費，國際運費，四次海關清關招待費，廠家維修費）先由德普瑞墊付，在國外廠家維修好之后，我們依據責任歸屬，付清相關費用，商城安排發貨。
ElectroCraft 步進電機TPP34系列 參數
| TPP34雙極堆棧大小 | |||
|---|---|---|---|
| 帝國模型 | TPP34-396 | TPP34-793 | TPP34-1190 |
| 公制型號 | TPP34M-280 | TPP34M-560 | TPP34M-840 |
|
保持轉矩 雙極 （盎司英寸） |
396.0 | 793.0 | 1190.0 |
|
保持轉矩雙極 （NCM） |
280 | 560 | 840 |
|
長度 （英寸） |
2.60 | 3.78 | 4.96 |
|
長度 （厘米） |
6.6 | 9.6 | 12.6 |
|
寬度 （英寸） |
3.4 | 3.4 | 3.4 |
|
寬度 （厘米） |
8.6 | 8.6 | 8.6 |
|
重量 （盎司） |
61.7 | 98.8 | 138.6 |
|
重量 （公斤） |
1.7 | 2.8 | 3.9 |
|
步距角 （°/步） |
1.8 | 1.8 | 1.8 |
| 號碼信息 | 4 | 4 | 4 |
| TPP34單極堆棧大小 | |||
|---|---|---|---|
| 帝國模型 | TPP34-396 | TPP34-793 | TPP34-1190 |
| 公制型號 | TPP34M-280 | TPP34M-560 | TPP34M-840 |
|
保持轉矩 單極 （盎司英寸） |
305.0 | 610.0 | 916.0 |
|
保持轉矩單極 （NCM） |
215 | 431 | 647 |
|
長度 （英寸） |
2.60 | 3.78 | 4.96 |
|
長度 （厘米） |
6.6 | 9.6 | 12.6 |
|
寬度 （英寸） |
3.4 | 3.4 | 3.4 |
|
寬度 （厘米） |
8.6 | 8.6 | 8.6 |
|
重量 （盎司） |
61.7 | 98.8 | 138.6 |
|
重量 （公斤） |
1.7 | 2.8 | 3.9 |
|
步距角 （°/步） |
1.8 | 1.8 | 1.8 |
| 號碼信息 | 6 | 6 | 6 |
| TPP34雙極繞組 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 帝國模型 | 396A20 | 396A30 | 396A50 | 793A20 | 793A30 | 793A50 | 1190A20 | 1190A30 | 1190A50 |
| 公制型號 | 280A20 | 280A30 | 280A50 | 560A20 | 560A30 | 560A50 | 840A20 | 840A30 | 840A50 |
|
電流 （A /相） |
2.0 | 3.0 | 5 | 2.0 | 3.0 | 5 | 2.0 | 3.0 | 5 |
|
電壓 （V /相位） |
5 | 3.0 | 2.0 | 7.9 | 4.7 | 3.1 | 8.7 | 5.2 | 3.4 |
|
電阻 （R /相位） |
2.5 | 1.0 | 0.4 | 34.3 | 1.6 | 0.6 | 4.3 | 1.7 | 0.7 |
|
電感 （MH） |
21.9 | 8.7 | 3.4 | 793.0 | 13.6 | 5.4 | 44.3 | 17.6 | 7 |
| TPP34單極繞組 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 帝國模型 | 396V23 | 396V30 | 396V50 | 793V35 | 793V47 | 793V79 | 1190V39 | 1190V52 | 1190V87 |
| 公制型號 | 280V23 | 280V30 | 280V50 | 560V35 | 560V47 | 560V79 | 840V39 | 840V52 | 840V87 |
|
目前的 單極 （A /相位） |
4.5 | 3.0 | 2.0 | 4.5 | 3.0 | 2.0 | 4.5 | 3.0 | 2.0 |
|
電壓 單極 （V /相位） |
2.3 | 3.0 | 5 | 3.5 | 4.7 | 7.9 | 3.9 | 5.2 | 8.7 |
|
電阻 單極 （R /相位） |
0.5 | 1.0 | 2.5 | 0.8 | 1.6 | 3.9 | 0.9 | 1.7 | 4.3 |
|
電感 單極 （MH） |
2.2 | 4.3 | 10.9 | 3.4 | 6.8 | 17.1 | 4.4 | 8.6 | 22.2 |
|
目前 雙極 （A /相位） |
3.0 | 2.1 | 1.4 | 3.2 | 2.1 | 1.4 | 3.2 | 2.1 | 1.4 |
|
電壓 雙極 （V /相位） |
3.2 | 4.2 | 7.1 | 4.7 | 6.6 | 11.1 | 5.2 | 7.3 | 12.2 |
|
電阻 雙極 （R /相位） |
1.0 | 2.0 | 5 | 13.6 | 27.2 | 68.5 | 1.7 | 3.4 | 8.7 |
|
電感 雙極 （MH） |
8.7 | 17.4 | 43.7 | 793.0 | 793.0 | 793.0 | 17.6 | 35.2 | 88.7 |
ElectroCraft 步進電機TPP34系列 可選型號
| TPP34＆TPP34M框架尺寸圖紙重點 | |||
|---|---|---|---|
| 電機類型 |
長度 （英寸） |
長度 （MM） |
|
| IMPERIAL | 公制 | ||
| TPP34-396 | TPP34M-280 | 2.60±0.04 | 66.0±1.0 |
| TPP34-793 | TPP34M-560 | 3.78±0.04 | 96.0±.1.0 |
| TPP34-1190 | TPP34M-840 | 4.96±0.04 | 126.0±.1.0 |
