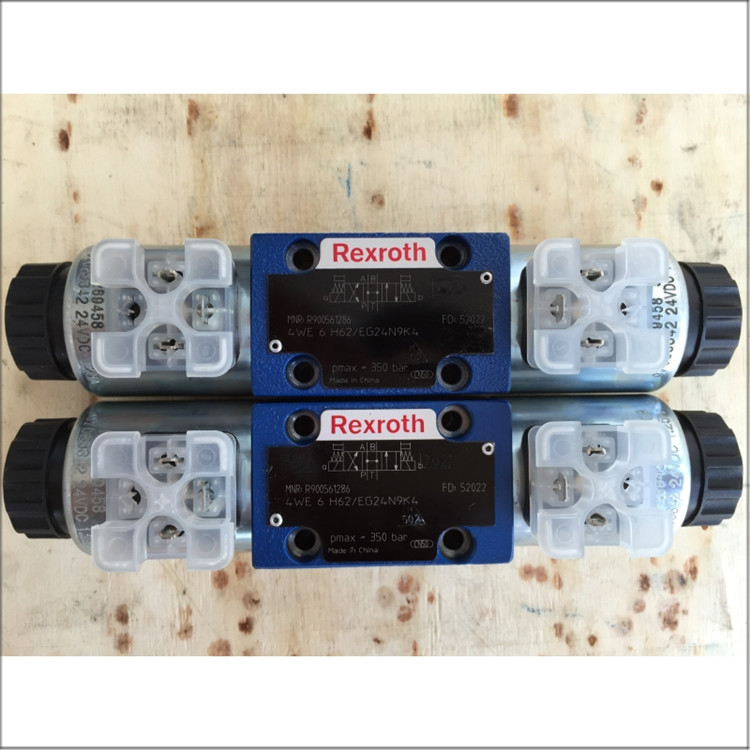

力士樂電磁換向閥4WE6H62 EG24N9K4
力士樂電磁換向閥4WE6H62 EG24N9K4
力士樂比例溢流閥:
廈門東乾國際貿易有限公司 實力雄厚,重信用、守合同、保證產品質量,以多品種經營特色和薄利多銷的原則,贏得了廣大客戶的信任。
力士樂比例溢流閥是比例閥中動態響應性能最接近伺服閥的一種產品,雖然頻率和敏感度比不上伺服閥,但是它無零位死區、高精度、高頻響、對油液的清潔度要求比伺服閥低,因此它具有更高的工作可靠性。
采用力士樂比例溢流閥3DREME16P-73/200YG24K31F1V時應同時采用蓄能器或增設緩沖回路以消除液壓沖擊,因為管路的沖擊也影響著高頻響比例閥的穩定響應。油路長度是否合理、管路壁厚是否合理、管路是否緊固、直接影響到管路的固有頻率,從而影響著比例閥的穩定響應。
比例溢流閥3DREME16P-73/200YG24K31F1V工作原理
下面以某鋼鐵廠煉鐵分廠爐頂料流調節閥液壓控制系統采用的高頻響比例控制為例來說明,基本結構如圖1。
這是BOSCHRESROTH公司生產的一種直接作用滑閥式比例閥,驅動是帶位置反饋和放大器的電磁鐵。工作原理如圖2所示,高頻響比例電磁鐵驅動閥芯,位移由位置傳感器反饋,由內置電子線路進行閥芯的閉環控制。經計算機運算處理后執行機構動作的電氣信號由放大器放大后,電磁鐵線圈中就有電流通過,在電液轉換器中將電氣信號轉換成液壓信號,使比例閥主閥芯移動。一個帶放大器的系統,比無放大器的系統重復精度要高得多,而精度直接與放大器的增益有關。
由圖3可以看出,由實際輸出的速度和位置所對應的液壓信號轉變成電氣信號,與計算機所給的指令系統信號進行比較,得出的電氣信號轉換成液壓信號得出油缸的輸出,這個輸出是個動態響應不斷調整的過程。
該調節閥的輸入控制信號為標準4~20mA電流,通過調節信號電流的大小控制液流的方向和流量大小。比例閥的中間位為12mA,此時閥的開度為0;12~20mA為正向開度控制(正向0~較大開度),12~4mA為反向開度控制(反向0~較大開度)。接口控制原理圖見圖4。
其流量輸出穩態調節特性無中位死區,它允許的油液污染等級按NAS1638標準為7、8、9級,采用βx=75的過濾器就可以達到要求,它的滯
環≤0.2%,制造公差<10%,響應時間(信號)≤25ms,溫漂在ΔT=40℃時,零點位移量<1%。負載腔達80%供油壓力,工作頻寬和性能已達高水準的伺服閥,而成本只是伺服閥的1/3。
二、故障分析
1、閥門反應速度太慢,動態失效,原因可能是閥太臟,節流孔被堵住,不過較好不要自己拆,應該找廠家配合清洗伺服閥。
2、油路通,卻無法靜載啟動即系統無法平衡可能是密封件失效,更換密封件即可。
3、測試時油缸出現抖動,經過調試程序時發現放大器的增益太高,適當減小放大器的增益不會對系統有影響,不過也不能太低,否則系統可能會不穩定。高頻響比例控制閥的調節主要是靠放大器的調節。
4、在調試過程中,遇到油缸速度低并且有時不能驅動的現象時,排除液壓系統的故障后,經查找發現是由于伺服放大器的供電線路過長、且供電線路線徑過小,使得閥門在工作時供電電流增加引起線路壓降增大,從而使得到放大器的驅動電壓低于系統要求的規定值使閥門無法被驅動。后更換了放大器的供電電纜(由4×0.75mm2更換為4×2.5mm2的控制電纜)后問題得以解決.
4WEH25J66/6EG24N9ETS2K4
4WEH25J66/6EG24N9ETS2K4
4WEH25J66/6EG24N9ETS2K4
4WE6U62/EG24N9K4
4WE6M62/EG24N9K4
4WE6H62/EG24N9K4
4WE6H62/EG24N9K4
4WE6H62/EG24N9K4
4WE6E62/EG24N9K4
4WE6E62/EG24N9K4
4WE6J62/EG24N9K4
4WE6M62/EG24N9K4
4WE6H62/EG24N9K4
4WEH22H72/6EG24N9TS2K4
4WEH22H72/6EG24N9TS2K4
4WE6H62/EG24N9K4
4WE6U62/EG24N9K4
H-4WEH25J66/6EG24N9ETK4
4WEH16E70/6EG24N9ETK4
4WEH16E70/6EG24N9ETK4
4WEH16E70/6EG24N9ETK4
H-4WEH25J66/6EG24N9ETK4
4WE10U33/CG24N9K4
4WE10U33/CG24N9K4
4WE6U62/EG24N9K4
4WE6L62/EG24N9K4
4WE10Y33/CG24N9K4
4WE10Y33/CG24N9K4
4WE6L62/EG24N9K4
4WE6E62/EW230N9K4
4WE6E62/EW230N9K4
4WE6D62/EW230N9K4
4WEH25J6X/6EG24N9ES2K31
4WEH25J6X/6EG24N9ES2K31
4WEH25J6X/6EG24N9ES2K31
4WE6D62/EW230N9K4
4WE6G62/EW110N9K4
4WEH16E7X/GEG24N9ETK4
4WEH16G50/6AG24NESZ4
4WEH16G50/6AG24NESZ4
4WEH16G50/6AG24NESZ4
4WEH16E7X/GEG24N9ETK4
4WE10G33/CW230N9K4
H-4WEH25G6X/6EG24N9TK4+Z4
H-4WEH25G6X/6EG24N9TK4+Z4
H-4WEH25G6X/6EG24N9TK4+Z4
4WE10G33/CW230N9K4
4WE6G62/EW110N9K4
4WE10C33/CG24N9K4
4WE10C33/CG24N9K4
4WE10L33/CG24N9K4
4WE10L33/CG24N9K4
4WE10E33/CG24N9K4
4WE10E33/CG24N9K4
4WE10U33/CG24N9K4
4WE10J33/CG24N9K4
4WE10G33/CG24N9K4
4WE10H33/CG24N9K4
4WE10H33/CG24N9K4
4WE10H33/CW230N9K4
4WE10H33/CW230N9K4
4WE10E33/CW230N9K4
4WE10E33/CW230N9K4
4WE10D33/CW230N9K4
H-4WEH16D7X/6EG24N9ETRK4B15
H-4WEH16D7X/6EG24N9ETRK4B15
4WEH16J7X/6EG24N9ETS2K4/V
4WEH16J7X/6EG24N9ETS2K4/V
4WE10G33/CW230N9K4
4WE10G33/CW230N9K4
4WE10Y33/CG24N9K4
H-4WEH25G60/6SG24N9TK4
4WEH25HD62/OF6EG24N9EK4/B12
4WEH25HD62/OF6EG24N9EK4/B12
H-4WEH25G60/6SG24N9TK4
4WE10Y33/CG24N9K4
4WE10D33/CW230N9K4
驗收說明
客戶收到貨物時,請收貨人務必在配送工作人員面前當場確認收到的貨物無破損、封箱帶未開啟的情況下簽收。如貨物外箱貼有易碎標識,請務必當場開箱檢查箱內 貨物是否有破損。如有損壞,可直接在簽收單上注明:內件損壞,本人拒收字樣,由物流公司再返回;如產品不符,您可拒收。如外包裝有明顯損壞跡象(拍下包裝),您也可以拒收該貨品,并及時通知我們,我們會處理并承擔由此而產生的運輸費用; 如您簽收有明顯損壞跡象的外包裝后再投訴貨物有誤或有損壞,恕我們不能受理。
質保說明
德普瑞工業商城所售商品為國外原廠家生產的,所以都是由廠家提供售后服務,保質期的時間一般為半年到一年不等,具體保質期都是依據原廠提供的為準。如果發生質量問題,界定歸屬的最終權力屬于原廠家。德普瑞工業商城一般不提供現場安裝(特別要求除外);保質期內可修可換;供貨的同時一般同時提供廠家的原始說明書,使用手冊等。
返修服務說明
由于返修所需要承擔責任的界定和所產生費用的支付問題,參閱驗收說明。在此過程中我們只對我們提供的服務負責;由于返修是進出口免增值稅進出關,所以流程較正常清關流程復雜,時間較正常清關流程長;具體時間無法準確預測。此過程中產生的費用(國內運費,國際運費,四次海關清關招待費,廠家維修費)先由德普瑞墊付,在國外廠家維修好之后,我們依據責任歸屬,付清相關費用,商城安排發貨。
規格參數 | |
---|---|
訂貨號 | 4WE6H62 EG24N9K4 |
供應商型號 | 4WE6H62 EG24N9K4 |
類型結構 | 見樣本 |
驅動方式 | 見樣本 |
材質 | 鑄鐵 |
工作溫度 | 常溫 |
流動方向 | 見樣本 |
連接方式 | 法蘭 |
貨期 | 現貨 |
