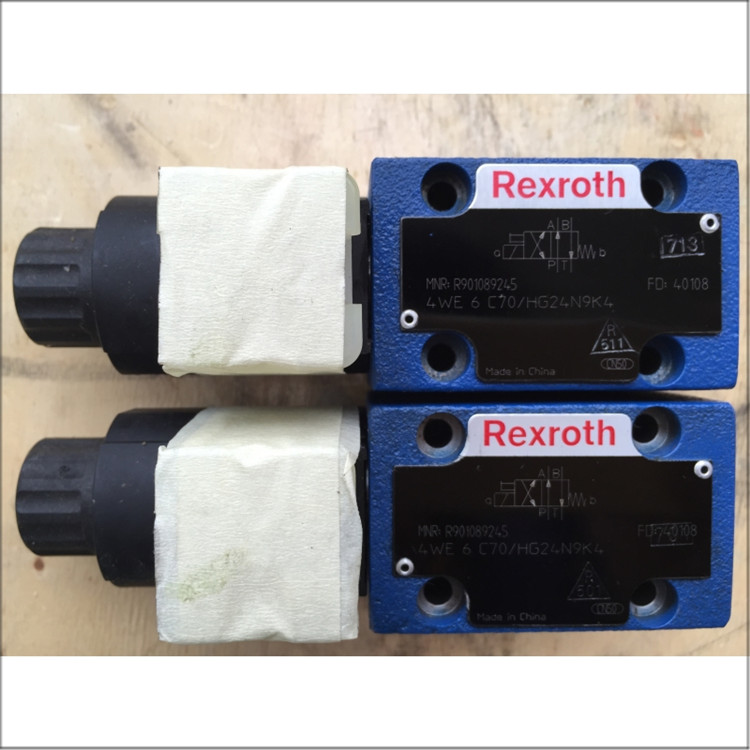

力士樂4WE6C70 HG24N9K4液壓閥

力士樂4WE6C70 HG24N9K4液壓閥

比例溢流閥3DREME16P-73/200YG24K31F1V工作原理

下面以某鋼鐵廠煉鐵分廠爐頂料流調節閥液壓控制系統采用的高頻響比例控制為例來說明，基本結構如圖1。

這是BOSCHRESROTH公司生產的一種直接作用滑閥式比例閥，驅動是帶位置反饋和放大器的電磁鐵。工作原理如圖2所示，高頻響比例電磁鐵驅動閥芯，位移由位置傳感器反饋，由內置電子線路進行閥芯的閉環控制。經計算機運算處理后執行機構動作的電氣信號由放大器放大后，電磁鐵線圈中就有電流通過，在電液轉換器中將電氣信號轉換成液壓信號，使比例閥主閥芯移動。一個帶放大器的系統，比無放大器的系統重復精度要高得多，而精度直接與放大器的增益有關。

由圖3可以看出，由實際輸出的速度和位置所對應的液壓信號轉變成電氣信號，與計算機所給的指令系統信號進行比較，得出的電氣信號轉換成液壓信號得出油缸的輸出，這個輸出是個動態響應不斷調整的過程。

該調節閥的輸入控制信號為標準4～20mA電流，通過調節信號電流的大小控制液流的方向和流量大小。比例閥的中間位為12mA，此時閥的開度為0;12～20mA為正向開度控制（正向0～較大開度），12～4mA為反向開度控制（反向0～較大開度）。接口控制原理圖見圖4。

其流量輸出穩態調節特性無中位死區，它允許的油液污染等級按NAS1638標準為7、8、9級，采用βx=75的過濾器就可以達到要求，它的滯

環≤0.2%，制造公差<10%，響應時間（信號）≤25ms，溫漂在ΔT=40℃時，零點位移量<1%。負載腔達80%供油壓力，工作頻寬和性能已達高水準的伺服閥，而成本只是伺服閥的1/3。

二、故障分析

1、閥門反應速度太慢，動態失效，原因可能是閥太臟，節流孔被堵住，不過較好不要自己拆，應該找廠家配合清洗伺服閥。

2、油路通，卻無法靜載啟動即系統無法平衡可能是密封件失效，更換密封件即可。

3、測試時油缸出現抖動，經過調試程序時發現放大器的增益太高，適當減小放大器的增益不會對系統有影響，不過也不能太低，否則系統可能會不穩定。高頻響比例控制閥的調節主要是靠放大器的調節。

4、在調試過程中，遇到油缸速度低并且有時不能驅動的現象時，排除液壓系統的故障后，經查找發現是由于伺服放大器的供電線路過長、且供電線路線徑過小，使得閥門在工作時供電電流增加引起線路壓降增大，從而使得到放大器的驅動電壓低于系統要求的規定值使閥門無法被驅動。后更換了放大器的供電電纜（由4×0.75mm2更換為4×2.5mm2的控制電纜）后問題得以解決.

廈門東乾國際貿易有限公司位于廈門思明繁華的SM廣場中心地帶是全國工業傳動流體自動化領域?qū)嵙^強的經銷商，有著豐富的氣動液壓技術服務、工業銷售及國際采購的經驗，主營產品涉及液壓泵閥（電磁閥、柱塞泵拳頭

3個或6個）并列安裝，用1根曲軸通過連桿滑塊或由偏心軸直接推動柱塞做往復運動，實現吸、排液體的液壓泵。它們也都采用閥式配流裝置，而且大多為定量泵。煤礦液壓支架系統中的乳化液泵一般都是臥式柱塞泵。是活塞或柱塞的往復運動方向與缸體中心軸平行的柱塞泵。軸向柱塞泵利用與傳動軸平行的柱塞在柱塞孔內往復運動所產生的容積變化來進行工作的。由于柱塞和柱塞孔都是圓形零件，加工時可以達到很高的精度配合，因此容積效率高。
柱塞泵原理：
屬于一種新型的技術含量比較高的高效泵，隨著國產化的不斷加快，徑向柱塞泵必然會成為柱塞泵應用領域的重要組成部分
軸向柱塞泵是利用與傳動軸平行的柱塞在柱塞孔內往復運動所產生的容積變化來進行工作的。由于柱塞和柱塞孔都是圓形零件，加工時可以達到很高的精度配合，因此具有容積效率高，運轉平穩，流量均勻性好，噪聲低，工作壓力高等優點，但對液壓油的污染較敏感，結構較復雜，造價較高。
柱塞泵的泵油機構包括兩套精密偶件：柱塞（plunger）+柱塞套構成柱塞偶件(plunger and barrel assembly)（圖5-11）、出油閥（delivery valve）和出油閥座(delivery valve seat)構成出油閥偶件(delivery valve assembly
柱塞和柱塞套是一對精密偶件，經配對研磨后不能互換，要求有高的精度和光潔度和好的耐磨性，其徑向間隙為0.002～0.003Mm
柱塞頭部圓柱面上切有斜槽，并通過徑向孔、軸向孔與頂部相通，其目的是改變循環供油量；柱塞套上制有進、回油孔，均與泵上體內低壓油腔相通，柱塞套裝入泵上體后，應用定位螺釘定位。
