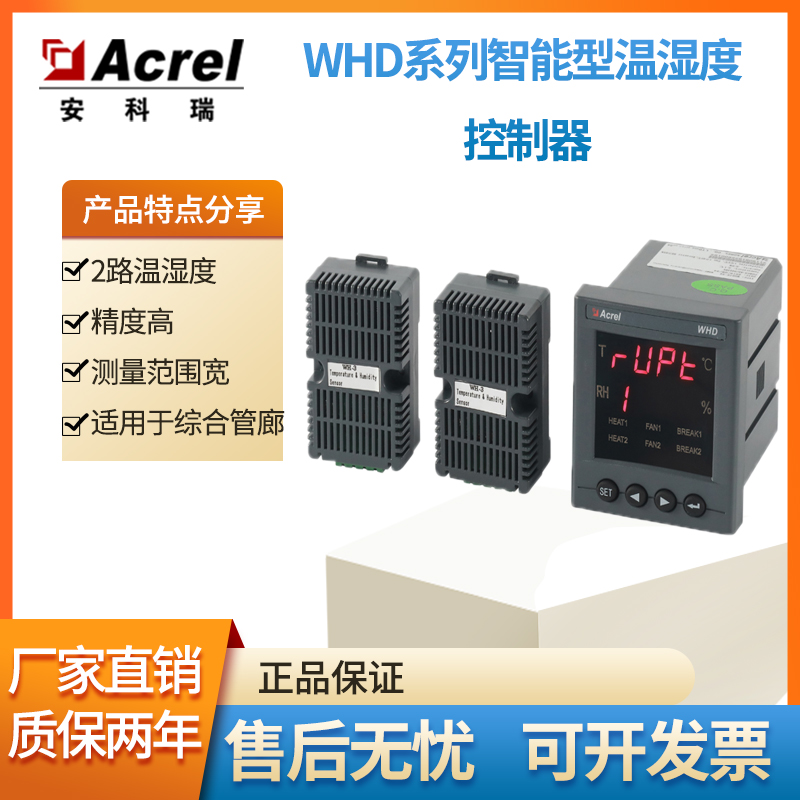

Acrel WHD48-11溫濕度控制器顯示控制1路溫度1路濕度

詢價

推薦產品

CEM CEM華盛昌高精度紅外熱像儀智能觸屏手持熱像儀測溫儀DT-988/9887

￥9438.00

同級類別百科

熱門品牌百科

資料下載

溫控器

進入商城溫控器

溫控器（Thermostat），根據工作環境的溫度變化，在開關內部發生物理形變，從而產生某些特殊效應，產生導通或者斷開動作的一系列自動控制元件

溫控器目錄

概述
工作原理
分類
功能應用
主要品牌

概述

溫控器（Thermostat），根據工作環境的溫度變化，在開關內部發生物理形變，從而產生某些特殊效應，產生導通或者斷開動作的一系列自動控制元件。也叫溫控開關、溫度保護器、溫度控制器，簡稱溫控器?；蚴峭ㄟ^溫度保護器將溫度傳到溫度控制器，溫度控制器發出開關命令，從而控制設備的運行以達到理想的溫度及節能效果，其應用范圍非常廣泛，根據不同種類的溫控器應用在家電、電機、制冷或制熱等眾多產品中。

工作原理

其工作原理是通過溫度傳感器對環境溫度自動進行采樣、即時監控，當環境溫度高于控制設定值時控制電路啟動，可以設置控制回差。如溫度還在升，當升到設定的超限報警溫度點時，啟動超限報警功能。當被控制的溫度不能得到有效的控制時，為了防止設備的毀壞還可以通過跳閘的功能來停止設備繼續運行。主要應用于電力部門使用的各種高低壓開關柜、干式變壓器、箱式變電站及其他相關的溫度使用領域。

分類

突跳式溫控器
雙金屬片突跳式溫控器是一種將定溫后的雙金屬片作為熱敏感反應組件，當產品主件溫度升高時所產生的熱量傳遞到雙金屬圓片上，達到動作溫度設定時迅速動作，通過機構作用是觸點斷開或閉合；當溫度下降到復位溫度設定時，雙金屬片迅速回復原狀，使觸點閉合或斷開，達到接通或斷開電路的目的，從而控制電路。
各種突跳式溫控器的型號統稱KSD，常見的如KSD301,KSD302等，該溫控器是雙金屬片溫控器的新型產品，主要作為各種電熱產品具過熱保護時，通常與熱熔斷器串接使用，突跳式溫控器作為一級保護。熱熔斷器則在突跳式溫控器失婁或失效導致電熱元件超溫時，作為二級保護自，有效地防止燒壞電熱元件以及由此而引起的火災事故。[1]

液漲式溫控器
是當被控制對象的溫度發生變化時使溫控器感溫部內的物質（一般是液體）產生相應的熱脹冷縮的物理現象（體積變化），與感溫部連通一起的膜盒產生膨脹或收縮。以杠桿原理，帶動開關通斷動作，達到恒溫目的液脹式溫控器具有控溫準確，穩定可靠，開停溫差小，控制溫控調節范圍大，過載電流大等性能特點。液漲式溫控器主要用于家電行業，電熱設備，制冷行業等溫度控制場合用。

壓力式溫控器
該溫控器通過密閉的內充感溫工質的溫包和毛細管，把被控溫度的變化轉變?yōu)榭臻g壓力或容積的變化，達到溫度設定值時，通過彈性元件和快速瞬動機構，自動關閉觸頭，以達到自動控制溫度的目的。它由感溫部、溫度設定主體部、執行開閉的微動開關或自動風門等三部分組成。壓力式溫控器適用于制冷器具（如電冰箱冰柜等）和制熱器等場合。

電子式溫控器

電子式溫度控制器（電阻式）是采用電阻感溫的方法來測量的，一般采用白金絲、銅絲、鎢絲以及熱敏電阻等作為測溫電阻，這些電阻各有其優確點。一般家用空調大都使用熱敏電阻式。電子式溫度控制器具有穩定，體積小的優點，在越來越多的領域中得到使用。

數字式溫控器
數字電子式溫度控制器是一種精確的溫度檢測控制器，
可以對溫度進行數字量化控制。溫控器一般采用NTC熱敏傳感器或者熱電偶作為溫度檢測元件，它的原理是：將NTC熱敏傳感器或者熱電偶設計到相應電路中，NTC熱敏傳感器或者熱電偶隨溫度變化而改變，就會產生相應的電壓電流改變，再通過微控制器對改變的電壓電流進行檢測、量化顯示出來，并做相應的控制。數字溫度控制器具有精確度高、靈敏度好、直觀、操作方便等特點。

功能應用

溫控器被廣泛的使用于各種家電產品當中，如電冰箱、飲水機、熱水器、咖啡壺等。溫控器的質量直接影響到整機的安全、性能、壽命，是非常關鍵的一個元件。在溫控器的眾多技術指標當中，壽命是衡量溫控器產品最重要的技術指標之一。

家電標準規定，溫控器的壽命至少為10000次，部分家電，如電冰箱產品當中控制電動機-壓縮機的溫控器，充液式散熱器中的一些溫控器壽命要求至少為100000次。家用溫控器對應的標準GB14536.10-2008/IEC60730-2-9:2004對溫控器的壽命試驗做了詳細的規定。
