止回閥是用來防止管道或設備中介質倒流的一種閥廠。它利用流體的動能而開啟。在供熱系統中，止回閥常安裝在泵的出口、以及其它不允許流體反向流動的地方。選擇合適 的止回閥型式對進行水錘防護有很大的影響，例如泵站中大量的水錘事故是與泵出口裝設 的止回問有關的。

事故停泵后水流通過京開始倒流，在倒泄水流的作用下，止回閥迅速關 閉，如果止回閥由于故障或支座摩阻及其慣性的影響，止回閥有可能滯后于開始倒流的時間，即在倒流量增至一定值，甚至在最大倒流量的瞬間迅速關閉，則能在止回閥處產生非 常大的壓力。止回閥閥瓣在流速為零時關閉完畢是關閉的最佳狀態，要在流速為零時完成 閥瓣關閉是不太可能的。一般認為，只要在零流量附近關閉完畢就是正常的。

在熱水供熱系統中，為了減小事故停泵水錘，可以在循環水泵的壓水管和吸水管之間 設置一帶止回閥的泄壓旁通管。在循環水泵運行時，由于水泵出水側水壓高于吸水側的水 壓，止回閥呈關閉狀態。當突然停泵的瞬間，泵出水側壓力急劇降低，而吸水側壓力則大 幅度增高，在此壓差作用下，循環水泵吸水側管路中的水即推開止回閥至泵出水側的管網 系統，從而降低了吸水側管網中壓力增高的幅度；減少和防止了水錘的危害。裝置在泄壓 旁通管上的止回閥應選用阻力較小、開啟靈活的產品。泄壓旁通管的管徑越大對減小水錘 越有力，可以根據規定的壓力界限，通過瞬變計算，確定經濟的管徑。

止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥和背壓閥。止回閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。止回閥主要可分為旋啟式止回閥（依重心旋轉）與升降式止回閥（沿軸線移動）。

止回閥這種類型的閥門的作用是只允許介質向一個方向流動，而且阻止反方向流動。通常這種閥門是自動工作的，在一個方向流動的流體壓力作用下，閥瓣打開；流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動。
其中止回閥就屬于這種類型的閥門，它包括旋啟式止回閥和升降式止回閥。旋啟式止回閥有一介鉸鏈機構，還有一個像門一樣的閥瓣自由地靠在傾斜的閥座表面上。為了確保閥瓣每次都能到達閥座面的合適位置，閥瓣設計在鉸鏈機構，以便閥瓣具有足夠有旋啟空間，并使閥瓣真正的、全面的與閥座接觸。

閥瓣可以全部用金屬制成，也可以在金屬上鑲嵌皮革、橡膠、或者采用合成覆蓋面，這取決于使用性能的要求。旋啟式止回閥在完全打開的狀況下，流體壓力幾乎不受阻礙，因此通過閥門的壓力降相對較小。升降式止回閥的閥瓣坐落位于閥體上閥座密封面上。此閥門除了閥瓣可以自由地升降之外，其余部分如同截止閥一樣，流體壓力使閥瓣從閥座密封面上抬起，介質回流導致閥瓣回落到閥座上，并切斷流動。根據使用條件，閥瓣可以是全金屬結構，也可以是在閥瓣架上鑲嵌橡膠墊或橡膠環的形式。像截止閥一樣，流體通過升降式止回閥的通道也是狹窄的，因此通過升降式止回閥的壓力降比旋啟式止回閥大些，而且旋啟式止回閥的流量受到的限制很少。

止回閥分類

依重心旋轉；旋啟式止回閥的閥瓣呈圓盤狀，繞閥座通道的轉軸作旋轉運動，因閥內通道成流線形，流動阻力比升降式止回閥小，適用于低流速、較大口徑（DN50以上），其密封性能不及升降式；可以橫著裝，也能豎著裝。

沿軸線移動；閥瓣沿著閥體垂直中心線滑動的止回閥；升降式止回閥分為臥式和立式，臥式宜裝在水平管道上，立式裝在垂直管道上。

閥瓣圍繞閥座內的銷軸旋轉的止回閥。碟式止回閥結構簡單，優點是造價便宜，安裝位置不受限制，可以安裝在水平管路上，也可以安裝在垂直或傾斜的管線上；但是密封性較差。

也叫直通單向閥，口徑?。?-50mm），壓力高（10-32Mpa，50Mpa）廣泛應用于液壓系統或氣密封性能試驗中，適用于高壓水清洗、油田與氣田、化工與石化、研究與開發、大學、檢測站等各種場合.

微阻緩閉止回閥用于給排水管道,安裝在水泵出口，防止介質逆流和消除破壞性水錘,并能有效地減少閥門關閉水錘壓力,可保障管網安全運行.它具有閥瓣輕、開 度大、節電效果顯著，流體阻力小，水錘消除機構設計新穎，密封性能穩定可靠、耐磨損、使用壽命長、運行平穩、無振動、無噪聲等特點。

由兩個隔開的止回閥和一個液壓傳動的泄水閥組成。三重保險。由于止回 閥的局部水頭損失，中間腔內的壓力始終低于入水口的壓力。這個壓差驅使泄 水閥出于關閉狀態，管路正常供水。在壓力異常時(即出水口端壓力高于中間 腔)，既使兩個止回閥都不能反向密封，安全泄水閥也能自動開啟將流水泄 空，并形成空氣隔斷，保證上游供水衛生安全。

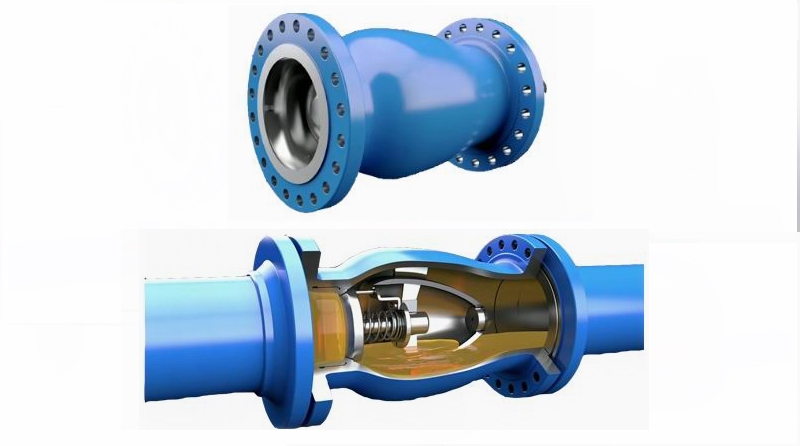

用于停泵時其閥瓣關閉行程很短，可達快速關閉，防止巨大水擊聲，形成靜音效果。 該閥主要適用于給排水，消防暖通系統，可安裝于水泵出水口處，以防止倒流及水錘對泵的損害。

安裝在水泵水下吸管的底端的止回閥.限制水泵管內液體返回水源.閥蓋上有過濾網，防止堵塞,主要應用在抽水的管路上。

閥體內腔以及閥瓣都包覆一層橡膠壓力≤1.6Mpa 溫度≤80℃ 用于一般腐蝕性介質

閥體內腔以及閥瓣都包覆一層四氟壓力≤1.6Mpa 溫度≤180℃ 用于強腐蝕性介質

止回閥按材質

1.鑄鐵止回閥

2.黃銅止回閥

3.不銹鋼止回閥

4.碳鋼止回閥

5.鑄鋼止回閥

6.塑料止回閥
止回閥按功能；

1.DRVZ靜音式止回閥

2.DRVG靜音式止回閥
止回閥(CheckValve)：是能自動阻止流體倒流的閥門。止回閥的閥瓣在流體壓力作用下開啟，流體從進口側流向出口側。當進口側壓力低于出口側時，閥瓣在流體壓差、本身重力等因素作用下自動關閉以防止流體倒流。

止回閥(CheckValve)：

一般分為升降式、旋啟式、蝶式及臥式等四種類型。

升降式止回閥的結構一般與截止閥相似，其閥瓣沿著通道中以線作升降運動，動作可靠，但流體阻力較大，適用于輕小口徑的場合。升降式止回閥可直通式和立式兩種。直通式升降止回閥一般只能安裝在水平管路，而立式升降止回閥一般就安裝在垂直管路。

旋啟式止回閥的閥瓣繞轉軸作旋轉運動。其流體阻力一般小于升降式止回閥，它適用于較大口徑的場合。旋啟式止回閥根據閥瓣的數目可分為單瓣旋啟式、雙瓣旋啟 式及多瓣旋啟式三種。單瓣旋啟式止回閥一般適用于中等口徑的場合。大口徑管路選用單瓣旋啟式止回閥時，為減少水錘壓力，最好采用能減小水錘壓力的緩閉止回 閥。雙瓣旋啟式止回閥適用于大中口徑管路。對夾雙瓣旋啟式止回閥結構小、重量輕，是一種發展較快的止回閥；多瓣旋啟式止回閥適用于大口徑管路。蝶式止回閥的結構類似于蝶閥。其結構簡單、流阻較小，水錘壓力亦較小。隔膜式止回閥有多種結構形式，均采用隔膜作為啟閉件，由于其防水錘性能好，結構簡單，成本低，近年來發展較快。但隔膜式止回閥的使用溫度和壓力受到隔膜材料的限制。

3.NRVR靜音式止回閥

4.SFCV橡膠瓣逆止閥

5.DDCV雙瓣逆止閥

止回閥(CheckValve)：

標準旋啟式止回閥煙道止回閥貫流式止回閥對夾式止回閥

緩閉止回閥立式止回閥靜音止回閥止回閥價格微阻緩閉止回閥
H76型對夾式雙瓣旋啟式止回閥水錘壓力小，閥瓣行程短、且有彈簧輔助關閉、關閉速度快
H44型法蘭單瓣旋啟止回閥很大，閥瓣行程長，需要較長的關閉時間

臥式止回閥
H76型的水錘壓力只有H44型的1/2~1/5

球型污水止回閥：

閥體采用全通道結構，具有流量大、阻力小之優點。采用圓球做閥瓣，適用于高粘度、有懸浮物的工業及生活污水管網
回閥：止回閥(One-wayvalve)：又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。水泵吸水關的底閥也屬于止回閥類。

止回閥選型
