火電輔網系統應用方案

發表時間：2015-06-11

一、方案概述

輔網集中監控系統實現對鍋爐補給水系統、凝結水精處理系統、生活污水處理系統、工業廢水處理系統、循環水加藥裝置、制氫站、加藥系統、綜合水泵房、除灰系統、除渣系統和輸煤系統的集中控制和監控，同時兼顧通信故障情況下的就地輔助監控。輔網集中監控網是基于 TCP/ IP 的以太網系統，數據通過各個子網系統的交換機上光纖接口連接到輔控網的核心交換機上組成快速百兆/ 千兆以太網。一般情況下由中央控制室的輔控網操作員站完成對各個子系統的監控與操作，發出的操作指令通過輔網服務器上的過程數據庫迅速定位到相應子網系統的控制器上，由控制器程序控制現場相應設備的啟動和停止；當輔控網絡故障或必要時，可以由子系統的現場操作站接替監控職能。

輔網集中監控系統克服了原有獨立且分散的輔控系統的缺點，可以將運行人員減到最少。在基本不提高造價的情況下，BOP 使整個輔助控制系統達到與主機控制系統相當?shù)乃?平。集中的數據和統一的網絡平臺使輔助控制系統與電廠其它管理系統的聯網的成為可能。

二、方案亮點

可實現全廠輔助控制系統的聯網及集中控制
雙機雙網保證系統安全可靠
采用統一的數據平臺，所有數據共享，維護成本低
純分布式的結構平臺，系統擴展十分方便
具有壓縮能力的歷史數據庫能保存輔網長期產生的海量數據
開放的組態平臺可以自由嵌入與連接第三方產品
方便實現與 SIS 系統和 MIS 系統的統一連接

三、系統架構

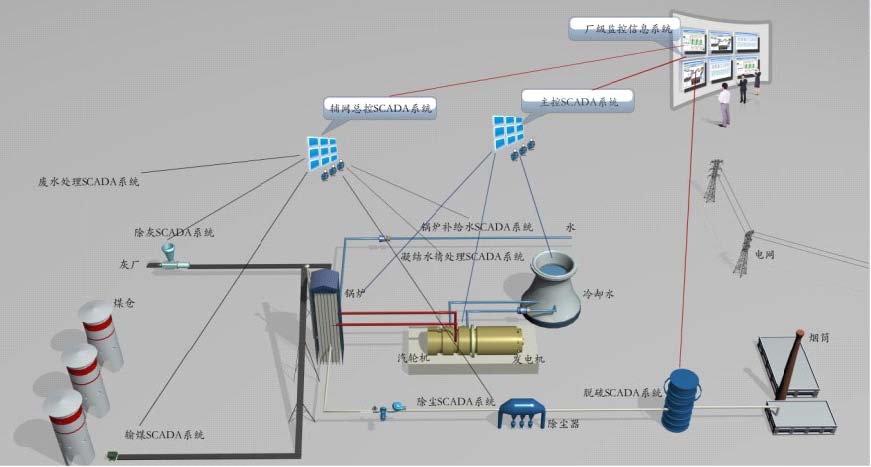

系統架構圖

根據系統網絡層次和功能不同，將整個系統劃分為四個層次，從下到上依次為：現場控制層、網絡傳輸層、子網數據采集控制層、輔網數據采集控制存儲層。系統結構如圖（1）所示：

系統結構

主要軟件產品

軟件產品：
監控軟件—北京亞控 KingSCADA 軟件
數據庫軟件—北京亞控工業數據庫 KingHistorian 軟件

SCADA 系統介紹

1. 現場控制層
現場控制層主要由 PLC、交換機和上位監控組態軟件 KingScada 組成?，F(xiàn)場控制層包括現場 PLC 數據采集與控制和上位監控組態軟件 KingScada 的數據監視、控制、報警、報表、曲線等功能。
2. 網絡傳輸層
本系統基于局域網進行通訊，在現場層與子網、子網與輔網都是通過交換機進行以太網通訊。用于實現各個輔網子系統 PLC 與中心監控系統組態軟件 KingSCADA 之間的 OPC 通訊，從而實現將各個子系統 PLC 采集到的數據傳輸?shù)奖O(jiān)控中心軟件系統，并把監控中心軟件系統的控制命令或參數設置下發到各個子系統的 PLC。本系統中實現三個子網即：水網、煤網和灰網。輔網監控中心監控所有子系統的運行。
3. 子網數據采集控制層
整個輔網分為三個子網系統，水網系統包括：鍋爐補給水、凝結水處理、廢水處理、中水系統、脫硝系統；煤網系統包括：輸煤系統；灰網系統包括：除灰系統和布袋除塵系統。在水網系統中一臺數據采集服務器，數據采集服務器還作為數據存儲服務器安裝數據庫軟件。煤網和灰網安裝數據采集服務器。
4. 輔網數據采集控制存儲層
輔網數據采集控制存儲層由一臺數據采集服務器，同時數據采集服務器當作數據存儲服務器安裝數據庫。服務器是冗錯服務器。再裝有一臺工程師站和三臺 KingScada 操作員站作為客戶端。進行遠程操作和控制現場設備。原則上下面子系統無人值守。在輔網車間進行操作。中心監控層 KingSCADA 客戶端站具有和數據采集存儲服務器 KingSCADA 軟件完全相同的界面效果與功能。

四、系統功能
自動化監控
通過該 SCADA 系統實現了在輔控室即可直觀的看到熱電廠所轄輔網各個子系統的整體
運行情況。操作人員登陸后可直接對設備進行遠程控制和參數設置。
a) SCADA 系統監視的水網數據包括：

各進出汽、進出水閥門的開關狀態、開度、調節反饋數據監視
疏水泵、循環泵、補水泵、凝水泵的啟停狀態、電氣參數數據監視
各水泵啟?？刂啤⒏鏖y門開度調節
流量、累計流量的監視

b) 化水監視界面如下圖所示：

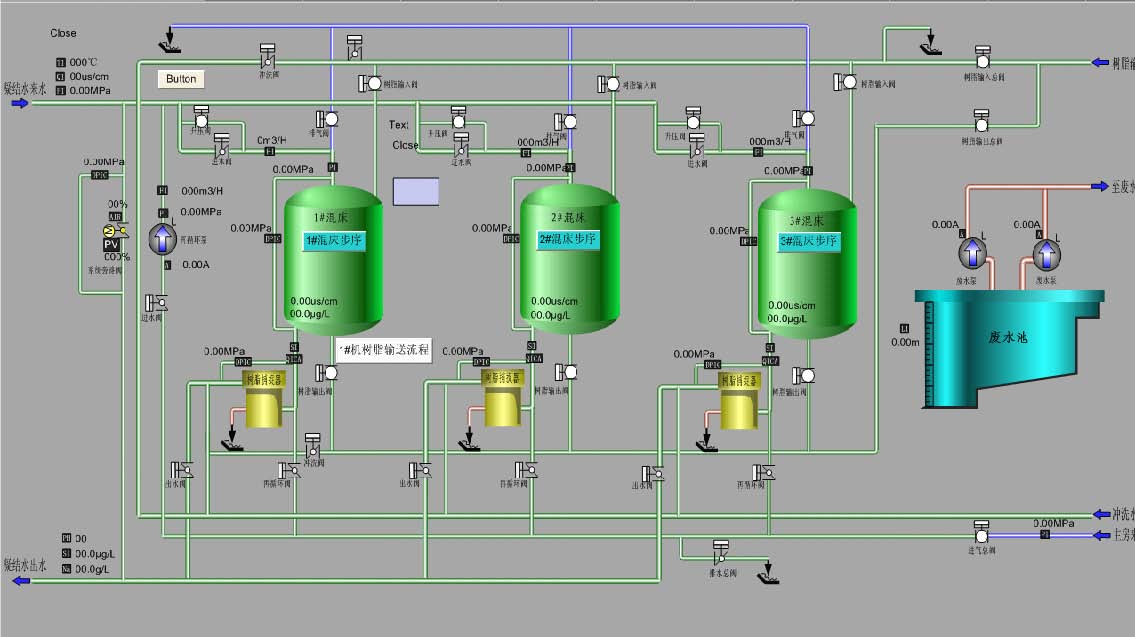

鍋爐補水界面

c)鍋爐補水界面

凝水界面

d) SCADA 系統監控的煤網數據包括：

皮帶、斗輪機、伸縮頭、三通、碎煤機、滾軸篩、梨煤器、煤倉、振打器、除塵器數據監視與控制

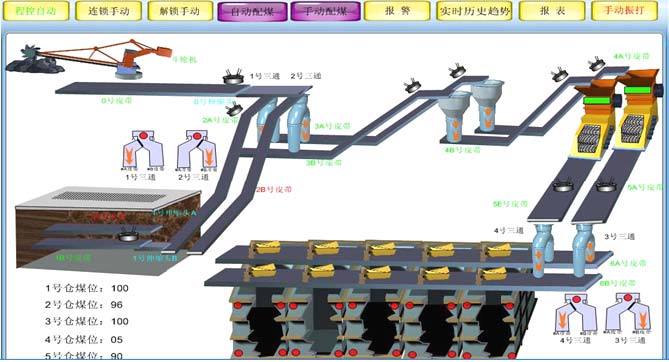

e) 輸煤監視界面如下圖所示：

輸煤監控界面

f) SCADA 系統監控的灰網數據包括：

倉泵、進氣閥、加壓閥、防堵閥等的監視和控制。

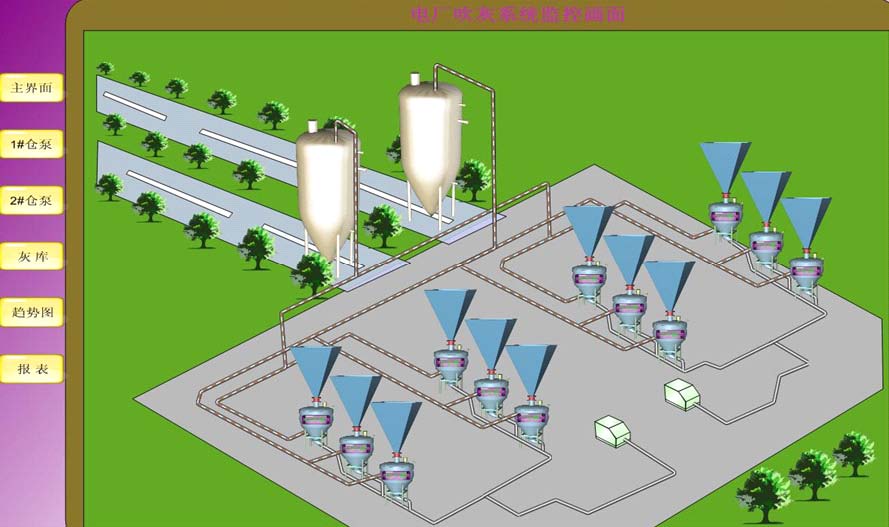

g) SCADA 系統灰網界面如下圖所示：

除灰系統

五、方案總結

在電廠輔網控制室，從流程圖上能清晰的看出各子系統的情況和所有子系統顯示
的運行參數，工作人員可以根據運行情況發出操作指令實現整個輔網的控制，并實現了各子
系統的無人值守。
