煤礦生產調度中心系統解決方案

發表時間：2015-11-27

一、方案概述
基于目前我國煤礦自動化現狀，建設煤礦生產綜合自動化平臺范圍包括子系統建設部分和原有子系統接入部分。將礦井的各個子系統匯聚到集成監控平臺，充分考慮子系統的接入與整合，節省投資、資源共享，提高系統功能，并可與礦信息管理網實現無縫聯接，從而為信息化礦井建設奠定堅實的技術基礎。
生產調度中心系統由地面生產調度指揮中心、地面工業以太環網、井下工業以太環網和設備控制層組成。系統建成后，可實現礦井主要生產環節（如：原煤生產、運輸、提升、供電、通風、壓風、排水、選煤廠等）的遠程集中監控；同時建設一套包括：工業電視監控系統、大屏幕顯示系統、安全監測監控系統、人員定位安全管理系統、通信系統等在內的煤礦生產經營綜合自動化管理平臺，實現整個礦井的生產信息、管理信息的集成化管理，為生產調度、決策指揮的信息化提供有力保證，為礦井預防和處理各類突發事故和自然災害提供有效手段。
煤礦生產調度中心系統的建設最終實現：

實現企業的經營決策、生產管理和過程控制信息有機集成；
實現科學的經營管理，優化生產計劃（資源配置和加工方案）、生產調度、工藝操作和過程控制；
確保安全生產，降低原材料和能源消耗，提高產品產量、質量和附加值，提高產品市場適應能力；
提高企業經濟效益和企業的競爭能力。

二、方案亮點
1.無人值守
遠程控制：對特殊的危險區域，我綜自平臺可以進行遠程控制，能夠達到無人值守的狀態；
2.遠程指揮
針對井下的生產、運輸、維修等環節可以進行視頻、音頻等多方位的遠程指揮；
3.應急決策
為開采災害事故提供智能決策方案，盡快解救井下被困人員；

三、系統架構
該方案的系統架構圖及系統方案說明（包括所涉及的產品在系統中的作用等）對于整個煤礦生產調度中心系統而言，無論是底層過程控制系統還是中間層的制造執行系統，甚至最頂層的企業資源管理系統都是由若干個子系統搭建而成，這種架構要求各個子系統間既互相獨立，又要實現數據共享。工業庫產品的出現，為企業信息化的建設提供了可行性的解決方案。

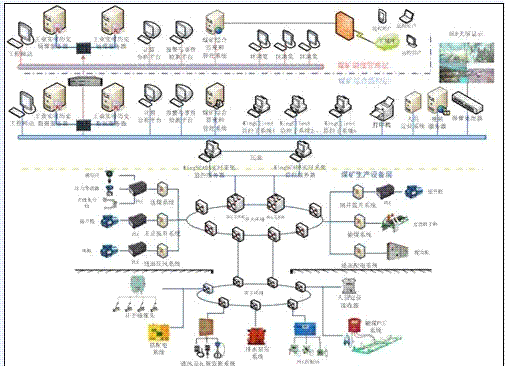

系統配置圖如下：

1. 數據采集
KingSCADA 監控站：即可以直接通過KingSCADA 的歷史記錄功能，直接將采集數據的歷史記錄到工業實時數據庫KingHistorian；也可以通過OPC 方式，以KingSCADA 作為OPC Server，通過OPC Collector 將數據采集傳送給工業實時數據庫KingHistorian。
其他提供OPC 接口的組態軟件監控站：通過OPC 方式，以組態軟件作為OPC Server，通過OPC Collector 將數據采集傳送給工業實時數據庫KingHistorian。
其他監控站：若它屬監控系統沒有開放的數據接口共數據采集，可以通過定制開發相應的控制設備驅動，使用I/O Server 完成數據采集。
IO 數據采集平臺分為OPC 數據采集服務OPC Collector，數據采集服務I/O Server。
OPC Collector 數據采集服務：
完成OPC 方式數據采集，支持標準OPC 數據采集轉發協議，OPC 支持KingSCADA,

KingView ，WinCC，iFix，InTouch 等通用組態軟件作為OPC Server單采集器支持100，0000變量點數據采集
支持采集器數據壓縮
支持毫秒級數據采集
提供數據緩存功能
支持冗余配置

I/O Server 完成設備數據采集：
在工控組態方面累積10 余年經驗，設備采集驅動多達2500 余種，支持各類通用智能設備、PLC、DCS 系統等的數據采集，提供全方位的驅動定制開發服務，為客戶提供各類特殊設備的數據采集驅動I/O Server 支持傳輸控制與數據緩存功能。為用戶提供數據采集安全配置，在網絡斷連的情況下提供7 天的數據本地緩存功能，在網絡恢復后將緩存在本地磁盤的數據發送到工業庫中I/O Server 基于完全的在線方式。用戶可以在線的編輯現有設備的配置，可以在線的添加新的設備。這樣的過程完全不影響其它設備的正常運轉。
I/O Server 提供冗余功能。保證系統中關鍵設備的數據采集穩定可靠。
每個I/O Server 容納1 萬測點的數據采集。
2.數據存儲
實時數據庫與歷史數據庫采用商業產品化的亞控工業實時數據庫
KingHistorian，該數據庫達到以下性能、功能要求：

支持毫秒級數據采集。
提供開放的數據存儲采集接口，可以容納OPC、SCADA、PLC、DCS、智能控制系統等的數。
穩定支持50 -- 100 萬設備監控點的數據存儲。
提供5 -- 10 年歷史數據存儲。
數據壓縮可達到原始數據的20%，最高可達到3%-5%。
支持單點每秒存儲30 萬條數據記錄。
單客戶端數據查詢每秒檢索15 萬條記錄，并發數據查詢每秒檢索2 萬條記錄。
支持200-500 客戶端并發訪問。
支持與關系數據庫進行數據交互。
提供開放的數據訪問接口（API for C/C++/VB/VC、OLE DB、ODBC、ADO），供系統二次開發使用。

同時，中心數據存儲平臺支持工業時序數據與關系數據的交互功能，能夠工業時序數據記過分析處理后存儲在關系表格中。
3. 數據分析
提供豐富的數據分析、事件分析、事件響應工具，為用戶深入的挖掘系統潛力、提升系統效率、降低成本提供有力的技術支持，為用戶提供數據到信息轉換的靈活、敏捷的組態式平臺。
KingCalculation：為用戶提供基于歷史數據的實時計算引擎。用戶可以設計復雜的事件用以觸發一次計算。實時的將采集數據完成累計、平均等通用分析和對各類煤礦監控設備的專用計算。用戶可以選用我們的腳本編制復雜的計算，可以將已有的分析系統做成通用控件由KingCalculation 進行調用。用戶可以完全在線的編輯計算、添加計算。
所有的數據分析完全基于用戶需求，當需求改變是，只需要新的組態過程，在線的完成功能修改、添加，而不是推到重來的新系統開發。
4. 數據展示與發布
企業智能信息發布平臺，完全支持C/S、B/S 架構，實現本地與遠程信息的完全同步。
KingGrahpics：為用戶提供友好、絢麗、功能多樣的數據展示組態工具。
為用戶提供組態畫面、圖表、趨勢的等聯合數據展示，完全實現聯動功能。
歷史數據回放功能。在畫面回放歷史數據，同時完成測點數據、分析數據、關系數據、報警的同步回放，完成事故追蹤。
圖形對象，完全實現圖形屬性的開放，可以將測點變量與屬性關聯，完全實現復雜動畫的組態式開發，盡量避免使用腳本編輯。
展示系統完全實現在線組態，配置畫面、添加畫面不需要系統停機。

四、系統功能

遠程控制：對特殊的危險區域，我綜自平臺可以進行遠程控制，能夠達到無人值守的狀態；
對礦區分散的子系統報警、故障進行整合，統一反饋到調度中心；
礦井巷道圖達到無極縮放的效果，準確定位人員軌跡與報警設備；
針對井下的生產、運輸、維修等環節可以進行視頻、音頻等多方位的遠程指揮；
快速定位井下工作人員的行進軌跡，隨時查看工作內容與工作進度；

五、方案總結
從煤礦安全管理、綜合數據集成、綜合自動化方面提供了結合國產化產品的生產調度中心系統，夠為煤礦帶來比較客觀的經濟效益和社會效益;合理的價格與高性能可降低本行業
對國外產品的依賴，提高能源領域的戰略安全；
通過對當前和歷史數據進行分析、統計，得出全礦各系統在某段時間內累計影響生產的時間以及影響生產的主要因素，通過歷史追憶的形式分析得出全礦井的能耗比、各生產環節
的故障率，從而減少各類故障和資源浪費，實現節能增效。
