LNG/CNG加氣站監控系統解決方案

發表時間：2015-11-27

1.方案概述
二十一世紀以來，國家對于環保的要求越來越高，天然氣由于燃燒清潔、儲量巨大，作為汽車燃料和供熱燃料技術的不斷成熟而倍受青睞，使用越來越廣泛。
目前我國CNG、LNG 汽車逐年增加，對LNG/CNG 加氣站的需求也越來越大。LNG/CNG除了應用于天然氣汽車之外，在天然氣管網到達不了的城鎮，作為居民用氣的應用也已迅速展開。在LNG/CNG 行業迅速發展的同時，加氣站的監管難度加大，加之許多地方管理工作相對薄弱滯后、控制手段落后，使得許多新建的LNG/CNG 加氣站在經營管理、設備監控、安全生產等方面存在諸多漏洞和問題。組態王軟件作為國內領先的自動化軟件，可以為國內的LNG/CNG 加氣站提供可靠的軟件平臺，構建安全高效的LNG/CNG 站級監控系統。

LNG/CNG 加氣站監控系統主要實現數據采集、設備監視、狀態監控、參數調節、各類信號報警以及故障查詢等功能，能夠為燃?xì)饩C合監控系統提供及時、準確、可靠的系統運行工況數據，實現天然氣的合理調度，提高企業的管理效益，使加氣站的天然氣管理過程可視化、規范化、自動化、信息化。

2.系統需求

由于氣體形態不同，LNG、CNG 加氣站的工藝流程大不相同。CNG 加氣站根據大小規模的不同，其設備流程也各不相同，典型的CNG 加氣站系統工藝流程如圖1 所示，一般包括以下幾個系統：輸氣計量控制系統、壓縮機組監控系統、凈化干燥監控系統、燃?xì)鉂舛葓缶到y(tǒng)。

CNG站系統流程

圖1 CNG加氣站系統流程

LNG 加氣站的工藝流程如圖2 所示，主要是通過LNG 槽車將LNG 分送至各LNG 加氣站，經烴泵加壓后充裝汽車和小型槽車，以滿足市場需求。

天然氣加氣站除了LNG 加氣站和CNG 加氣站外，還有L-CNG 加氣站、加油加氣合建站以及LNG、L-CNG 兩用加氣站。
對于天然氣加氣站來說，連續的壓力、溫度、儲氣量、燃?xì)鉂舛鹊臋z測都十分重要，自動化系統的目的就是在中控室綜合監控加氣站內設備的運行狀態，使整個加氣站處在較高的安全水平上，LNG/CNG 加氣站監控系統需求為：
1）設備運行狀態顯示，工藝流程顯示。系統采集到的儲罐壓力、儲罐液位、管道流量、閥的開關狀態等各種數據，在顯示屏上以畫面、報表、曲線的形式動態顯示。顯示屏幕上可以顯示當前監測的數據，也可顯示歷史數據；顯示時，可以通過顏色變化、百分比、色標填充等手段增強畫面的可視性。
2）設備通訊功能。能夠通過以太網或無線通訊的方式實現與現場控制設備PLC、智能儀表等的通訊，實現穩定可靠的數據采集和控制。
3）數據展示、存儲、查詢?？蛇M(jìn)行最大值、最小值、平均值、偏差值、累計值和其它各種特殊的運算處理。并可根據需要，生成各類報表、趨勢曲線、實用圖表，包括實時報表、日報、月報、年報、各類趨勢曲線、棒（餅）狀圖等等?？梢凿浫胩鞖馇闆r、值班人員、交接班日志、當日班故障分析及處理等信息，可完成各類報表的制作工作，并具有定時打印和手動打印功能。
4）報警功能。要求系統具備壓力、溫度等參數高低限自動報警功能，能夠?qū)崿F(xiàn)燃?xì)鉂舛茸詣訖z測報警和連鎖控制功能，能夠?qū)崿F(xiàn)設備通訊異常報警，對報警信息進行實時報警提示，自動彈出報警畫面，能實現聲音報警通知，遠程信息報警通知提示，并能夠?qū)v史報警信息進行存儲，以方便進行查詢和打印?？梢栽谙到y(tǒng)運行過程中查看和修改各系統變量的報警限值、報警使能等參數。
5）視頻監控功能。要求對進出加氣站的車輛及人員情況、站區工作人員的工作情況等進行實時視頻監控。視頻圖像信息至少能存儲三個月，方便進行視頻回放和信息查詢。
6）操作安全權限管理。安全的權限管理，分配不同的操作權限，使生產操作在相應權限下進行，防止重要參數被誤修改，保證正常操作，禁止越權操作。對需要進行安全保護操作的工藝設備進行安全連鎖控制。
7）能夠提供遠程數據訪問功能。在Internet 網絡或局域網中，通過客戶端遠程監控加氣站設備運行狀態，確保加氣站正常工作。

8）站控系統有良好的擴展性和兼容性。LNG/CNG 加氣站有加氣機管理系統、車輛管理系統、IC 卡管理系統等，加氣站監控系統能從第三方系統中讀取數據，同時能提供多種接口，供第三方系統獲取數據，便于多個系統融合到一起。另外，LNG/CNG 加氣站監控系統作為燃?xì)饩C合監控的一個子系統，需要向上級監控系統提供設備運行數據，使集團調度中心的調度人員和操作人員能通過工作站提供的LNG/CNG 加氣站內工藝過程的壓力、溫度、流量、燃?xì)庀牡刃畔?，完成對燃?xì)庹w的運行監控及調度管理。

3.解決方案
3.1 系統框架

系統結構圖

LNG/CNG 站控系統框架如圖3 所示?，F(xiàn)場監控設備為PLC 和各類數據采集模塊，實現對站內各測量裝置、泵、壓縮機、售氣機等的數據采集和控制。
上位監控系統采用亞控的KingView 組態軟件，通過KingView 軟件的通訊接口，采集PLC 中的數據，或直接從現場智能裝置中采集數據，軟件支持有線和無線的數據采集方式。
系統采用單機監控。為了增強系統的穩定性和安全性，可以采用雙機熱備的方式，當監控主機出現異常時，由監控從機接管主機的工作，實現數據同步備份，保證監控系統的不間斷運行，確保歷史數據記錄和報警記錄的完整性。
上位監控軟件支持B/S 架構。根據系統的需求，Web 功能可采用獨立的Web 服務器來完成，也可集成到監控服務器中。通過瀏覽器的遠程訪問，工作人員能夠隨時隨地對加氣站進行整體監控，實現系統中所有設備的實時監控、報警信息查看、歷史數據查詢和燃?xì)夤?yīng)情況查詢等功能。
加氣站現場安裝攝像頭，通過視頻服務器實時采集視頻圖像，在上位監控系統進行實時監視和圖像存儲，方便日后查看。
3.2 系統功能
組態王是亞控科技根據當前的自動化技術的發展趨勢，面向自動化市場及應用，以實現企業一體化為目標開發的一套產品。該產品以搭建戰略性工業應用服務平臺為目標，為企業提供對生產流程進行數據匯總、分析及管理的有效平臺，使企業能夠有效獲取信息，及時做出反應，以獲得最優化的結果。
1）畫面展示
組態王工具箱中提供了方便實用的繪圖工具，包括直線、折線、圓弧、矩形（方形）、圓角矩形、圓形（橢圓）等工具，組態王開發畫面中包含了大量預先建立好的組合圖形對象，比如控制按鈕、指示表、閥門、電機、泵、管路和其他標準工業元件。圖庫中的元素稱為“圖庫精靈”，使用“圖庫精靈”將極大地加快應用系統的構造。能夠在工程中開發出更加豐富多彩、生動逼真的畫面。
組態王工程畫面以動態的圖形和顏色區分實時顯示儲罐、管道、閥門、售氣機等主要設備的工作狀態，現場操作人員在操作室就可以及時了解設備的工況，降低危險系數。

工藝流程

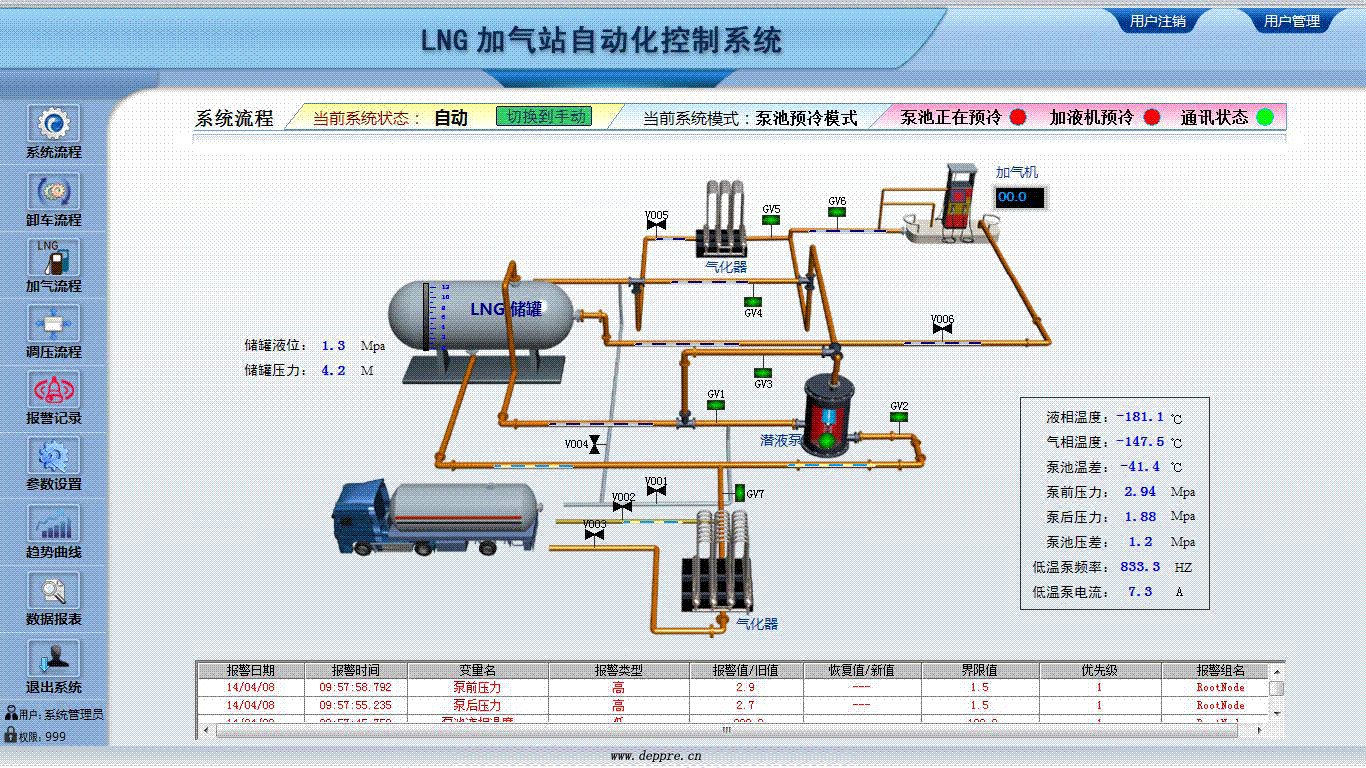

工藝流程主畫面

2）數據采集
組態王目前能連接PLC、智能儀表、板卡、模塊、變頻器等上千種工業自動化設備。
在LNG/CNG 站內常用的控制設備為PLC，常用的有西門子S7 系列PLC、三菱PLC、
歐姆龍PLC 等，組態王通過串口或以太網通訊方式，穩定高速地與設備進行數據交換，將分散的設備集中到一起監控，實現集中監視、分散控制的安全操作。
除了串口、以太網通訊方式，組態王還支持多種通訊網絡的數據采集，如支持GPRS/CDMA/3G 通訊網絡、支持無線電臺、支持ADSL 有線等多種通訊方式。
組態王軟件為現場與上位機監控系統建立了溝通的橋梁，真正實現了開放的數據采集與易于集成的功能。

驅動設備

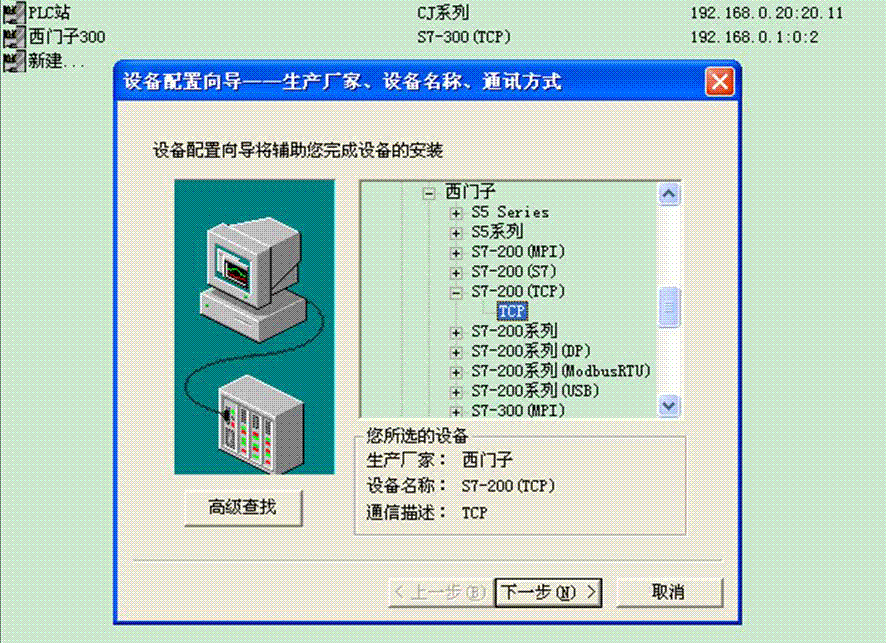

設備驅動

遠程通訊設備

3）報表功能和數據存儲查詢
組態王為工程人員提供了豐富的報表函數，實現各種運算、數據轉換、統計分析、報表打印等。既可以制作實時報表，也可以制作歷史報表。組態王6.55 版本，新增向?qū)綀蟊砉δ?，實現快速建立班報、日報、周報、月報、季報和年報表。
對于LNG/CNG 站控系統，組態王能夠?qū)崿F(xiàn)完整的設備運行數據記錄，能夠?qū)毫?、溫度、濃度、閥門狀態等參數生成報表進行定時或?qū)崟r打印存檔，對采集到的歷史數據還可存放到外部數據庫中，實現資料建檔追蹤，并可實現精確、方便、快捷的查詢。系統具備天然氣流量計算、車輛信息識別與記錄、輸配優化調度管理等功能，并可與企業信息管理系統對接，實現數據交互。

報表

4）趨勢曲線顯示
組態王的實時數據和歷史數據除了在畫面中以值輸出的方式和以報表形式顯示外，還可用曲線的形式顯示。趨勢分析是監控軟件必不可少的功能，組態王對該功能提供了強有力的支持和簡單的控制方法，趨勢曲線可以分為實時曲線和歷史曲線。

實時曲線：一幅畫面可以有若干個趨勢曲線控件，每個曲線控件有一個繪圖區，可以添加一個或多個參數，曲線趨勢反映這些參數的實時變化情況。
歷史曲線：顯示某段時間內（幾秒鐘、幾分鐘、幾小時、幾天、幾個月甚至一年）的各種參數連續變化情況，歷史曲線參數和時間可由用戶自己任意選擇。用戶可以放大縮小時間軸，時間單位支持毫秒精度。曲線控件支持多Y 軸顯示，一條曲線關聯一個Y 軸，隨變量范圍（Y 軸數值范圍）的不同，曲線能更直觀地反映變量的變化情況。此外，曲線控件可以添加對比曲線，通過對比分析，用戶可很清楚的看到歷史曲線不同變量之間、同一變量不同時間段之間的差異點、變化量，從而實現數據的橫向與縱向?qū)Ρ取?/span>

歷史趨勢曲線

趨勢曲線多Y 軸顯示

5）報警顯示和記錄
組態王軟件具有優越的報警功能，有越限報警、變化率報警、死區報警、數據變化報警事件報警等，報警參數可在線進行修改，滿足系統不同的報警需求。系統中報警變量可以分組管理，讓系統操作員對報警的處理做到有條不紊。
系統的實時報警信息通過報警窗口來顯示，利用報警窗口，操作員不但能及時查閱系統當前的報警信息，還可以對報警信息進行確認。事件報警是用戶對系統的行為、動作，如操作員手動更改系統變量的值、啟停變頻器、登陸或退出系統等，這些不需要操作員對其確認，因此不會在實時報警窗口中顯示。當系統中有新報警產生的時候，可采用自動彈出報警畫面、播放聲音通知、發送短信提醒等。
系統的報警信息通過文件、數據庫和實時打印機打印三種方式進行分類存儲，并能實現以報警組、變量名、時間段、報警類型等條件的查詢，實現加氣站工作過程的追蹤，為事故追憶提供依據。

歷史報警畫面

6）安全管理，操作權限設置
加氣站的安全運行十分重要，這樣就對監控系統的安全性提出了更高的要求。組態王采用分級和分區的雙重保護策略，使系統中的每個用戶都可以被指定權限級別（最大999 級）和安全區（最多64 個）。
按照加氣站用戶的操作需求，在系統中對同用戶設立不同的安全操作等級，以保證設備的安全運行。系統可以設置多種用戶操作等級，例如操作員級，此級別只能對設備操作、監視、歷史數據查詢，不可以對數據庫進行管理以及修改工藝參數；管理員級別，可以使用本系統的所有功能，并能在線添加和刪除用戶，在線修改已有用戶的操作權限等。
7）網絡功能和web 發布
組態王基于網絡的概念，是一種真正的客戶機/服務器模式，支持分布式數據采集系統、分布式歷史數據庫和分布式報警系統，可運行在基于TCP/IP 協議的網絡上，因此系統能夠?qū)崿F(xiàn)上、下位機的擴展以及更高層次的企業級連網。
組態王全面支持網絡發布功能。IE 瀏覽客戶端可以獲得與組態王運行系統相同的監控畫面，IE 客戶端與Web 服務器保持高效的數據同步，通過網絡可以實現在任何地方獲得與Web 服務器上相同的畫面、數據顯示、報表顯示、報警顯示等，同時可以方便快捷地向各LNG/CNG 加氣站現場發出控制命令，實現實時控制的功能。
8）系統擴展和兼容性
組態王作為一個通用的工控軟件平臺，提供開放式的接口，如OPC、DDE、ODBC 等，方便實現與其他具有開放接口的軟件進行數據交互，同時開放了歷史數據庫的查詢接口。組態王還可嵌入標準的第三方OCX 控件，并通過調用控件屬性和方法，滿足實際系統的應用需求。
LNG/CNG 加氣站中有加氣機管理系統、車輛管理系統、IC 卡管理系統、經營管理系統等，利用加氣站監控系統，可以將各系統的關鍵數據提取出來，集成到監控系統中，讓多個系統真正實現無縫融合，便于系統管理員和操作員了解整個加氣站的運行情況。加氣站監控系統作為燃?xì)饩C合監控的一個子系統，可以向上級監控系統提供設備運行參數、站內燃?xì)庀牡刃畔?，為管理員和調度員提供正確決策和合理調度的依據。

4.總結
用組態王監控軟件配套的LNG/CNG 加氣站監控系統以其完善的人機交互、穩定的系統運行和良好的兼容性、易用易擴展性受到企業用戶的青睞。該監控系統不僅滿足了加氣站監控的實際需求，也為實現企業實時、有效、全面系統化的信息管理和監控、提高了企業的安全水平和綜合自動化水平奠定了堅實的基礎。
