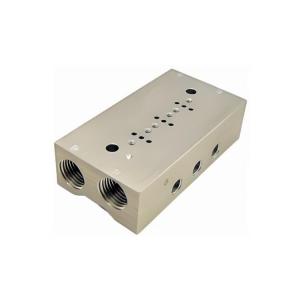

410M 系列集成式氣動歧管系統
一、產品主體：模塊化集成設計
核心功能
專為 Humphrey 310/410 系列直通式電磁閥設計的多站集成歧管，實現集中供氣/排氣管理，大幅簡化氣路布局。
結構特性
? 材質：鋁合金 AA6065-TS 擠壓型材（陽極氧化處理），兼顧輕量化與耐腐蝕性。
? 氣路架構：
? 1號公共腔：統一介質供應入口（IN），支持多閥并聯供氣。
? 3號公共腔：集中排氣通道（EXH），降低排氣噪聲與能耗。
? 隔離選配：通過 410M-IPK 隔離塞套件分隔氣路，實現多壓力分區控制。
? 兼容性：適配標準導線或 DIN 型電氣接口（需選配 Code 39 連接器）。
型號規格
參數 說明
工作站數量 2/4/6/8/12 站（支持定制長度）
單站尺寸 低剖面設計，節約設備空間
安裝方式 閥體通孔固定（孔徑 0.11"）
二、關鍵配件：精準匹配安裝需求
1. 閥門安裝套件（410M-VMK）
? 包含：每站配 2 顆不銹鋼螺釘 + 2 個 O 型密封圈。
? 作用：確保閥門與歧管間氣密性，防止泄漏（文檔強調此為每站必備配件）。
2. 氣路隔離套件（410M-IPK）
? 功能：物理分隔公共氣腔，支持獨立壓力/介質控制（如雙壓力系統應用）。
3. 閥門兼容說明
? 310 三通閥：通過安裝方向切換 NC/NO 功能（端口1近線圈時為默認邏輯）。
? 410 四通閥：直裝即用，支持 2/3/4 位功能。
三、安裝與應用指南
安裝步驟
1. 預處理：清潔閥體與歧管接觸面，避免密封失效。
2. 固定閥門：使用 410M-VMK 套件將閥門對準通孔鎖緊。
3. 氣路連接：
? 主氣源接 1號公共腔（IN）。
? 排氣端接 3號公共腔（EXH）。
4. 電氣布線：可選導線直連或 DIN 插座（選配 HS2/HS2LED 插座）。
典型應用場景
? OEM 設備集成：如自動化裝配線、包裝機械的多缸同步控制。
? 真空系統：兼容 310V/410 真空閥（0-28" Hg），適用于抓取、搬運設備。
? 分區控制：隔離塞實現多工位獨立調壓，滿足復雜工藝需求。
四、核心優勢與行業價值
1. 降本增效
? 減少 90% 獨立閥管路成本，縮短安裝工時 50%。
? 集中排氣降低能耗，符合 ISO 50001 能效標準。
2. 高可靠性設計
? 陽極氧化鋁材抗腐蝕，適用溫度 0-50°C（文檔 SPEC 驗證）。
? O 型圈密封耐受 125 psig (8.5 bar) 沖擊壓力。
3. 靈活擴展性
? 模塊化設計支持 2-12 站自由組合，適配設備升級需求。
五、技術參數總覽
指標 參數值
最大工作壓力 125 psig (8.5 bar)
真空兼容性 0-28" Hg（需 V 系列閥門）
密封材料 Buna-N 橡膠（耐油性認證）
單站重量 ≈0.12 kg（鋁材實測）
防護等級 IP40（防塵設計）
選型提示
- 基礎型號：410M-XX（XX=工作站數，如 410M-06 為6站）。
- 必選配件：410M-VMK（按站數訂購，如6站需×6套）。
