產品定位與系列歸屬

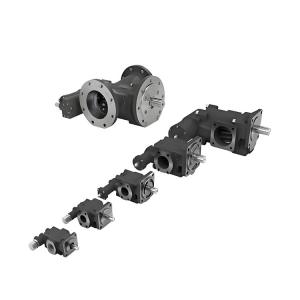

RZ3-3408-454607屬Rickmeier R45中排量系列，定位高負荷工業潤滑與液壓系統，采用三部分式模塊化外殼設計，支持定制接口（如SAE/DIN法蘭）。
排量范圍35–160 cm3/rev（R45系列基準），最大工作壓力25 bar（峰值壓力耐受37.5 bar），適配流量需求≤400 L/min的場景。
核心選型參數指南
1. 流量與壓力匹配
參數 選型要求 風險提示
流量需求 按系統最大流量×1.1倍選型 流量不足導致系統散熱不良或供油中斷
工作壓力 ≤20 bar（長期）· 25 bar（峰值） 超壓運行加速密封老化· 安全閥強制開啟
轉速范圍 800–3600 rpm（推薦2200–3000 rpm） 低轉速下容積效率驟降· 高轉速引發氣蝕
2. 介質特性適配
? 粘度范圍：5–20,000 mm2/s，最佳工作粘度20–460 mm2/s（如ISO VG 220液壓油）。
? 低粘度介質（<10 mm2/s）：需選配DU涂層軸承+機械密封· 防止內泄漏增大。
? 高粘度介質（>1000 mm2/s）：預熱至40–60℃· 降低啟動扭矩。
? 腐蝕性介質：
? 酸性/堿性介質（pH<6或>10）· 指定C4不銹鋼涂層或鎳基合金齒輪。
? 含顆粒介質（>25μm）· 前置100μm過濾器· 避免硬質顆粒劃傷齒面。
特殊工況適配設計
1. 溫度與密封方案
工況溫度 密封選型 失效風險
-25°C–+80°C 標配NBR橡膠密封 NBR低溫脆化· 高溫硬化
80°C–+150°C 必選FKM氟橡膠密封 常規密封碳化泄漏
頻繁冷熱沖擊 加裝PTFE補償環 密封唇口開裂
2. 雙向流需求（UNI功能）
? 若系統需正反轉切換（如船舶變向· 風電變槳）· 必須選配 “UNI”系列變體（標準泵反轉致齒輪脫落）。
? 配置要求：
? 驅動端配Oldham聯軸器· 消除軸向力；
? 禁止搭配機械密封（僅支持徑向軸封）。
安裝與驅動配置要點
1. 軸端連接：
? 電機輸出軸需匹配ISO公制花鍵（默認）或DIN 5480標準· 偏差>0.05mm引振顫。
? 嚴禁軸向力傳遞· 聯軸器預留0.1–0.3Mm浮動間隙。
2. 空間約束：
? R45系列泵體重量≤35 kg· 允許臥式/立式安裝；
? 維護側預留≥50cm操作空間· 便于軸承更換。
選型誤區與規避措施
常見錯誤 后果 糾正方案
未標注高溫工況 密封失效· 泄漏率↑300% 訂貨時聲明介質溫度及變化范圍
反轉需求未選UNI型號 齒輪脫落· 殼體碎裂 系統設計階段確認轉向邏輯
干運轉超30秒 軸承燒結· 扭矩激增 增設干運轉保護傳感器
出口管路未裝安全閥 壓力沖擊致端蓋爆裂 集成差壓式安全閥（設定值≤20 bar）
