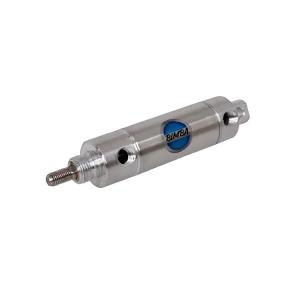

Bimba氣缸041.25-DG 是Bimba公司推出的高性能雙作用氣缸，專為工業自動化場景設計。采用304不銹鋼缸體和特殊密封技術，具備耐腐蝕、耐磨特性，適用于高負載、高頻率工作環境（如汽車裝配線、包裝機械）。
安裝規范
1. 安裝前檢查
? 清潔系統：確保氣路無雜質，使用分水過濾器（過濾精度≤5μm）和油霧器（無油潤滑氣缸除外）。
? 部件檢查：確認活塞桿無彎曲、缸體無劃痕，移除運輸防護罩。
安裝步驟
1. 負載對準：活塞桿軸線需與負載運動方向一致，避免偏心載荷（推薦使用V型接頭或關節接頭）。
2. 固定方式：
? 法蘭安裝：螺栓扭矩≤15 N·m，避免直接承受推力。
? 尾部耳軸安裝：預留擺動間隙（≥0.5mm），并定期加注潤滑油。
3. 水平校準：采用“三點法”檢測（活塞桿全伸/中位/縮回時用水平儀校準）。
操作與調速
1. 空載測試
首次啟動前，以工作壓力空載運行2–5次，檢查異常噪音或卡滯。
2. 速度調節
? 水平安裝：采用排氣節流閥（平穩性更佳）。
? 垂直安裝：
1. 連接負載，調節減壓閥至目標壓力（如5 bar）；
2. 用進氣節流閥微調速度，避免負載下墜。
3. 緩沖調整
初始狀態：緩沖閥完全打開（逆時針旋到底）；
逐步順時針旋轉增大阻尼，直至活塞無沖擊。
五、維護與故障處理
1. 定期維護
項目 頻率 操作
分水過濾器放水 每日 排放冷凝水
油霧器加油 每周 使用ISO VG32潤滑油
滑動部潤滑 6個月 加涂鋰基潤滑脂（無油氣缸）
2. 常見故障排除
故障現象 可能原因 解決方案
活塞桿漏氣 密封圈老化 更換密封件（需返廠維修）
運動速度不穩 氣路堵塞或節流閥故障 清潔氣路、檢查閥響應
末端沖擊過大 緩沖失效 重新調節緩沖閥或更換
安全須知
? 禁止超壓使用：工作壓力＞8 bar可能導致缸體爆裂；
? 環境限制：避免強酸、高溫（＞80°C）環境，以防密封失效；
? 電氣安全：配套電磁閥需接地，防止靜電干擾。
