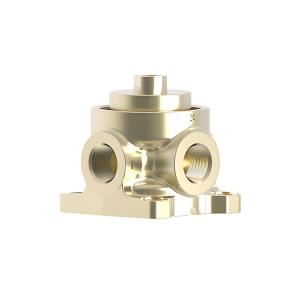

Humphrey隔膜提升閥500AB310優化氣密性

分類：技術中心 49人瀏覽 2025-07-25

標簽：Humphrey 隔膜提升閥 500AB310 分享到：

隔膜提升閥的核心工作原理

Humphrey 500AB310隔膜提升閥的核心技術原理建立在精密的氣動控制與機械結構協同的基礎上，通過一系列創新設計解決了傳統閥門在氣密性和響應速度上的固有矛盾。該閥門采用空氣先導控制模式，與傳統電磁閥或機械驅動閥門相比，在易燃易爆、強腐蝕等嚴苛工業環境中展現出顯著優勢。其工作過程可分為三個精密配合的階段，共同構成高效可靠的流體控制機制。

不平衡空氣彈簧復位機制

500AB310的核心創新在于其革命性的不平衡空氣彈簧復位系統，這一設計徹底改變了傳統依賴機械彈簧的復位方式。在非工作狀態下，閥腔上腔持續通入0.3-0.5MPa的穩壓空氣，形成穩定的氣壓環境。這一氣壓作用于彈性隔膜上表面，產生持續向下的壓力，使隔膜緊密貼合在精加工的閥座密封面上，形成初始密封。當系統壓力波動時，該氣壓能自適應調整密封比壓，確保不同工況下的密封可靠性。

動態響應過程：當先導信號觸發時，控制腔室在毫秒級時間內完成充排氣過程。壓縮空氣通過1/8 NPSF先導口迅速進入控制腔，在隔膜上表面形成超過復位彈簧預緊力的壓力。這一壓力差驅動隔膜組件克服空氣彈簧壓力，實現精準的4mm行程提升，閥門瞬間開啟。

流量控制特性：閥門采用全通徑流道設計，通道直徑與管道內徑完全匹配，有效避免了傳統堰式隔膜閥的節流效應。結合隔膜的拋物線形變特性，500AB310在60%行程范圍內實現了接近線性的流量特性，Cv值高達2.67，遠超同類產品水平。

先導控制邏輯與流體動力學優化

500AB310的空氣先導控制系統采用三端口雙位置（3/2）設計，通過微型化流道和優化先導氣壓路徑實現了驚人的響應速度。先導氣路經過多級整流與阻尼處理，消除了壓力波動對主閥工作的干擾，確?？刂菩盘?hào)穩定可靠。主閥與先導閥之間的聯動采用直接作用式設計，無需機械杠桿傳動，減少了響應延遲和機械磨損。

先導閥-主閥聯動機制：當先導信號到達時，控制活塞在氣壓作用下瞬時動作，通過剛性推桿直接作用于隔膜組件。這一直接傳動方式避免了傳統隔膜閥的彈性變形延遲，使閥門啟閉時間控制在100ms以內，滿足600次/分鐘的高頻切換需求。

流體動力學優化：閥體內部流道采用計算流體動力學（CFD）優化設計，消除了湍流區和局部渦流現象。在閥腔關鍵部位設置的四組引流筋板，有效引導介質流動方向，減少了對隔膜的直接沖擊。結合表面粗糙度Ra≤0.8μm的鏡面拋光處理，顯著降低了含顆粒介質在密封面上的沉積風險。

溫度-壓力自適應結構

針對工業環境中常見的溫度波動問題，500AB310采用熱補償結構設計，確保在-20℃至150℃工作溫度范圍內保持穩定密封。核心創新在于閥座支撐環采用不銹鋼-聚四氟乙烯復合結構，兩種材料的熱膨脹系數差異形成了自適應密封機制：溫度升高時，聚四氟乙烯內襯的膨脹率高于金屬閥體，反而增加了密封比壓，補償了高溫導致的材料軟化問題。

材料選擇：隔膜采用丁納橡膠（NBR）-聚四氟乙烯（PTFE）復合層壓結構，兼顧了彈性和耐腐蝕性雙重需求。閥體則選用高強度黃銅合金，兼顧了耐腐蝕性和導熱性，在溫度突變工況下有效減少了熱應力變形。

極端工況應對：在蒸汽應用場景中，閥門特別設計了雙道迷宮式散熱槽，將閥腔工作溫度有效控制在225°F（107℃）安全閾值內。同時，隔膜中央嵌入不銹鋼骨架環，防止熱介質導致的蠕變變形，確保高溫下的密封完整性。
