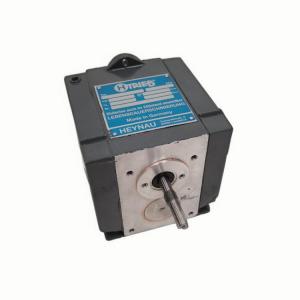

Heynau蝸輪蝸桿減速機4W-B70設計解析

分類：技術中心 155人瀏覽 2025-07-15

4W-B70 隸屬于德國海諾（Heynau）明星產品線 W系列蝸輪蝸桿減速機，定位中型負載工業傳動核心單元：
行業角色：介于輕載型2W系列（<20kgf·m）與重型6W系列（>200kgf·m）之間，補齊20~150kgf·m關鍵負載區間空缺。
技術定位對比表
系列扭矩范圍 (kgf·m) 速比范圍效率峰值
4W-B (如4W-B70) 20~150 5:1~100:1 **78%**（單級）
2W系列 1~20 7.5:1~80:1 82%
6W系列 150~600 10:1~100:1 75%
雙材料蝸輪工藝
蝸桿：20MnCr5合金鋼經滲碳淬火（HRC58±2），表面粗糙度Ra≤0.8μm
蝸輪：離心鑄造錫青銅（CuSn12）齒冠+鑄鐵輪轂，實現抗咬合性與沖擊載荷分散
自鎖與超低背隙設計
單向自鎖角：蝸桿導程角≤3.5°，滿足起重機/提升機安全自鎖需求
背隙控制：出廠預緊調節，**≤12弧分**（精密級選項可做到≤8弧分）
模塊化腔體系統
密封升級：IP65防護 + 徑向迷宮油封（防潤滑脂滲漏）
安裝自由度：支持底座式（V1）、法蘭式（V3）、軸裝式（V5）
冷卻方案：自然冷卻（標準型） / 強制風冷（FC型） / 水冷套（WC型）
耐久性驗證（第三方報告）
測試項目標準條件 4W-B70實測
熱平衡溫度 24h滿載運行（環境40℃） **≤93℃**（＜國標限值95℃）
壽命周期每日10h連續載荷沖擊 **＞25,000小時**（齒面磨損＜0.1mm）
瞬時過載 250%額定扭矩（5分鐘）軸承無塑性變形
能效優勢
對比斜齒輪減速機：**低轉速工況下能耗降低18%**（速比≥30:1時）
空載損耗：≤0.3kW（1000rpm輸入轉速時）
