旋轉扭矩傳感器工作原理，安裝方法及應用

分類：技術中心 2296人瀏覽 2020-10-09

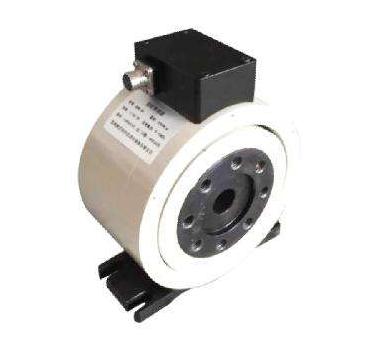

扭矩傳感器是對各種旋轉或非旋轉機械部件上對扭轉力矩感知的檢測。扭矩傳感器將扭力的物理變化轉換成精確的電信號。扭矩傳感器可以應用在制造粘度計，電動（氣動，液力）扭力扳手，它具有精度高，頻響快，可靠性好，壽命長等優點。

工作原理
旋轉扭矩的測量：采用應變片電測技術 ,在彈性軸上組成應變橋,向應變橋提供電源即可測得該彈性軸受扭的電信號。將該應變信號放大后，經過壓/頻轉換，變成與扭應變成正比的頻率信號。

注意事項
1.安裝時，不能帶電操作，切莫直接敲打、碰撞傳感器。
2.聯軸器的緊固螺栓應擰緊 ,聯軸器的外面應加防護罩，避免人身傷害。
3.信號線輸出不得對地 ,對電源短路,輸出電流不大于10mA? 屏蔽電纜線的屏蔽層必須與 +15V電源的公共端（電源地）連接。

安裝使用
1、使用環境：扭矩傳感器應安裝在環境溫度為0℃ ～ 60℃，相對濕度小于90%，無易燃、易爆品的環境里。不宜安裝在強電磁干擾的環境中。

2、連接方式：扭矩傳感器與動力設備、負載設備之間的連接
（1）彈性柱銷聯軸器連接如圖13所示，此種連接方式結構簡單，加工容易，維護方便。能夠微量補償安裝誤差造成的軸的相對偏移，同時能起到輕微減振的作用。適用于中等載荷、起動頻繁的高低速運轉場合，工作溫度為-20-70℃。
（2）剛性聯軸器連接，這種連接形式結構簡單，成本低，無補償性能，不能緩沖減振，對兩軸的安裝精度較高。用于振動很小的工況條件。

3、安裝要求：
（1）扭矩傳感器可水平安裝，也可垂直安裝。
（2動力設備、傳感器、負載設備應安裝在穩固的基礎上，以避免過大的震動，否則可能發生數據不穩，降低測量精度，甚至損壞傳感器。
（3）采用彈性柱銷聯軸器或剛性聯軸器連接。
（4）動力設備、傳感器、負載設備軸線的同心度應小于Φ0.05mm。

信號處理
1、扭矩信號輸出基本形式：
方波信號、脈沖信號，可根據用戶需要制成電壓模擬信號輸出或電流模擬信號輸出（單向、靜止扭矩測量）。
2、扭矩信號處理形式：
扭矩傳感器輸出的頻率信號送到頻率計或數字表，直接讀取與扭矩成正比的頻率信號或電壓、電流信號。扭矩傳感器的扭矩與頻率信號送給單片機二次儀表，直接顯示實時扭矩值、轉速及輸出功率值及 RS232通訊信號。直接將扭矩與轉速的頻率信號送給計算機或 PLD進行處理。

應用
動態扭矩傳感器是一種測量各種扭矩、轉速及機械功率的精密測量儀器。應用范圍十分廣泛，主要用于：
1、電動機、發動機、內燃機等旋轉動力設備輸出扭矩及功率的檢測；
2、風機、水泵、齒輪箱、扭力板手的扭矩及功率的檢測；
3、鐵路機車、汽車、拖拉機、飛機、船舶、礦山機械中的扭矩及功率的檢測；
4、可用于污水處理系統中的扭矩及功率的檢測；
5、可用于制造粘度計；
6、可用于過程工業和流程工業中
