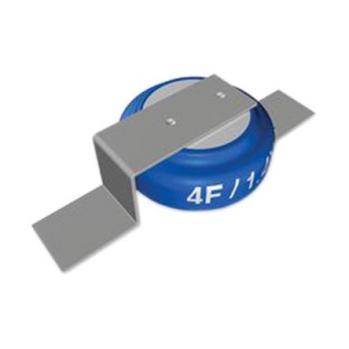

電容器是儲存電量和電能（電勢能）的元件。一個導體被另一個導體所包圍，或者由一個導體發出的電場線全部終止在另一個導體的導體系，稱為電容器。

兩個相互靠近的導體，中間夾一層不導電的絕緣介質，這就構成了電容器。當電容器的兩個極板之間加上電壓時，電容器就會儲存電荷。電容器的電容量在數值上等于一個導電極板上的電荷量與兩個極板之間的電壓之比。電容器的電容量的基本單位是法拉(F)。在電路圖中通常用字母C表示電容元件。

電容器在調諧、旁路、耦合、濾波等電路中起著重要的作用。晶體管收音機的調諧電路要用到它，彩色電視機的耦合電路、旁路電路等也要用到它。

隨著電子信息技術的日新月異，數碼電子產品的更新?lián)Q代速度越來越快，以平板電視（LCD和PDP）、筆記本電腦、數碼相機等產品為主的消費類電子產品產銷量持續增長，帶動了電容器產業增長。

作用
在直流電路中，電容器是相當于斷路的。電容器是一種能夠儲藏電荷的元件，也是最常用的電子元件之一。

這得從電容器的結構上說起。最簡單的電容器是由兩端的極板和中間的絕緣電介質（包括空氣）構成的。通電后，極板帶電，形成電壓（電勢差），但是由于中間的絕緣物質，所以整個電容器是不導電的。不過，這樣的情況是在沒有超過電容器的臨界電壓（擊穿電壓）的前提條件下的。我們知道，任何物質都是相對絕緣的，當物質兩端的電壓加大到一定程度后，物質都是可以導電的，我們稱這個電壓為擊穿電壓。電容也不例外，電容被擊穿后，就不是絕緣體了。不過在中學階段，這樣的電壓在電路中是見不到的，所以都是在擊穿電壓以下工作的，可以被當做絕緣體看。

但是，在交流電路中，因?yàn)殡娏鞯姆较蚴请S時間成一定的函數關系變化的。而電容器充放電的過程是有時間的，這個時候，在極板間形成變化的電場，而這個電場也是隨時間變化的函數。實際上，電流是通過電場的形式在電容器間通過的。

電容器的作用：
耦合：用在耦合電路中的電容稱為耦合電容，在阻容耦合放大器和其他電容耦合電路中大量使用這種電容電路，起隔直流通交流作用。

濾波：用在濾波電路中的電容器稱為濾波電容，在電源濾波和各種濾波器電路中使用這種電容電路，濾波電容將一定頻段內的信號從總信號中去除。

退耦：用在退耦電路中的電容器稱為退耦電容，在多級放大器的直流電壓供給電路中使用這種電容電路，退耦電容消除每級放大器之間的有害低頻交連。

高頻消振：用在高頻消振電路中的電容稱為高頻消振電容，在音頻負反饋放大器中，為了消振可能出現的高頻自激，采用這種電容電路，以消除放大器可能出現的高頻嘯叫。

諧振：用在LC諧振電路中的電容器稱為諧振電容，LC并聯和串聯諧振電路中都需這種電容電路。

旁路：用在旁路電路中的電容器稱為旁路電容，電路中如果需要從信號中去掉某一頻段的信號，可以使用旁路電容電路，根據所去掉信號頻率不同，有全頻域（所有交流信號）旁路電容電路和高頻旁路電容電路。

中和：用在中和電路中的電容器稱為中和電容。在收音機高頻和中頻放大器，電視機高頻放大器中，采用這種中和電容電路，以消除自激。

定時：用在定時電路中的電容器稱為定時電容。在需要通過電容充電、放電進行時間控制的電路中使用定時電容電路，電容起控制時間常數大小的作用。

積分：用在積分電路中的電容器稱為積分電容。在電勢場掃描的同步分離電路中，采用這種積分電容電路，可以從場復合同步信號中取出場同步信號。

微分：用在微分電路中的電容器稱為微分電容。在觸發器電路中為了得到尖頂觸發信號，采用這種微分電容電路，以從各類（主要是矩形脈沖）信號中得到尖頂脈沖觸發信號。

補償：用在補償電路中的電容器稱為補償電容，在卡座的低音補償電路中，使用這種低頻補償電容電路，以提升放音信號中的低頻信號，此外，還有高頻補償電容電路。

自舉：用在自舉電路中的電容器稱為自舉電容，常用的OTL功率放大器輸出級電路采用這種自舉電容電路，以通過正反饋的方式少量提升信號的正半周幅度。

分頻：在分頻電路中的電容器稱為分頻電容，在音箱的揚聲器分頻電路中，使用分頻電容電路，以使高頻揚聲器工作在高頻段，中頻揚聲器工作在中頻段，低頻揚聲器工作在低頻段。

負載電容：是指與石英晶體諧振器一起決定負載諧振頻率的有效外界電容。負載電容常用的標準值有16pF、20pF、30pF、50pF和100pF。負載電容可以根據具體情況作適當?shù)恼{(diào)整，通過調整一般可以將諧振器的工作頻率調到標稱值。

電容器的分類
根據分析統計，電容器主要分為以下10類：

1．按照結構分三大類：固定電容器、可變電容器和微調電容器。

2．按電解質分類：有機介質電容器、無機介質電容器、電解電容器、電熱電容器和空氣介質電容器等。

3. 按用途分有：高頻旁路、低頻旁路、濾波、調諧、高頻耦合、低頻耦合、小型電容器。

4．按制造材料的不同可以分為：瓷介電容、滌綸電容、電解電容、鉭電容，還有先進的聚丙烯電容等等。

5．高頻旁路：陶瓷電容器、云母電容器、玻璃膜電容器、滌綸電容器、玻璃釉電容器。

6．低頻旁路：紙介電容器、陶瓷電容器、鋁電解電容器、滌綸電容器。

7. 濾波：鋁電解電容器、紙介電容器、復合紙介電容器、液體鉭電容器。

8．調諧：陶瓷電容器、云母電容器、玻璃膜電容器、聚苯乙烯電容器。

9．低耦合：紙介電容器、陶瓷電容器、鋁電解電容器、滌綸電容器、固體鉭電容器。

10．小型電容：金屬化紙介電容器、陶瓷電容器、鋁電解電容器、聚苯乙烯電容器、固體鉭電容器、玻璃釉電容器、金屬化滌綸電容器、聚丙烯電容器、云母電容器。

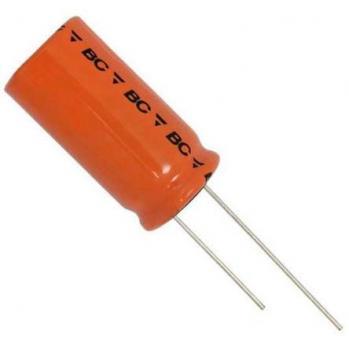

鋁電解電容器
用浸有糊狀電解質的吸水紙夾在兩條鋁箔中間卷繞而成，薄的氧化膜作介質的電容器。因?yàn)檠趸び袉蜗驅щ娦再|(zhì)，所以電解電容器具有極性。其特點如下：

1. 容量大，能耐受大的脈動電流。

2. 容量誤差大，泄漏電流大；普通的不適于在高頻和低溫下應用，不宜使用在25kHz以上頻率。

3. 低頻旁路、信號耦合、電源濾波。

鉭電解電容器
用燒結的鉭塊作正極，電解質使用固體二氧化錳。溫度特性、頻率特性和可靠性均優于普通電解電容器，特別是漏電流極小，貯存性良好，壽命長，容量誤差小，而且體積小，單位體積下能得到最大的電容電壓乘積。其對脈動電流的耐受能力差，若損壞易呈短路狀態。常應用于超小型高可靠機件中。

自愈式并聯電容器
結構與紙質電容器相似，但用聚脂、聚苯乙烯等低損耗塑材作介質。特點如下：

1. 頻率特性好，介電損耗小。

2. 不能做成大的容量，耐熱能力差。

3. 濾波器、積分、振蕩、定時電路。瓷介電容器　穿心式或支柱式結構瓷介電容器，它的一個電極就是安裝螺絲。引線電感極小，頻率特性好，介電損耗小，有溫度補償作用。

4. 不能做成大的容量，受振動會引起容量變化。

5. 特別適于高頻旁路。

獨石電容器(多層陶瓷電容器)
在若干片陶瓷薄膜坯上被覆以電極槳材料，疊合后一次繞結成一塊不可分割的整體，外面再用樹脂包封而成。是一種小體積、大容量、高可靠和耐高溫的新型電容器。高介電常數的低頻獨石電容器也具有穩定的性能，體積極小，容量誤差較大。一般是用兩條鋁箔作為電極，中間以厚度為0.008～0.012mm的電容器紙隔開重疊卷繞而成。制造工藝簡單，價格便宜，能得到較大的電容量。

金屬化聚丙烯電容器
一般在低頻電路內，通常不能在高于3～4MHz的頻率上運用。油浸電容器的耐壓比普通紙質電容器高，穩定性也好，適用于高壓電路微調電容器(半可變電容器)　電容量可在某一小范圍內調整，并可在調整后固定于某個電容值。

瓷介微調電容器的電荷量高，體積也小，通?？煞譃閳A管式及圓片式兩種。云母和聚苯乙烯介質的通常都采用彈簧式東，結構簡單，但穩定性較差。線繞瓷介微調電容器是拆銅絲〈外電極〉來變動電容量的，故容量只能變小，不適合在需反復調試的場合使用。

陶瓷電容器

用高介電常數的電容器陶瓷〈鈦酸鋇一氧化鈦〉擠壓成圓管、圓片或圓盤作為介質，并用燒滲法將銀鍍在陶瓷上作為電極制成。它又分高頻瓷介和低頻瓷介兩種。具有小的正電容溫度系數的電容器，用于高穩定振蕩回路中，作為回路電容器及墊整電容器。

低頻瓷介電容器限于在工作頻率較低的回路中作旁路或隔直流用，或?qū)Ψ€(wěn)定性和損耗要求不高的場合〈包括高頻在內〉。這種電容器不宜使用在脈沖電路中，因?yàn)樗鼈円子诒幻}沖電壓擊穿。

高頻瓷介電容器
適用于高頻電路云母電容器，就結構而言，可分為箔片式及被銀式。被銀式電極為直接在云母片上用真空蒸發法或燒滲法鍍上銀層而成，由于消除了空氣間隙，溫度系數大為下降，電容穩定性也比箔片式高。頻率特性好，電荷量值高，溫度系數小，不能做成大的容量。廣泛應用在高頻電器中，并可用作標準電容器。

玻璃釉電容器
由一種濃度適于噴涂的特殊混合物噴涂成薄膜而成，介質再以銀層電極經燒結而成"獨石"結構，性能可與云母電容器媲美，能耐受各種氣候環境，一般可在200℃或更高溫度下工作，額定工作電壓可達500V。

檢測方法
1. 檢測10pF以下的小電容：因10pF以下的固定電容器容量太小，用萬用表進行測量，只能定性的檢查其是否有漏電，內部短路或擊穿現象。測量時，可選用萬用表R×10k擋，用兩表筆分別任意接電容的兩個引腳，阻值應為無窮大。若測出阻值(指針向右擺動)為零，則說明電容漏電損壞或內部擊穿。

2. 檢測10PF～001μF固定電容器：通過判斷是否有充電現象，進而判斷其好壞。萬用表選用R×1k擋。兩只三極管的β值均為100以上，且穿透電流要小。可選用3DG6等型號硅三極管組成復合管。萬用表的紅和黑表筆分別與復合管的發射極e和集電極c相接。由于復合三極管的放大作用，把被測電容的充放電過程予以放大，使萬用表指針擺幅度加大，從而便于觀察。

應注意的是：在測試操作時，特別是在測較小容量的電容時，要反復調換被測電容引腳接觸A、B兩點，才能明顯地看到萬用表指針的擺動。對于001μF以上的固定電容，可用萬用表的R×10k擋直接測試電容器有無充電過程以及有無內部短路或漏電，并可根據指針向右擺動的幅度大小估計出電容器的容量。

故障處理
1. 電容器的常見故障。當發現電容器的下列情況之一時應立即切斷電源。
（1）電容器外殼膨脹或漏油。
（2）套管破裂，發生閃絡有火花。
（3）電容器內部聲音異常。
（4）外殼溫升高于55℃以上示溫片脫落。

2. 電容器的故障處理
（1）當電容器爆炸著火時，就立即斷開電源，并用砂子和干式滅火器滅火。
（2）當電容器的保險熔斷時，應向調度匯報，待取得同意后再拉開電容器的斷路器。切斷電源對其進行放電，先進行外部檢查，如套管的外部有無閃絡痕跡，外殼是否變形，漏油及接地裝置有無短路現象等，并搖測極間及極對地的絕緣電阻值，檢查電容器組接線是否完整、牢固，是否有缺相現象，如未發現故障現象，可換好保險后投入。如送電后保險仍熔斷，則應退出故障電容器，而恢復對其余部分送電。如果在保險熔斷的同時，斷路器也跳閘，此時不可強送。須待上述檢查完畢換好保險后再投入。
（3）電容器的斷路器跳閘，而分路保險未斷，應先對電容器放電三分鐘后，再檢查斷路器電流互感器電力電纜及電容器外部等。若未發現異常，則可能是由于外部故障母線電壓波動所致。經檢查后，可以試投；否則，應進一步對保護全面的通電試驗。通過以上的檢查、試驗，若仍找不出原因，則需按制度辦事，對電容器逐漸進行試驗。未查明原因之前，不得試投。

3. 處理故障電容器時的安全事項。由于電容器的兩極具有剩留殘余電荷的特點，所以，首先應設法將其電荷放盡，否則容易發生觸電事故。處理故障電容器時，首先應拉開電容器組的斷路器及其上下隔離開關，如采用熔斷器保護，則應先取下熔絲管。此時，電容器組雖已經過放電電阻自行放電，但仍會有部分殘余電荷，因此，必須進行人工放電。放電時，要先將接地線的接地端與接地網固定好，再用接地棒多次對電容器放電，直至無火花和放電聲為止，最后將接地線固定好。同時，還應注意，電容器如果有內部斷線、熔絲熔斷或引線接觸不良時，其兩極間還可能會有殘余電荷，而在自動放電或人工放電時，這些殘余電荷是不會被放掉的。故運行或檢修人員在接觸故障電容器前，還應戴好絕緣手套，并用短路線短接故障電容器的兩極以使其放電。另外，對采用串聯接線方式的電容器還應單獨進行放電。
