物聯網傳感器技術在供水管網漏損監測中的應用

分類：行業動態 1344人瀏覽 2019-09-23

標簽：傳感器分享到：

9月9日，江蘇省鎮江市自來水公司發布消息稱，通過借助物聯網傳感器檢測技術，2019年1至8月，鎮江市自來水綜合管損率為10.8%，已接近國務院制定的供水管網漏損率目標，并有望提前達標。國務院新版《城市供水管網漏損控制及評定標準》規定：到2020年，全國公共供水管網漏損率控制在10%以內。

分區計量流量計，資料圖

數據顯示，鎮江市DN75毫米(DN即管道的公稱直徑)以上的公共供水管網長約2000公里。這些管道埋設于地下，屬于隱蔽工程，用肉眼無法看出管道哪里有漏點。傳統尋找漏點的方法，是測漏人員在夜深人靜時用聽音器進行人工測漏。這種方法針對性差、效果有限，一年僅可找到300多個漏點。

據鎮江市自來水公司生產安全部相關負責人介紹，2017年起，鎮江市推行DMA(獨立計量區域)分區計量。通過對供水管道網絡進行獨立分區，并在每個區域的進水管和出水管上安裝流量計傳感器進行計量，通過網格化管理，從而實現對各個區域漏損狀況進行監測。

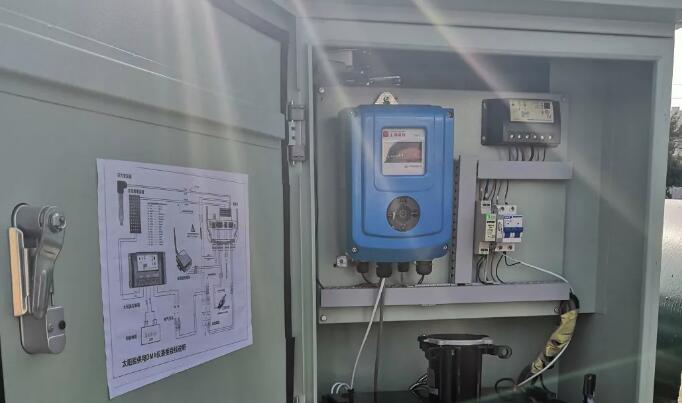

供水管道上的物聯網傳感器監測設備，資料圖

截至目前，鎮江市已安裝600多只分區計量水表，對相應“小區域”的水量變化進行數據分析。對于一些重點區域，還在軟件上設定了夜間小流量監控報警，每當流量變化大于5立方米/小時，數據欄自動報警提示，以便工作人員及時實地測漏分析原因。例如，2019年2月，系統報警：大橋家園片區夜間最小流量有所上升，凌晨流量達8立方米/小時。經過測漏維修后，現該片區夜間最小流量降至2立方米/小時。

僅2019年上半年，鎮江市利用區域計量、大表遠傳等數據集成，加強區域水量數據分析和預警，及時發現和處理了鎮江衛校片區、江濱新村、山林苑、長江花園等區域的新增漏損。

據介紹，堵漏的另一件利器是防漏于未然，鎮江市自來水公司與相關技術公司合作，為市區夢溪路、金西水廠出廠水主供水管道共安裝了10只壓力傳感器監測設備。

這些壓力傳感器、聽音器等傳感器，能夠接收壓力和噪聲信號，從而判斷2公里區域范圍內的管道是否存在漏點，從而降低突發爆管風險，提前做好預判。今夏高峰供水前，傳感器監測到夢溪路一處DN600混凝土管線報警壓力值有變化，市自來水公司立即派人開挖維修，結果發現一個小漏點。經過維修后，管道壓力恢復正常。

據了解，該項技術實現了市政管網在線檢測，在國內達領先水平，真正將事后被動爆管維修轉變?yōu)槭虑半[患排除。接下來，還將有條件試行管道內部安裝可視探頭直觀檢測等先進技術，對老舊供水管網進行全身體檢，有針對性地進行重點測漏。
