彈性導體是具有廣泛應用前景的柔性智能可穿戴設備，近年來，應變傳感器作為彈性導體的典型代表一直是研究的熱點。眾所周知，應變傳感器需要對拉伸等應變具有靈敏的電信號響應，研究人員在追求應變傳感器高靈敏度的同時，往往忽略了電信號如何不受干擾地傳遞出去，用傳統金屬導線穿戴舒適性大打折扣，而且不能滿足服裝變形和肢體運動的要求；用普通彈性導體，在傳感器位置產生的電信號會受到傳遞過程中產生電信號的干擾甚至覆蓋。如何傳遞應變傳感器的電信號？青島大學曲麗君教授團隊和深圳大學張學記教授團隊的研究獲得了突破。
為了解決上述問題，青島大學曲麗君教授團隊和深圳大學張學記教授團隊通過“預應力法”在聚氨酯彈性復合長絲表面構筑出了具有蠕蟲形石墨烯導電微層的超彈性導電纖維（圖1）。該纖維在815%拉伸倍數內有可逆電信號響應，其中在220%拉伸倍數內導電纖維表現出理想的電信號響應不靈敏，可以很好地滿足織物在復雜形變中電信號的傳遞。

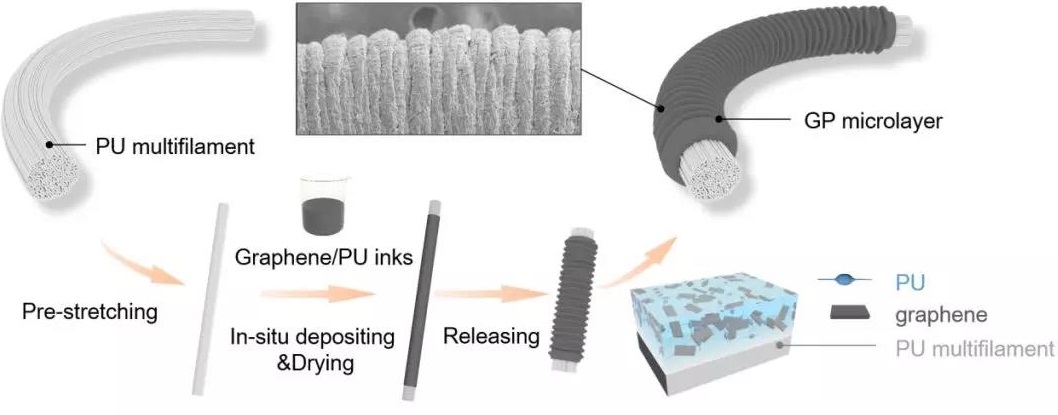

圖1. 具有蠕蟲形石墨烯微層的應變不靈敏超彈性導電纖維
該導電纖維的應變不靈敏性能工作原理是微層褶皺先被拉直，在褶皺拉直過程中電信號變化非常小（圖2）。為了直觀表達應變不靈敏性能，研究者對不同倍數預應力處理的彈性導電纖維做了幾組對比應用實驗（圖3），300%預應力處理的導電纖維為GP300@filament在220%拉伸時電阻變化率ΔR/R0<0.1,此響應小到可以忽略不計。模擬GP300@filament在織物復雜形變和人體關節運動過程中電信號的響應（圖3e），LED燈在織物形變過程中亮度不變，電阻變化率非常小，說明了應變不靈敏導電纖維在智能可穿戴中用作電信號傳遞的可行性，為柔性智能可穿戴的發展提供了新思路。

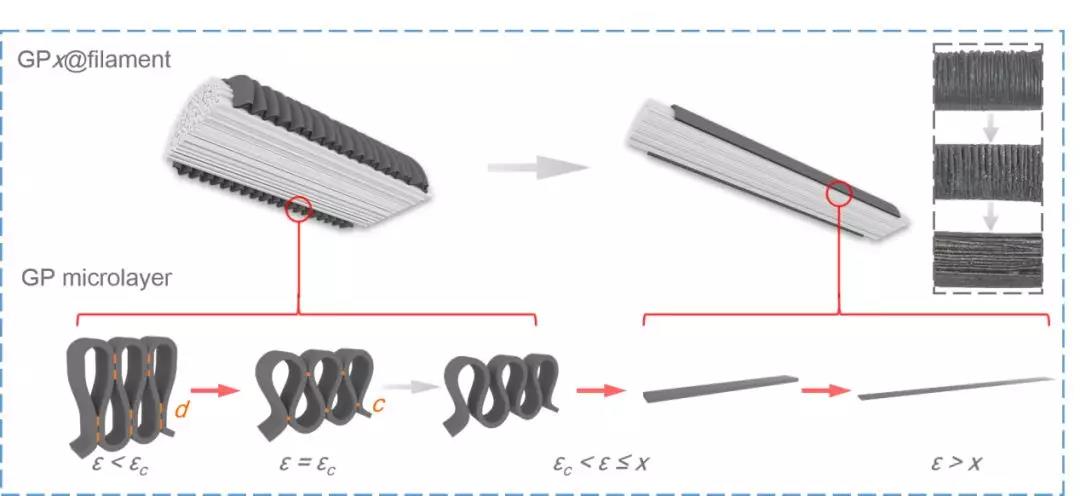

圖2. 具有蠕蟲形石墨烯微層的彈性導電纖維應變不靈敏原理圖

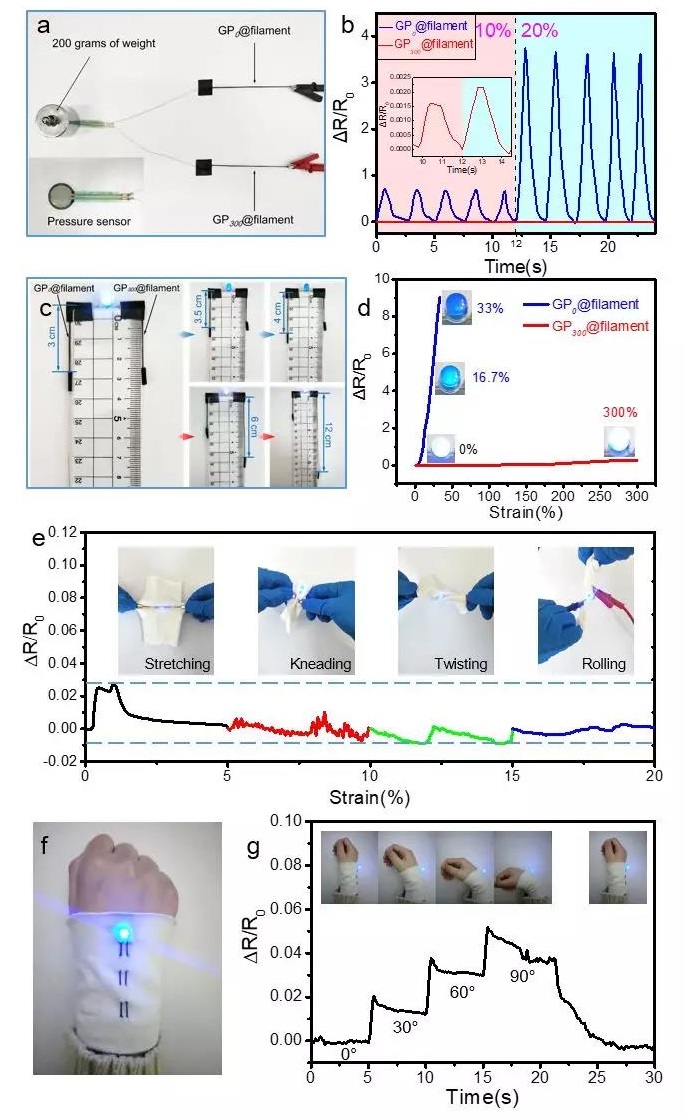

圖3. 應變不靈敏導電纖維的應用：（a-b）使用GP0@filament和GP300@filament做導線的簡易天平及電信號響應；（c-d）使用GP0@filament和GP300@filament做導線的LED燈亮度變化及電信號響應；（e）GP300@filament在織物中對復雜形變響應情況；（f-g）GP300@filament穿戴在關節處的響應情況
以上成果近期發表于學術期刊Nano Letters（影響因子：12.279），論文題目為“Stretchable Conductive Fibers of Ultrahigh Tensile Strain and Stable Conductance Enabled by a Worm-shaped Graphene Microlayer”，該論文共同第一作者為青島大學碩士研究生孫奉強、副教授田明偉以及曼徹斯特大學博士生孫玄同，共同通訊作者青島大學曲麗君教授、北京科技大學許太林教授以及深圳大學張學記教授，青島大學為第一單位，北京科技大學、曼徹斯特大學和深圳大學為合作單位。
青島大學智能可穿戴技術研究中心成立于2018年6月，融合電子、機械、材料、物理學、化學、生物學、醫學等多學科與技術，結合新材料開發、傳感新方法及傳感新器件的構建與設計。
關于傳感器材料
傳感器材料分半導體材料、陶瓷材料、金屬材料和有機材料四大類。
