LVDT是什么線性可變位移傳感器？

LVDT是一種機電裝置，它可以將機械運動、振動，尤其是直線運動轉化為可變電流，電壓或電信號，反之亦然。驅動裝置主要用于自動化控制系統或者測量技術的機械運動傳感器。機電傳感器的分類包括轉換原則或輸出信號的類型。

線性位移傳感器(LVDT)是什么？
線性傳感器是一種可以提供與測量參數相關的電壓輸出量的儀器。例如，將力轉換成電信號。傳感器中的位置感應裝置對電磁干擾敏感。用較短的連接電纜來減少電阻，可以消除重大誤差。一個傳感器需要三到四個連接導線來提供電量，輸送輸出信號。

傳感器與發射器不同，因?yàn)閭鞲衅魇且粋€(gè)電壓輸出裝置，而發射器是電流輸出裝置。面對長電纜和傳輸距離，發射器/線性裝置信號衰減較少。

線性位移傳感器的類型

線性位移傳感器 – 是用于決定是否需要測量相對電流：AC-輸入，AC輸出，DC輸入，DC輸出; 或者測量基于線圈位置、頻率的線圈共振頻率的儀器。

圈養電樞： 這些機制更適用于長時間工作。因其受低摩擦組件的引導和約束，圈養電樞可以防止失準。

無制導電樞： 無限分辨率品質，無制導電樞機制的無磨損的設計，不限制測得數據的分辨率。這個機制類型附屬于待測量的標本，配合電子管，要求單獨支撐LVDT的主體。

力擴展電樞： 使用內置的彈簧機制，氣動力或電動機不斷推進電樞以達到盡可能充分的擴展。力擴展電樞用于LVDT中的緩慢移動應用程序。這些機制在樣品和電驅之間不需要任何銜接。

線性可變位移傳感器通常用于現代機械工具、航空電子設備、機器人、計算機化或運動控制以及自動化生產。 LVDT應用類型的選擇可以考慮以下規格：

線性度： 在測量范圍內，測量距離和輸出距離成正比的最大偏差。

> 0.025 ± % 滿量程
0.025 - 0.20 ± % 滿量程
0.20 - 0.50 ± % Full Scale
0.50 - 0.90 ± % 滿量程
0.90 - ± % 滿量程及以上

操作溫度： > -32oF, -32 to 32oF, 32 to 175oF, 175 to 257oF, 257oF及以上。溫度范圍內，儀器必須準確操作。

測量范圍： 0.02", 0.02 to 0.32", 0.32 to 4.0", 4.0 to 20.0",±20.0" （測量范圍或測量的最大距離）

精度： 描述了測量數據的實際值偏差的百分比。

輸出： 電壓，電流或頻率

接口： 串行 - 標準數字輸出協議（串行）如RS232，或并行 - 標準數字輸出協議（并行）如IEEE488。

LVDT類型： 電流平衡交流 - 交流，或直流 - 直流，或頻率分析

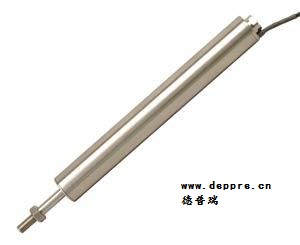

LVDT傳感器

位移：
線性可變位移傳感器，或LVDT，是測量線性位置的電力傳感器。線性位移是物體沿單個軸線的一個方向移動。測量位移指示了運動的方向。線性位移傳感器的輸出信號測量了一個物體以毫米或英寸為單位行進的距離，并且可以具有正負值。制造精密的LVDT位移傳感器安裝在最現代的產品線上，用于自動計量排序，“走，不走”的應用程序和質量操作。硬化鋼軸的建造、O型密封圈和鈦推桿優化了大多數工業條件下的精度功能。利用混合IC模塊提供線性毫伏/ 伏 /毫米或毫伏/ 伏 /英寸輸出，并與標準直流輸入表、工業控制器、記錄器和數據界面接口。

LVDT的制造和設計適用于許多行業的應用：

LVDT傳感器圖

一般用途
航空
齊平膜片
重型/工業
危險場地
PC板
高精度
潛水
衛生
為特殊用途定制

轉換原則：

電磁
磁電
靜電

輸出信號：

模擬和離散輸出
數字

評估機電傳感器：

靜態和動態質量
靈敏度或轉換率 - E= Δy / Δx，Δy表示當輸入量x隨ΔX改變時，輸出量Y的變化
輸出信號—操作頻率的變動
轉換或信號的靜態錯誤

LVDT的基本圖表

LVDT傳感器參數

它們是如何工作的？

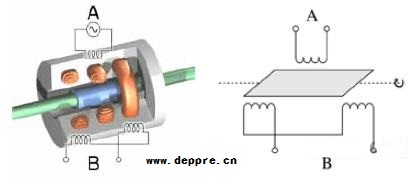

一個典型的LVDT內有三個端到端的電磁線圈，環繞著電子管。初級線圈在中心位置，二次線圈在頂部和底部位置。位置測量的對象被粘貼到圓柱形磁芯中，并沿電子管的軸線滑動。交流電驅動初級線圈引起電壓，感應出兩個與連接芯的長度相稱的次級線圈。頻率范圍通常為1至10千赫。

芯的移動觸發了從初級線圈到兩個次級線圈的聯動，改變了感應電壓。頂部和底部的次級輸出電壓差來自于校準的零相位。使用同步檢測器讀取涉及位移的信號輸出電壓。 LVDT線性位移可達幾英寸長，作為可重復和可再現的絕對位置傳感器。其它的行動或移動將不會改變測量精度。因滑動型芯不接觸電子管的內部，并允許LVDT是在一個完全密封的環境，所以LVDT也是高度可靠的。

創新與應用

動力渦輪機： 發電渦輪機應用于世界各地的發電廠，使用作為位置傳感器的線性變動傳感器與信號調節器來提供必要的工作能量。交流電壓和所需的感應頻率，或位置傳感器的LVDT類型不能利用電源線。

液壓系統： 線性位置傳感器作為液壓蓄能器，在惡劣環境中具有較高的抗震動和沖擊的特殊外部傳感器，包括我們的傳感器能力范圍內的所有行程長度。如果您需要更長的行程長度，請致電我們歐米茄的專業工程人員，并定制設計信息。

自動化： LVDT自動化應用使用的密封三維測量探針，效果優于研發實驗室、生產車間，以及工廠自動化、過程控制環境、TIR測量和工業計量的惡劣工作環境。

飛機： 大多數航天/航空應用使用小型或超小型位置傳感器。它們是電纜驅動的位移傳感機制。歐米茄能夠開發精密產品，應用于商用飛機，航天，航空和空間棲息地的環境系統。產品被安裝到固定的位置，位移電纜連接到類似起落架或副翼的運動對象上。當運動時，電纜可以伸縮?；谛盘?hào)調節以及裝配系統，電輸出將指示不同的速率，角度，長度和運動。

衛星： 考慮衛星技術及相關領域的應用，除了衛星生產，空間飛行器，貨機，軍用戰斗機，無人駕駛飛機，實驗飛機，導彈，核反應堆，飛行模擬器，或高速鐵路都需要位置傳感器。
