諧波減速機的傳動原理及產品特點

分類：技術中心 1886人瀏覽 2019-07-03

標簽：諧波減速機 分享到：

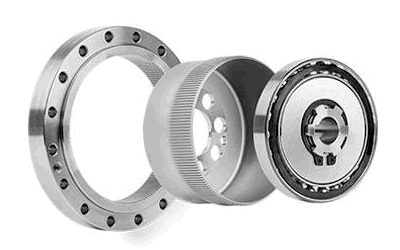

諧波減速機主要由波發生器、柔性齒輪、柔性軸承、剛性齒輪四個基本構件組成，諧波傳動減速器，是一種靠波發生器裝配上柔性軸承使柔性齒輪產生可控彈性變形，并與剛性齒輪相嚙合來傳遞運動和動力的齒輪傳動。應用學科：機械工程（一級學科）；傳動（二級學科）；齒輪傳動（三級學科）諧波齒輪傳動減速器是利用行星齒輪傳動原理發展起來的一種新型減速器。諧波齒輪傳動（簡稱諧波傳動）。

諧波減速機的傳動原理
波發生器使柔輪產生彈性變形而呈橢圓狀。為此，橢圓的長軸部分與剛輪完全嚙合，而短軸部分兩輪輪齒處于完全脫開狀態。
使剛輪固定，波發生器順時針旋轉，柔輪產生彈性變形，與剛輪輪齒嚙合的部位順次移動。
波發生器順時針旋轉180度，鋼輪逆時針移動一個輪齒。
波發生器旋轉一周（360度），由于柔輪的齒數比剛輪少兩個，因此逆時針移動兩個輪齒。通常將該運動傳遞作為輸出。
1.減速比高
單級同軸可獲得1/30～1/320的高減速比。結構、構造簡單，卻能實現高減速比裝置。
2.齒隙小
Harmonic Drive®不同于與普通的齒輪嚙合，齒隙極小，該特長對于控制器領域而言是不可或缺的要素。
3.精度高
多齒同時嚙合，并且有兩個180度對稱的齒輪嚙合，因此齒輪齒距誤差和累積齒距誤差對旋轉精度的影響較為平均，使位置精度和旋轉精度達到極高的水準。
4.零部件少、安裝簡便
三個基本零部件實現高減速比，而且它們都在同軸上，所以套件安裝簡便，造型簡捷。
5.體積小、重量輕
與以往的齒輪裝置相比，體積為1/3，重量為1/2，卻能獲得相同的轉矩容量和減速比，實現小型輕量化。
6.轉矩容量高
柔輪材料使用疲勞強度大的特殊鋼。與普通的傳動裝置不同，同時嚙合的齒數占總齒數的約30%，而且是面接觸，因此使得每個齒輪所承受的壓力變小，可獲得很高的轉矩容量。
7.效率高
輪齒嚙合部位滑動甚小，減少了摩擦產生的動力損失，因此在獲得高減速比的同時，得以維持高效率，并實現驅動馬達的小型化。
8.噪音小
輪齒嚙合周速低，傳遞運動力量平衡，因此運轉安靜，且振動極小。

基本特點
1．承載能力高諧波傳動中，齒與齒的嚙合是面接觸，加上同時嚙合齒數（重疊系數）比較多，因而單位面積載荷小，承載能力較其他傳動形式高。
2．傳動比大單級諧波齒輪傳動的傳動比，可達 i=70～500。
3．體積小、重量輕。
4．傳動效率高、壽命長。
5．傳動平穩、無沖擊，無噪音，運動精度高。
6．由于柔輪承受較大的交變載荷，因而對柔輪材料的抗疲勞強度、加工和熱處理要求較高，工藝復雜。
