PLC的日常維護保養事項及常見故障排查

分類：技術中心 1909人瀏覽 2019-06-11

標簽：PLC 分享到：

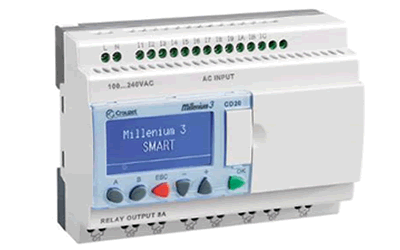

隨著科學技術的發展，PLC在工業控制中的應用越來越廣泛。PLC控制系統的可靠性直接影響到工業企業的安全生產和經濟運行，系統的抗干擾能力是關系到整個系統可靠運行的關鍵。自動化系統中所使用的各種類型PLC，有的是集中安裝在控制室，有的是安裝在生產現場和各種電機設備上，它們大多處在強電電路和強電設備所形成的惡劣電磁環境中。要提高PLC控制系統可靠性，設計人員只有預先了解各種干擾才能有效保證系統可靠運行。

一、保養規程、設備定期測試、調整規定

（1）每半年或季度檢查PLC柜中接線端子的連接情況，若發現松動的地方及時重新堅固連接；

（2）對柜中給主機供電的電源每月重新測量工作電壓；

二、設備定期清掃的規定

（1）每六個月或季度對PLC進行清掃，切斷給PLC供電的電源把電源機架、CPU主板及輸入/輸出板依次拆下，進行吹掃、清掃后再依次原位安裝好，將全部連接恢復后送電并啟動PLC主機。認真清掃PLC箱內衛生；

（2）每三個月更換電源機架下方過濾網；

三、檢修前準備、檢修規程

（1）檢修前準備好工具；

（2）為保障元件的功能不出故障及模板不損壞，必須用保護裝置及認真作防靜電準備工作；

（3）檢修前與調度和操作工聯系好，需掛檢修牌處掛好檢修牌；

四、設備拆裝順序及方法

（1）停機檢修，必須兩個人以上監護操作；

（2）把CPU前面板上的方式選擇開關從“運行”轉到“?！蔽恢?；

（3）關閉PLC供電的總電源，然后關閉其它給模坂供電的電源；

（4）把與電源架相連的電源線記清線號及連接位置后拆下，然后拆下電源機架與機柜相連的螺絲，電源機架就可拆下；

（5） CPU主板及I/0板可在旋轉模板下方的螺絲后拆下；

（6）安裝時以相反順序進行；

五、檢修工藝及技術要求

（1）測量電壓時，要用數字電壓表或精度為1%的萬能表測量

（2）電源機架，CPU主板都只能在主電源切斷時取下；

（3）在RAM模塊從CPU取下或插入CPU之前，要斷開PC的電源，這樣才能保證數據不混亂；

（4）在取下RAM模塊之前，檢查一下模塊電池是否正常工作，如果電池故障燈亮時取下模塊PAM內容將丟失；

（5）輸入/輸出板取下前也應先關掉總電源，但如果生產需要時I/0板也可在可編程控制器運行時取下，但CPU板上的QVZ（超時）燈亮；

（6）撥插模板時，要格外小心，輕拿輕放，并運離產生靜電的物品；

（7）更換元件不得帶電操作；

（8）檢修后模板安裝一定要安插到位；

故障排除

一、故障現象一：停機

故障分類及原因：1、CPU異常報警而停機；2、存儲器異常報警而停機；3、輸入/輸出單元異常報警而停機；4、擴展單元異常報警而停機。

二、故障現象二：程序不執行

故障分類及原因：1、全部程序不執行；2、部分程序不執行；3、計數器誤動作。

三、故障現象三：程序內容變化

故障分類及原因：1、長時間停電引起變化；2、電源ON/OFF操作引起變化；3、運行中發生變化。

四、故障現象四：輸入/輸出單元不作

故障分類及原因：1、輸入信號沒有讀入CPU；2、CPU沒有發出信號。

五、故障現象五：寫入器不能操作

故障分類及原因：1、沒有按下特定鍵或操作不當；2、完全不動作。

六、故障現象六：擴展單元不動作

故障分類及原因：1、只有特定的輸入/輸出信號不動作：2、全部不動作。

七、故障現象七：PROM不能運轉

故障分類及原因：1、沒有接通PROM；2、出現錯誤。

PLC故障診斷要點

1、CPU異常：

CPU異常報警時，應檢查CPU單元連接于內部總線上的所有器件。具體方法是依次更換可能產生故障的單元，找出故障單元，并作相應處理。

2、存儲器異常：

存儲器異常報警時，如果是程序存儲器的問題，通過重新編程后還會再現故障。這種情況可能是噪聲的干擾引起程序的變化，否則應更換存儲器。

3、輸入/輸出單元異常、擴展單元異常:

發生這類報警時，應首先檢查輸入/輸出單元和擴展單元連接器的插入狀態、電纜連接狀態，確定故障發生的某單元之后，再更換單元。

4、不執行程序：一般情況下可依照輸入---程序執行---輸出的步驟進行檢查

（1）輸入檢查是利用輸入LED指示燈識別，或用寫入器構成的輸入監視器檢查。當輸入LED不亮時，可初步確定是外部輸入系統故障，再配合萬用表檢查。如果輸出電壓不正常，就可確定是輸入單元故障。當LED亮而內部監視器無顯示時，則可認為是輸入單元、CPU單元或擴展單元的故障。

（2）程序執行檢查是通過寫入器上的監視器檢查。當梯形圖的接點狀態與結果不一致時，則是程序錯誤（例如內部繼電器雙重使用等),或是運算部分出現故障。

（3)輸出檢查可用輸出LED指示燈識別。當運算結果正確而輸出LED指示錯誤時，則可認為是CPU單元、1/0接口單元的故障。當輸出LED是亮的而無輸出，則可判斷是輸出單元故障，或是外部負載系統出現了故障。

另外，由于PLC機型不同，1/0與LED連接方式的不一樣（有的接于1/0單元接口上，有的接于1/0單元上）。所以，根據LED判斷的故障范圍也有差別。

5、部分程序不執行：檢查方法與前項相同

但是，如果計數器、步進控制器等的輸入時間過短，則會出現無響應故障，這時應該校驗輸入時間是否足夠大，校驗可按輸入時間<輸入單元的最大響應時間+運算掃描時間乘以2的關系進行。

6、電源的短時掉電，程序內容也會消失：

（1）這時除了檢查電池，還要進行下述檢查

（2）通過反復通斷PLC本身電源來檢查。為使微處理器正確啟動，PLC中設有初使復位點電路和電源斷開時的保存程序電路。這種電路發生故障時，就不能保存程序。所以可用電源的通、斷進行檢查。

（3）如果在更換電池后仍然出現電池異常報警，就可判定是存儲器或是外部回路的漏電流異常增大所致。

（4）電源的通斷總是與機器系統同步發生，這時可檢查機器系統產生的噪聲影響。因為電源的斷開是常與機器系統運行同時發生的故障，絕大部分是電機或繞組所產生的強噪聲所致。

7、PROM不能運轉：先檢查PROM插入是否良好，然后確定是否需要更換芯片

8、電源重新投入或復位后，動作停止：這種故障可認為是噪聲干擾或PLC內部接觸不良所致。噪聲原因一般都是電路板中小電容容量減小或元件性能不良所致，對接觸不良原因可通過輕輕敲PLC機體進行檢查。還要檢查電纜和連接器的插入狀態。
