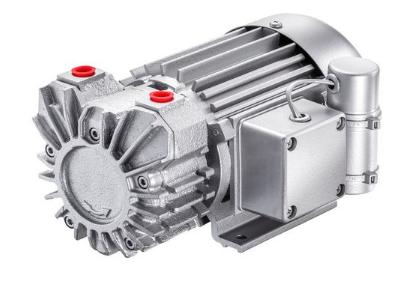

真空泵是指利用機械、物理、化學或物理化學的方法對被抽容器進行抽氣而獲得真空的器件或設備。通俗來講，真空泵是用各種方法在某一封閉空間中改善、產生和維持真空的裝置。

按真空泵的工作原理，真空泵基本上可以分為兩種類型，即氣體捕集泵和氣體傳輸泵。其廣泛用于冶金、化工、食品、電子鍍膜等行業。

隨著真空應用的發展，真空泵的種類已發展了很多種，其抽速從每秒零點幾升到每秒幾十萬、數百萬升。隨著真空技術在生產和科學研究領域中對其應用壓強范圍的要求越來越寬，大多需要由幾種真空泵組成真空抽氣系統共同抽氣后才能滿足生產和科學研究過程的要求，由于真空應用部門所涉及的工作壓力的范圍很寬，因此任何一種類型的真空泵都不可能完全適用于所有的工作壓力范圍，只能根據不同的工作壓力范圍和不同的工作要求，使用不同類型的真空泵。為了使用方便和各種真空工藝過程的需要，有時將各種真空泵按其性能要求組合起來，以機組型式應用。

真空泵工作原理

真空泵的機械原理：在泵體中裝有適量的水作為工作液。當葉輪順時針方向旋轉時，水被葉輪拋向四周，由于離心力的作用，水形成了 —個決定于泵腔形狀的近似于等厚度的封閉圓環。水環的下部分內表面恰好與葉輪輪穀相切，水環的上部內表面剛好與葉片頂端接觸（實際上葉片在水環內有一定的插入深度）。此時葉輪輪轂與水環之間形成一個月牙形空間，而這一空間又被葉輪分成和葉片數目相等的若干個小腔。如果以葉輪的下部0°為起點，那么葉輪在旋轉前180°時小腔的容積由小變大，且與端面上的吸氣口相通，此時氣體被吸入，當吸氣終了時小腔則與吸氣口隔絕多當葉輪繼續 旋轉時，小腔由大變小，使氣體被壓縮多當小腔與排氣口相通時，氣體便被排出泵外。綜上所述，水環泵是靠泵腔容積的變化來實現吸氣、壓縮和排氣的，因此它屬于變?nèi)菔秸婵毡谩?/span>

真空泵故障排除

1、電機溫度高

對真空泵電機溫度高的原因分析如下。

原因分析

(1)電機功率大，工作電流大，發熱量大。

(2)風扇轉速低，風壓，風量小。

(3)風扇葉片數較少，產生的風量小。

(4)電動機附有灰塵、油污，降低了散熱能力。

(5)真空泵電機所在母線電壓為380V，由于電纜壓降及負荷分配不均，電機實際所加電壓只有365V，電壓偏低造成運行電流大。

對策

電機功率、轉速是和真空泵相匹配的，不能更改。風扇安裝于電機主軸上，電機轉速決定了風扇轉速，也不可更換。增加風扇葉片數量雖能起到一定作用，但葉片數量增加后，動平衡不容易找，如找正不好，會引起電機振動增加。

(1)將原風扇罩加長40cm，在里面加裝一個與風扇罩同直徑軸流風機，軸流風機電機功率850W，轉速1489r/min，電壓380V。原風扇繼續保留。軸流風機另設一路電源控制，軸流風機與主電機不設連鎖。真空泵啟動后及時啟動軸流風機運行，真空泵停運后30min停運軸流風機，以使主電機得到充分冷卻;

(2)定期清除電機上灰塵，保持電機散熱片清潔，增加其散熱能力;

(3)將真空泵所在母線電壓調整為400V。

效果

(1)由于軸流風機轉速高，風壓風量大，冷卻效果大大增強，在相同的環境溫度、負荷電流下，主電機溫度下降了12℃。夏季主電機溫度未再超限。

(2)軸流風機可人為控制，主電機停運后，軸流風機仍可運行，可以使主電機得到充分冷卻。

(3)盡量使2段母線負荷分配平衡，以防某段母線因負荷過重造成電壓下降過多。

(4)電壓調整后，真空泵運行電流降為210A，發熱量相對減小。

(5)減緩了主電機的絕緣老化速度，延長了其使用壽命。

2、泵軸軸承位磨損

真空泵傳動部位磨損是普遍存在的問題，其中包括軸承位、軸承座、軸承室、鍵槽及螺紋等部位，傳統方法以補焊和刷鍍噴涂為主，但兩者均存在一定弊端：補焊高溫產生的熱應力無法完全消除，易造成材質損傷，導致部件出現彎曲或斷裂；而電刷鍍受涂層厚度限制，容易剝落，且以上兩種方法都是用金屬修復金屬，無法改變“硬對硬”的配合關系，在各力綜合作用下，仍會造成再次磨損。當代西方國家針對以上問題多使用高分子復合材料的修復方法，而應用較多的有美國美嘉華技術體系，其具有超強的粘著力，優異的抗壓強度等綜合性能。應用高分子材料修復，可免拆卸，免機加工。既無補焊熱應力影響，修復厚度也不受限制，同時產品所具有的金屬材料不具備的退讓性，可吸收設備的沖擊震動，避免再次磨損的可能，并大大延長設備部件的使用壽命，為企業節省大量的停機時間，創造巨大的經濟價值。

3、腐蝕

真空泵腐蝕的形態可分為全面（均勻）腐蝕和局部腐蝕兩大類，前者較均勻的發生在真空泵全部表面，后者只是發生在局部，如孔蝕、縫隙腐蝕、晶間腐蝕、應力腐蝕等。采用高分子復合材料對真空泵實施表面有機涂層防腐，其具有良好的耐化學性能及優異的力學性能和粘接性能，與傳統的壓力容器焊接修補相比，具有施工簡便、成本低、安全性能，修復效果好的特點。

4、殼體裂紋破裂

真空泵因鑄造、加工缺陷，內應力及超負荷運行等原因經常導致部件出現裂紋或斷裂現象。常規的修復方法是采用焊接，但有的零件材質是鑄鐵、鋁合金、鈦合金，難以做焊接處理。還有一些易于發生爆炸的危險場合，更不易采用焊接修復方法。美嘉華技術是一種“冷焊”技術，可以避免熱應力變形，同時材料良好的附著力和抗壓、抗腐蝕等綜合性能，可以最大限度地滿足各種設備部件的使用要求，從而在最低成本的投入下有效保證生產。安全、方便、可靠。

5、冒煙和噴油

1.冒煙，如果是泵剛剛開始運轉有冒煙的現象，屬于正常，如果長時間在冒煙就是不正常了。解決之道：冒煙說明泵的進氣口外，包括管道、閥門、容器有修理的情況。檢漏以后處理了，冒煙會結束。渦街流量計

2.噴油，說明進氣口外有大量的漏點，甚至是進氣口暴露大氣。解決之道：封住泵的進氣口使泵運轉，如果不噴油的話，說明有漏點;排氣閥片損壞，檢查排氣閥片是否損壞，更換壞的排氣閥。
