皮爾磁：“模擬仿真”讓一切準備就緒

分類：行業動態 1156人瀏覽 2019-05-24

標簽：皮爾磁分享到：

在過去，通過硬接線手動生成簡單的安全電路，如果其中產生一個錯誤，那么要一直到調試階段才會被發現。現如今，基于軟件的解決方案越來越多地應用到設備和機械的安全功能監測中。通過對用戶程序的仿真，調試現在不再會有不愉快的意外發生。

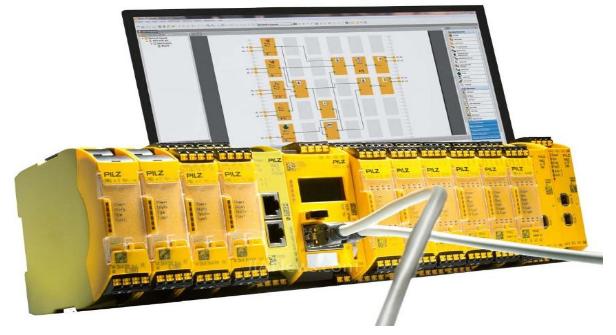

可配置小型控制器PNOZmulti的項目設計、配置、文檔和調試可以通過配置工具PNOZmulti Configurator完成。有了這個工具，原先需要通過在PC機上的接線現在只需要通過簡單的安全功能的配置即可完成，也就是說，即使是復雜的應用也可以輕松實現。

用戶程序指南

除了提供完善的在線幫助外，PNOZmulti Configurator還為用戶在安全用戶編程方面提供全面的支持。集成的可行性檢查防止用戶選擇不正確的擴展模塊。如果項目是密碼保護的且通過諸如USB或芯片卡等的記憶程序傳輸?shù)接布脑?，在配置工具中可以快速?jiǎn)便地執行相應的更改或調整。批量設備的制造商將對用戶程序簡單復制和調整的特性非常感興趣。

調試前的虛擬持久性測試

在自動化項目的配置生成之后，非常重要的一點就是進行調試前的完整檢查。因此從PNOZmulti Configurator10.9版本以上，提供“模擬仿真”功能，使得用戶可以在沒有任何硬件的情況下離線進行用戶程序的仿真運行，十分有利于編程錯誤的早期監測、分析和矯正。有了模擬仿真以后，用戶可以在實際應用前確保他們的控制器的配置無誤，同時驗證編程邏輯的正確功能。這不僅節省了調試階段的時間，同時提高了應用的整體質量和可靠性。EN ISO13849-1標準建議的用戶程序仿真與皮爾磁應用的方式幾乎一致。

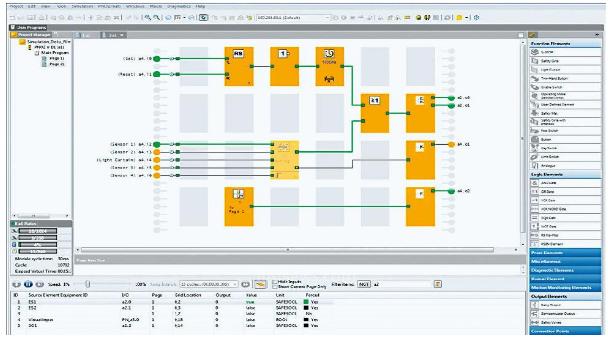

在PNOZmulti Configurator的離線仿真的幫助下，用戶可以在調試前較早的階段即可檢測、分析和修正編程錯誤。

有效的仿真

使用PNOZmulti Configurator作為邏輯功能和序列的第一步就是對邏輯元件，計數器，操作模式如寸動和永久循環的自動仿真。當然，也可以對整個應用進行仿真，這個適用于一些在第一步中無法適用的元件，通過加強連接元件把他們放置到要求的環節，例如分配一個要求的信號狀態。在執行仿真前，無需詳細設定輸入信息。

復雜應用的安全實施

無論是機器尺寸的增加還是機器自動化程度的提升，應用程序的實施都可以直接使用PNOZmulti Configurator和應用仿真。這對于帶有復雜安全裝置的機器和近距離人機互動的機器尤其有益，需要通過全面的細致設計的安全機制來保護操作人員。除此之外，簡單的診斷和可視化的選擇，減少了機器和設備的停止時間。
