2019年3月28日——東芝電子元件及存儲裝置株式會社(“東芝”)今日宣布，推出車載直流無刷電機(BLDC電機)無傳感器預驅動器IC“TB9062FNG”，該IC適用于車載電動泵等汽車應用。樣品現已上市，批量生產定于今年12月開始。
TB9062FNG示意圖
該款新型預驅動器只需通過脈沖寬度調制(PWM)輸入[1]就能控制BLDC電機，無需借助高性能MCU和軟件。
與現有產品相比，TB9062FNG具備自動脈寬生成功能，可調節輸出PWM占空比，以適應啟動時的電池電壓(VBAT)。同時提供速度軟調節功能，通過抑制輸出PWM占空比發生突變，防止出現失速的狀況。上述功能有助于穩定電機控制。
TB9062FNG由硬件邏輯電路控制，不需要進行任何軟件開發工作。此外，該器件還可實現VBAT超壓檢測、VBAT欠壓檢測、過流保護和過熱保護電路。工作溫度范圍為-40°C到125°C，非常適用于汽車等對可靠性要求較高的應用環境。
主要特性：
? 使用硬件邏輯電路簡化電機控制：
無需進行軟件開發，只通過PWM輸入就能確保電機控制;
? 啟動時自動實現PWM脈寬控制：
根據VBAT調節PWM占空比，在啟動時確保電機轉動穩定;
? 速度自動軟調節控制：
抑制輸出PWM占空比發生突變，防止出現失速狀況;
? 帶有標志輸出的多項異常檢測功能：
VBAT過壓檢測、VBAT欠壓檢測、過熱保護電路和限流。
主要應用：
車載電動泵：水泵、油泵和燃油泵;車載電扇。
該款新型預驅動器只需通過脈沖寬度調制(PWM)輸入[1]就能控制BLDC電機，無需借助高性能MCU和軟件。
與現有產品相比，TB9062FNG具備自動脈寬生成功能，可調節輸出PWM占空比，以適應啟動時的電池電壓(VBAT)。同時提供速度軟調節功能，通過抑制輸出PWM占空比發生突變，防止出現失速的狀況。上述功能有助于穩定電機控制。
TB9062FNG由硬件邏輯電路控制，不需要進行任何軟件開發工作。此外，該器件還可實現VBAT超壓檢測、VBAT欠壓檢測、過流保護和過熱保護電路。工作溫度范圍為-40°C到125°C，非常適用于汽車等對可靠性要求較高的應用環境。
主要特性：
? 使用硬件邏輯電路簡化電機控制：
無需進行軟件開發，只通過PWM輸入就能確保電機控制;
? 啟動時自動實現PWM脈寬控制：
根據VBAT調節PWM占空比，在啟動時確保電機轉動穩定;
? 速度自動軟調節控制：
抑制輸出PWM占空比發生突變，防止出現失速狀況;
? 帶有標志輸出的多項異常檢測功能：
VBAT過壓檢測、VBAT欠壓檢測、過熱保護電路和限流。
主要應用：
車載電動泵：水泵、油泵和燃油泵;車載電扇。

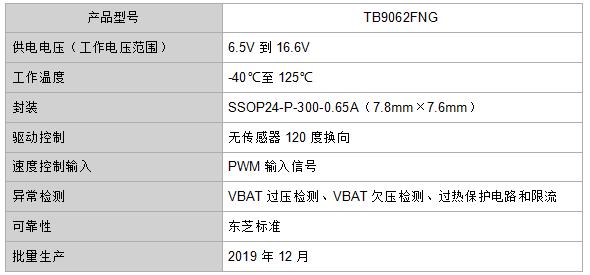

主要規格：
