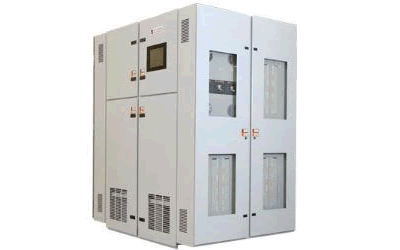

高壓開關柜是指用于電力系統發電、輸電、配電、電能轉換和消耗中起通斷、控制或保護等作用。開關柜具有架空進出線、電纜進出線、母線聯絡等功能。主要適用于發電廠、變電站、石油化工、冶金軋鋼、輕工紡織、廠礦企業和住宅小區、高層建筑等各種不同場所。開關柜應滿足“交流金屬封閉開關設備標準”的有關要求，由柜體和斷路器二大部分組成，柜體由殼體、電器元件(包括絕緣件)、各種機構、二次端子及連線等組成。

高壓開關柜選購要點：

1、明確項目定位

高壓開關柜是成套的組合產品，目前國內雖有數百家生產廠商，但其核心部件仍采用進口的產品為主，如果遇到技術問題，設備維護和更換都比較麻煩，因此，在預算充裕的情況下，應盡量選擇知名的品牌，由于其備貨充足，遇到問題時的解決效率比較高。

2、檢驗資質

選購前要向生產廠家索取開關柜出廠試驗大綱（或要求），一般正規生產廠家都會有的，應該搞清楚主要元器件是否按圖紙要求配置并選擇了指定品牌，如西門子、施奈德等。

3、柜體材料

高壓開關柜體積較大，因此，柜體材料對價格影響很大，一般情況下，部件支架等都采用進口敷鋁鋅板,而門板則采用300系列優質鋼板。

4、整組柜排列

柜體排列次序及操作面位置是制造廠考慮制作柜內隔板、終端護板、母線分段支架等問題時正確施工依據，平面布置圖要與現場進出線實際位置吻合，尤其是要正確表示出柜體操作面方向，才能使高壓柜到達現場后能順利進行安裝。往往起先不予重視，設備到達現場后，發覺與現場要求不符合，最后導致返工。

5、進出線方式

開關柜上常規進出線基本有二種連接方式：（1）進出線電纜電纜室連接，（2）進出線由柜頂穿墻套管引出，并與母線橋架相連母線橋架再經穿墻套管與架空線連接。也有少數用戶，電纜電纜架由柜頂引入，柜內連接，柜頂連接，另設安全網架。用戶訂貨時提供了一次系統圖和標準方案，但進出線方式不可能完全表達十分清楚，用戶應該現場實際安裝要求技術協議中加以說明為妥，到現場安裝時發生困難。

6、斷路器開斷容量正確選擇

一次系統圖上，所選用斷路器，表明斷路器型號、額定工作電壓、額定工作電流外還必須選定斷路器開斷容量。有用戶圖紙，斷路器開斷容量不選定，使制造廠進行工程設計時帶來困難，開斷容量選擇要依據系統短路參數來選定，若制造廠不了解系統短路參數是很難作出正確選擇。還有些用戶圖紙，不考慮系統短路參數情況，盲目選擇高開斷參數，造成不必要浪費資金。正確選擇開斷容量是很重要，既要保證安全運行，又要考慮到降低產品成本。

高壓開關柜常見故障和處理方法：

1、高壓開關柜在運行中突然跳閘

故障現象：這種故障原因是保護動作。高壓柜上裝有過流、速斷、瓦斯和溫度等保護。如圖一所示：當線路或變壓器出現故障時，保護繼電器動作使開關跳閘。跳閘后開關柜綠燈（分閘指示燈）閃亮，轉換開關手柄在合閘后位置即豎直向上。高壓柜內或中央信號系統有聲光報警信號，繼電器掉牌指示。微機保護裝置有“保護動作”的告警信息。

判斷方法：判斷故障原因可以根據繼電器掉牌、告警信息等情況進行判斷。在高壓柜中瓦斯、溫度保護動作后都有相應的信號繼電器掉牌指示。過流繼電器(GL型)動作時不能區分過流和速斷。在定時限保護電路中過流和速斷分別由兩塊(JL型)電流繼電器保護。繼電器動作時紅色的發光二極管亮，可以明確判斷動作原因。

處理方法：過流繼電器動作使開關跳閘，是因為線路過負荷。在送電前應當與用戶協商減少負荷防止送電后再次跳閘。速斷跳閘時，應當檢查母線、變壓器、線路。找到短路故障點，將故障排除后方可送電。過流和速斷保護動作使開關跳閘后繼電器可以復位，利用這一特點可以和溫度、瓦斯保護區分。變壓器發生內部故障或過負荷時瓦斯和溫度保護動作。如果是變壓器內部故障使重瓦斯動作，必須檢修變壓器。如果是新移動、加油的變壓器發生輕瓦斯動作，可以將內部氣體放出后繼續投入運行。溫度保護動作是因為變壓器溫度超過整定值。如果定值整定正確，必須設法降低變壓器的溫度?？梢酝L(fēng)降低環境溫度，也可以減少負荷減低變壓器溫升。如果整定值偏小，可以將整定值調大。通過以上幾個方法使溫度接點打開，開關才能送電。

2、高壓開關柜儲能故障

不能儲能分別有電機故障控制開關損壞、行程開關調節不當和線路其它部位開路等。表現形式有電機不轉、電機不停、儲能不到位等。

（1）行程開關調節不當:行程開關是控制電機儲能位置的限位開關。當電機儲能到位時將電機電源切斷。如果限位過高時，機構儲能已滿。故障現象是:電機空轉不停機、儲能指示燈不亮。只有打開控制開關(HK)才能使電機停止。限位調節過低時，電機儲能未滿提前停機。由于儲能不到位開關不能合閘。調節限位的方法是手動慢慢儲能找到正確位置，并且緊固。

（2）電機故障:如果電機繞組燒毀，將有異味、冒煙、保險熔斷等現象發生。如果電機兩端有電壓，電機不轉?？赡苁翘妓⒚撀浠蚰p嚴重等故障。判斷是否是電機故障的方法有測量電機兩端電壓、電阻或用其它好的電機替換進行檢查。

（3）控制開關故障或電路開路:控制開關損壞使電路不能閉合及控制回路斷線造成開路時，故障表現形式都是電機不轉、電機兩端沒有電壓。查找方法是用萬用表測量電壓或電阻。測量電壓法是控制電路通電情況下，萬用表調到電壓檔，如果有電壓(降壓元件除外)被測兩點間有開路點。用測量電阻法應當注意旁路的通斷，如果有旁路并聯電路，應將被測線路一端斷開。

3、高壓開關柜合閘故障

合閘故障可分為電氣故障和機械故障。合閘方式有手動和電動兩種。手動不能合閘一般是機械故障。手動可以合閘，電動不能合閘是電氣故障。高壓開關柜電動不能合閘時有保護動作、防護故障、電氣連鎖、輔助開關故障等。

（1）保護動作:在前面已經分析過保護動作使開關跳閘。開關送電前線路有故障保護回路使防跳繼電器作用。合閘后開關立即跳閘。即使轉換開關還在合閘位置，開關也不會再次合閘連續跳躍。另外，對于負荷開關+熔斷器柜，如果一次熔斷器燒壞，也可引起開關不能合閘。

（2）防護故障:現在高壓柜內都設置了五防功能，對于中置柜，要求開關不在運行位置或試驗位置不能合閘。也就是位置開關不閉合，電動不能合閘。這種故障在合閘過程中經常遇到。此時運行位置燈或試驗位置燈不亮。將開關手車稍微移動使限位開關閉合即可送電。如果限位開關偏移距離太大，應當進行調整。對于環網柜，應檢查柜門是否關上，接地開關是否在分閘位置。

（3）電氣連鎖故障:高壓系統中為了系統的可靠運行設置一些電氣連鎖。例如在兩路電源進線的單母線分段系統中，要求兩路進線柜和母聯柜這三臺開關只能合兩臺。如果三臺都閉合將會有反送電的危險。并且短路參數變化，并列運行短路電流增大。連鎖電路的形式如圖四所示。進線柜連鎖電路串連母聯柜的常閉接點，要求母聯柜分閘狀態進線柜可以合閘。母聯柜的連鎖電路是分別用兩路進線柜的一個常開和一個常閉串連后再并連。這樣就可以保證母聯柜在兩路進線柜有一個合閘另一個分閘時方可送電。在高壓柜不能電動合閘時，首先應當考慮是否有電氣連鎖，不能盲目地用手動合閘。電氣連鎖故障一般都是操作不當，不能滿足合閘要求。例如合母聯雖然進線柜是一分一合，但是分閘柜內手車被拉出，插頭沒有插上。如果連鎖電路發生故障，可以用萬用表檢查故障部位。

（4）控制回路開路故障:在控制回路中控制開關損壞、線路斷線等都使合閘線圈不能得電。這時候合閘線圈沒有動作的聲音。測量線圈兩端沒有電壓。檢查方法是用萬用表檢查開路點。

（5）合閘線圈故障:合閘線圈燒毀是短路故障。這時候有異味、冒煙、保險熔短等現象發生。合閘線圈設計為短時工作制，通電時間不能太長。合閘失敗后應當及時查找原因，不應該多次反復合閘。特別是CD型電磁操作機構的合閘線圈，由于通過電流較大多次合閘容易燒壞。

在檢修高壓柜不能合閘的故障時經常使用試送電的方法。這種方法可以排除線路故障(變壓器溫度、瓦斯故障除外)、電氣連鎖故障、限位開關故障。故障部位基本可以確定在手車內部。所以在應急處理時可以用試驗位置試送電，更換備用手車送電的方法進行處理。這樣可以起到事半功倍的效果并且可以減少停電時間。

4、高壓開關柜分閘故障

分閘故障也可分為機械故障和電氣故障。電氣故障主要有控制回路開路、線圈故障、輔助開關故障等。

（1）故障現象:當紅燈不亮?xí)r電動不能分閘是輔助開關故障。分閘線圈燒壞時有冒煙、異味、保險熔短等明顯現象發生?？刂苹芈烽_路故障是指轉換開關及其它部位斷線，這時跳閘線圈不能得電。

（2）在檢查線圈故障時可以用萬用表測量線圈兩端電阻。電阻過小或為零時內部匝間短路，電阻無窮大時內部開路。查找開路故障的方法是用萬用表測量電壓、電阻進行判斷。開路點有電壓，電阻無窮大。

5、高壓開關柜機械故障

高壓柜常見的機械故障主要有:機械連鎖故障、操作機構故障等。故障部位多是緊固部位松動、傳動部件磨損、限位調整不當?shù)取?/span>

（1）機械連鎖故障:為了保證開關的正確操作，開關柜內設置了一些機械連鎖。例如手車進出柜體時開關必須是分閘。開關合閘時不能操作隔離開關等。這類故障形式多樣，應當沿著機械傳動途徑進行查找。一般防護機構比較簡單，與其它機構很少交叉，查找比較方便。如中置柜中斷路器不能達到工作位置原因，就可能是以下幾種情況引起： A.檢查接地開關是否在分位，檢查斷路器室航空插頭與航空插座是否連接可靠； B.檢查接地開關在斷路器室的連鎖片是否復位；  C.檢查斷路器室內側的上下活門擋板是否到位，如未到位需調試活門擋板和連桿是否變形或卡滯。如斷路器在試驗位置（停用位置）活門擋板已經復位，接地開關的確處于分位。此時需檢查斷路器本體兩側的活門擋板滑槽是否處于同一高度，如沒處于同一高度則需調節到同一高度。D.檢查斷路器本體下端右側的活舌是否靈活，如有卡滯則需調節靈活。

（2）操作機構故障:操作機構出現故障最多的部位是限位點偏移。調整的方法是改變限位螺栓長度和分閘連桿的長度。
