電氣隔離開關型號式樣很多；常用的分為高壓隔離開關和低壓隔離開關；如下圖所示。

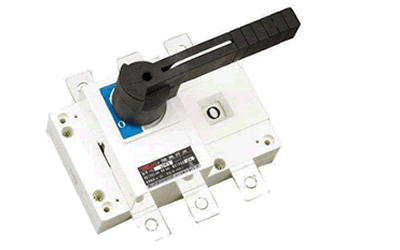

上圖所示為低壓隔離開關，主要用于低壓供電配電柜、動力柜中；下圖所示為高壓隔離開關。
高壓隔離開關主要用于10KV及10KV以上的高壓配電系統中。
隔離開關可以通過手動或通過杠桿原理進行手動或用減速器減速手動或電動分合它。
電氣隔離開關的主要特點與作用是；它具有明顯的分斷間隙(斷開點)，因此它主要用來隔離電源，確保檢修工作的安全，并且能夠分斷線路中的電流。另外由于它沒有專門的滅弧裝置，因此在負載沒有完全斷開情況下，帶負載來切斷負荷電流，更不能用它來切斷短路電流。隔離開關主要作用如下。
1、在高低壓電氣設備檢修時，用隔離開關來隔斷區分有電和無電部分，形成明顯的斷開點，使檢修設備與電力系統的輸入過來的大電分開，確保檢修工作人員和電氣設備的安全。
2、隔離開關和斷路器進行相互配合，進行倒閘操作，以改變運行方式。
①對雙母線帶旁路接線，當某一出線單元斷路器因為其它原因出現分、合閘閉鎖，用旁路斷路器帶其它運行時，可以用隔離開關并聯回路；
②對一個半開接線，當某一串聯斷路器出現分、合閘閉鎖時，可以用隔離開關來解環(但是注意其它串聯的所有斷路器必須在合閘位置上)；
③對雙母線單分段接線方式，當兩個母線斷路器和分段斷路器中某一斷路器出現分、合閘閉鎖，可以用隔離開關斷開回路。
3、用來開斷比較小的電流回路和旁路、環路回路電流；
①拉、合電壓互感器；
②拉、合母線及直接連在母線上的設備的電容電流；
③2A以下的空載變壓器勵磁電流；
④5A以下的空載線路的沖擊電流。
