檢流計工作原理及常見故障處理

分類：技術中心 4477人瀏覽 2019-02-14

標簽：檢流計分享到：

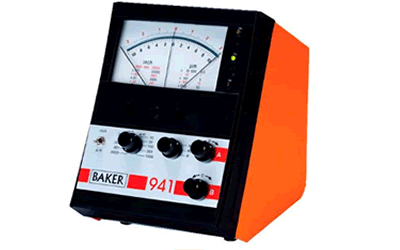

檢測微弱電量用的高靈敏度的機械式指示電表，用于電橋、電位差計中作為指零儀表，也可用于測微弱電流、電壓以及電荷等。主要有磁電系檢流計、光電放大式檢流計、沖擊檢流計、振動檢流計和振子等。

以光點式檢流計為例，檢流計由三部分組成：(1)磁場部分：由永久磁鐵(N,S)產生磁場，圓柱形軟鐵心(J)使氣隙中磁場呈均勻輻射狀。(2)偏轉部分：能在氣隙中轉動的矩形線圈C及從上下拉緊線圈的金屬張絲E,只要有很小的力矩作用，就能使線圈偏轉。(3)讀數部分：小鏡M固定在動圈上，它把光源射進來的光束反射到標尺上形成一個光標，當電流流過動圈時，動圈受力偏轉而帶動小鏡M轉過a角，因而反射光束偏轉的角度為,光標在標尺上移動的距離n=L*α，L為小鏡到標尺的距離。

檢流計工作原理

檢流計是磁電式儀表，它是根據載流線圈在磁場中受到力矩而偏轉的原理制成的。普通電表中線圈是安放在軸承上，用彈簧游絲來維持平衡，用指針來指示偏轉。由于軸承有摩擦，被測電流不能太弱。檢流計使用極細的金屬懸絲代替軸承懸掛在磁場中，由于懸絲細而長，反抗力矩很小，所以有很弱的電流通過線圈就足以使它產生顯著的偏轉。因而檢流計比一般的電流表靈敏的多，可以測量微電流（10-7~10-10A）或者微電壓（10-3~10-6V），如光電流、生理電流、溫差電動勢等。首次記錄神經動作電位，就是用此類儀器實現的。

檢流計的另一種用途是平衡指零，即根據流過檢流計的電流是否為零來判斷電路是否平衡，它被廣泛使用在直流電橋和電位差計中。

檢流計故障處理

一、檢流計在通電時不偏轉。出現這種情況可能是由于一是張絲（或懸絲）、導流絲由于受震折斷或過載燒壞；二是懸絲、導流絲固定銷釘松落或者脫焊；三是電器線路或動圈短路或斷路；四是磁空隙內有灰塵微粒粘附卡住動圈?？捎玫男蘩矸椒ㄊ牵海?）更換張絲或?qū)Я鹘z；（2）重新固緊、焊牢；（3）更換動圈；（4）用球壓吹去灰塵或用帶尖鋼針迅速引出鐵屑。

二、光源接通后沒有光影。出現這種情況可能是由于一是光源燈泡壞了或位置不正，燈座接觸不良；二是光欄座松動，焦距不對；三是反射鏡松動位移；四是光源線路中有斷路或光源變壓器已損壞?？捎玫男蘩矸椒椋海?）更換燈泡，調整位置，清除去氧化層；（2）固緊螺絲，調整光欄距離；（3）沿光路查對調好位置，固緊反射鏡；（4）從電源線、變壓器、光源線路逐段檢查故障，排除斷線或修理變壓器。

三、光影成像不清晰。這種情況主要由于物鏡位置變化或者由于反射鏡面污染或者氧化而降低了反光效率所致?？赏ㄟ^調整物鏡位置，使其對準光欄、光路或者用長纖維脫脂棉蘸無水乙醇擦凈鏡面，嚴重氧化者應更換反射鏡。

四、光標不回零或指示變差大。出現這種情況的原因：一是平衡不好；二是瞬間過載引起張絲或?qū)Я鹘z疲勞變形；三是張絲或懸絲與動圈中心不是焊在一條直線上；四是導流絲位置不合適，產生附加微小力矩；五是磁空隙中有毛纖維或灰塵阻礙動圈正常運轉；六是動圈上磁性物質玷污。解決方法：（1）重新平衡；（2）更換導流絲或張絲；（3）重新調整位置焊正；（4）撥正位置，清除扭絞力矩；（5）仔細觀察排除纖維；（6）仔細檢查動圈表面，清除附著的磁鐵物質。

五、靈敏度降低。出現這種情況的原因:一是磁鐵磁場減弱；二是焊接不好，線路接觸不良或者短路；三是動圈局部短路；四是張絲（懸絲）導流絲表面氧化變質。解決方法：（1）充磁；（2）用萬用表歐姆檔分段檢查排除故障；（3）更換動圈；（4）更換新的張絲、導流絲。

六、阻尼時間變長。原因一是動圈局部短路；二是有分流器的檢流計，分流電阻阻值變化。解決方法：（1）更換動圈；（2）用萬用表歐姆檔檢查分流電阻分析阻值比例關系，查出故障予以排除，或配置分流電阻。

七、指示對稱性不好。出現這種情況的原因：一是鐵心與極靶相對位置裝的不合適；二是外裝標度尺的檢流計、標度尺與光影移動行程不平行。解決方法：（1）重新調整位置；（2）調整標度尺的位置。

在修理過程中，必須選擇抗磁性的工具，工作環境要求清潔，避免零件磁性污染（如粘附微小物質）。在拆裝活動部分時，動圈不可受擠壓碰撞，以免變形或損壞。清潔動鏡和反射鏡、焊接張絲、導流絲時，操作人員要帶醫用指套拿取零件，不要直接接觸零件，以免污染，影響檢流計的長期使用。
