示波器工作原理及選型指南

分類：技術中心 1580人瀏覽 2019-02-14

標簽：示波器分享到：

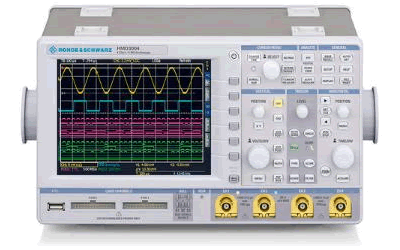

示波器是一種用途十分廣泛的電子測量儀器。它能把肉眼看不見的電信號變換成看得見的圖像，便于人們研究各種電現象的變化過程。示波器利用狹窄的、由高速電子組成的電子束，打在涂有熒光物質的屏面上，就可產生細小的光點（這是傳統的模擬示波器的工作原理）。在被測信號的作用下，電子束就好像一支筆的筆尖，可以在屏面上描繪出被測信號的瞬時值的變化曲線。利用示波器能觀察各種不同信號幅度隨時間變化的波形曲線，還可以用它測試各種不同的電量，如電壓、電流、頻率、相位差、調幅度等等。

示波器工作原理

示波器利用狹窄的、由高速電子組成的電子束，打在涂有熒光物質的屏面上，就可產生細小的光點（這是傳統的模擬示波器的工作原理）。在被測信號的作用下，電子束就好像一支筆的筆尖，可以在屏面上描繪出被測信號的瞬時值的變化曲線。利用示波器能觀察各種不同信號幅度隨時間變化的波形曲線，還可以用它測試各種不同的電量，如電壓、電流、頻率、相位差、調幅度等等。

示波器選型指南

1、帶寬（輸出頻率范圍）

儀器的帶寬是指模擬帶寬，與采樣速率等無關，信號源的帶寬是指信號的輸出頻率的范圍，并且一般來講信號源輸出的正弦波和方波的頻率范圍不一致，例如，某函數發生器產生正弦波的頻率范圍是1mHz ～ 240MHz，而輸出方波的頻率范圍是1mHz～120MHz。

2、頻率（定時）分辨率

頻率分辨率，即最小可調頻率分辨率，也就是創建波形時可以使用的最小時間增量。

3、頻率準確度

信號源顯示的頻率值與真值之間的偏差，通常用相對誤差表示，低檔信號源的頻率準確度只有1%，而采用內部高穩定晶體振蕩器的頻率準確度可以達到108～1010。例如，某信號源的頻率準確度為1ppm。

4、頻率穩定度

頻率穩定度是指外界環境不變的情況下，在規定時間內，信號發生器輸出頻率相對于設置讀數的偏差值的大小。頻率穩定度一般分為長期頻率穩定度（長穩）和短期頻率穩定度（短穩）。其中，短期頻率穩定度是指經過預熱后，15分鐘內，信號頻率所發生的最大變化；長期頻率穩定度是指信號源經過預熱時間后，信號頻率在任意三小時內所發生的最大變化。

5、輸出阻抗

信號源的輸出阻抗是指從輸出端看去，信號源的等效阻抗。例如，低頻信號發生器的輸出阻抗通常為600Ω，高頻信號發生器通常只有50Ω，電視信號發生器通常為75Ω。

6、輸出電平范圍

輸出幅度一般由電壓或者分貝表示，指輸出信號幅度的有效范圍。另外，信號發生器的輸出幅度讀數定義為輸出阻抗匹配的條件下，所以必須注意輸出阻抗匹配的問題。
