增量式旋轉編碼器通過內部兩個光敏接受管轉化其角度碼盤的時序和相位關系，得到其角度碼盤角度位移量增加（正方向）或減少（負方向）。在接合數字電路特別是單片機后，增量式旋轉編碼器在角度測量和角速度測量較絕對式旋轉編碼器更具有廉價和簡易的優勢。

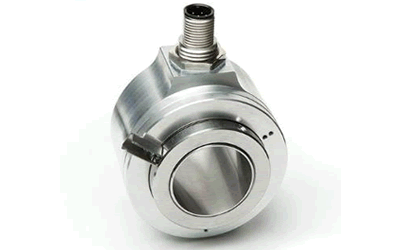

SIKO 增量旋轉編碼器 / 光學 / 電壓輸出 / 中空軸
工作原理
增量式旋轉編碼器通過內部兩個光敏接受管轉化其角度碼盤的時序和相位關系，得到其角度碼盤角度位移量增加（正方向）或減少（負方向）。在接合數字電路特別是單片機后，增量式旋轉編碼器在角度測量和角速度測量較絕對式旋轉編碼器更具有廉價和簡易的優勢。
一個旋轉編碼器，可以測量從幾個微米到幾十幾百米的距離。多個工位，只要選用一個旋轉編碼器，就可以避免使用多個接近開關、光電開關，解決現場機械安裝麻煩，容易被撞壞和遭高溫、水氣困擾等問題。
增量編碼器選型
1.增量型旋轉編碼器有分辨率的差異，使用每圈產生的脈沖數來計量，數目從6到5400或更高，脈沖數越多，分辨率越高；這是選型的重要依據之一。
2.增量型編碼器通常有三路信號輸出（差分有六路信號）：A、B和Z，一般采用TTL電平，A脈沖在前，B脈沖在后，A、B脈沖相差90度，每圈發出一個Z脈沖，可作為參考機械零位。一般利用A超前B或B超前A進行判向。
3.使用PLC采集數據，可選用高速計數模塊；使用工控機采集數據，可選用高速計數板卡；使用單片機采集數據，建議選用帶光電耦合器的輸入端口。
4.建議B脈沖做順向（前向）脈沖，A脈沖做逆向（后向）脈沖，Z原點零位脈沖。
5.在電子裝置中設立計數棧
