什么是滑環？滑環的工作原理圖解

分類：技術中心 4187人瀏覽 2018-10-09

標簽：滑環 分享到：

近年來隨著工業設備的高端領域的一些零件要求制作，不斷的提高，出現了各種各樣一些高端的制作零件，比如說一些公轉或者是自轉的，這種相對運動的要求也會變得更加的嚴格，包括這樣一些產品，在進行旋轉的過程當中，可能會進行一些多元化的運動，而在這個時候就需要一定的能源，有的時候需要去控制信號源，比如說光纖信號或者是高頻信號，有的時候可能就需要去傳輸一些功能電源等等。那么在整個過程當中，對于滑環的使用還是非常的廣泛的。

滑環就是依靠彈力來進行一個連接的工作，通過比較巧妙的一個運動結構和一些密封的結構，進行相互的配合，同時還能夠完成一個合理的選材，并且去構成一個相對比較穩定和可靠的連通系統，只要把還附著于旋轉的電子設備當中，就能夠給這個設備提供更多的動力和來源，尤其是在無限旋轉的時候，能夠進行上下的運動，還能夠不斷的去檢測一些旋轉狀態下的工作狀況。

滑環 ，就是負責為旋轉體連通、輸送能源與信號的電氣部件。根據傳輸介質來區分，滑環分為電滑環、流體滑環、光滑環，也可通俗的統稱為“旋轉連通”或“旋通”?；h(huán)通常安裝在設備的旋轉中心，主要由旋轉與靜止兩大部分組成。旋轉部分連接設備的旋轉結構并隨之旋轉運動，稱為“轉子”，靜止部分連接設備的固定結構的能源，稱為“定子”。

滑環可用于任何360°旋轉連續傳輸電源和數據信號的機電系統領域，常被稱為導電滑環、電刷、轉接器、集電環、集電器、旋轉關節、集流環、回流環、換向器等，其原理是實現兩個相對轉動機構的電流、數據信號或圖像及動力傳輸?shù)木軅鬏斞b置。常被使用于360°無限制的連續旋轉，要求從固定位置到旋轉位置傳送電信號、數據信號的領域。

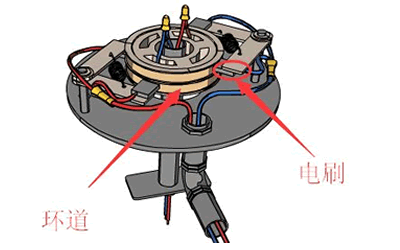

其結構主要是由彈性材料(電刷)、滑動觸點表面材料（導電環、精密小鋼軸承、絕緣塑膠材料、樹脂粘合材料組成。電刷采用貴金屬合金材料，成"II"形與導電環的"V" “凹”形槽對稱雙接觸，利用電刷的彈性壓力與導電環環槽滑動接觸來傳輸信號及電流。是各行業機電設備的關鍵器件，如精密旋轉臺、線纜設備、風力發電、單晶爐、灌裝及包裝機械、自動旋轉門等。
