測距傳感器有哪些？測距傳感器工作原理

分類：技術中心 2004人瀏覽 2018-08-24

標簽：測距傳感分享到：

測距傳感器按照應用測距介質不同主要分為超聲波測距傳感器，激光測距傳感器，紅外線測距傳感器。

Microsonic 超聲波測距傳感器

超聲波測距傳感器工作原理

超聲波對液體、固體的穿透本領很大，尤其是在陽光不透明的固體中，它可穿透幾十米的深度。超聲波碰到雜質或分界面會產生顯著反射形成反射成回波，碰到活動物體能產生多普勒效應。因此超聲波檢測廣泛應用在工業、國防、生物醫學等方面以超聲波作為檢測手段，必須產生超聲波和接收超聲波。完成這種功能的裝置就是超聲波傳感器，習慣上稱為超聲換能器，或者超聲探頭。

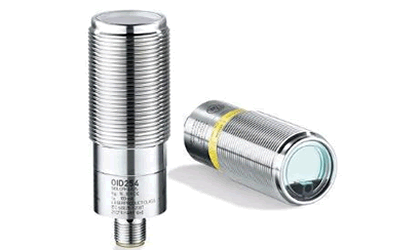

IFM 激光測距傳感器

激光測距傳感器工作原理：

激光傳感器工作時，先由激光二極管對準目標發射激光脈沖。經目標反射后激光向各方向散射。部分散射光返回到傳感器接收器，被光學系統接收后成像到雪崩光電二極管上。雪崩光電二極管是一種內部具有放大功能的光學傳感器，因此它能檢測極其微弱的光信號。記錄并處理從光脈沖發出到返回被接收所經歷的時間，即可測定目標距離。激光傳感器必須極其精確地測定傳輸時間，因?yàn)楣馑偬臁?/span>

紅外線測距傳感器工作原理：

紅外測距傳感器利用紅外信號遇到障礙物距離的不同反射的強度也不同的原理，進行障礙物遠近的檢測。紅外測距傳感器具有一對紅外信號發射與接收二極管，發射管發射特定頻率的紅外信號，接收管接收這種頻率的紅外信號，當紅外的檢測方向遇到障礙物時，紅外信號反射回來被接收管接收，經過處理之后，通過數字傳感器接口返回到機器人主機，機器人即可利用紅外的返回信號來識別周?chē)h(huán)境的變化

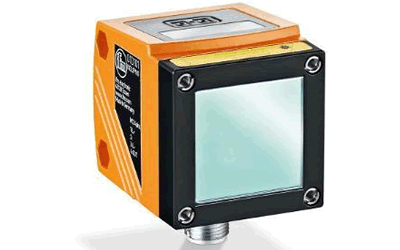

IFM 飛行時間激光測距傳感器

傳輸時間激光傳感器工作原理

傳輸時間激光傳感器工作時。傳輸時間激光傳感器必須極其精確地測定傳輸時間，因?yàn)楣馑偬?。例如，光速約為3′108m/s，要想使分辨率達到1mm，則傳輸時間測距傳感器的電子電路必須能分辨出以下極短的時間：0.001m?(3′108m/s)=3ps要分辨出3ps的時間，這是對電子技術提出的過高要求，實現起來造價太高。但是如今廉價的傳輸時間激光傳感器巧妙地避開了這一障礙，利用一種簡單的統計學原理，即平均法則實現了1mm的分辨率，并且能保證響應速度。
