千分尺測量原理及保養手冊

分類：技術中心 2946人瀏覽 2018-08-15

標簽：千分尺分享到：

千分尺又稱螺旋測微器、螺旋測微儀、分厘卡，是比游標卡尺更精密的測量長度的工具，用它測長度可以準確到0.01mm，測量范圍為幾個厘米。它的一部分加工成螺距為0.5mm的螺紋，當它在固定套管B的螺套中轉動時，將前進或后退，活動套管C和螺桿連成一體，其周邊等分成50個分格。螺桿轉動的整圈數由固定套管上間隔0.5mm的刻線去測量，不足一圈的部分由活動套管周邊的刻線去測量，最終測量結果需要估讀一位小數。

WURTH 室外用千分尺 / 數字

今天小編和大家講一講千分尺的使用技巧。

千分尺測量基礎

首先我們了解一下最常見的游標千分尺。

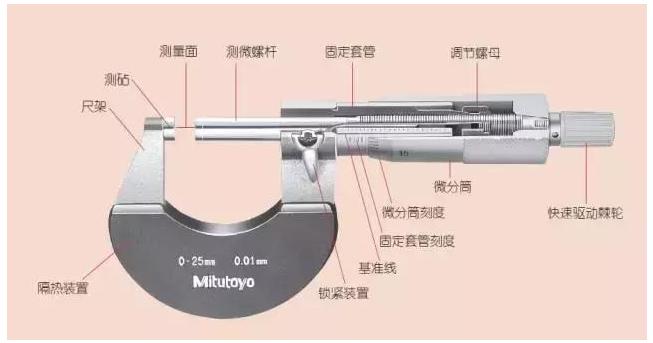

標準機械外徑千分尺

各部位的名稱以及主要部件的名稱如下圖所示：

標準機械千分尺測量原理
心軸轉一圈的距離ｐ（p=0.5mm），被微分筒（刻度）分成50等分，從而得到1個刻度的讀數為0.01mm。

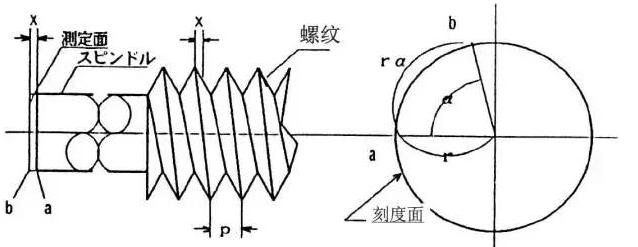

標準機械千分尺的測量原理圖

標準機械千分尺的測量原理計算

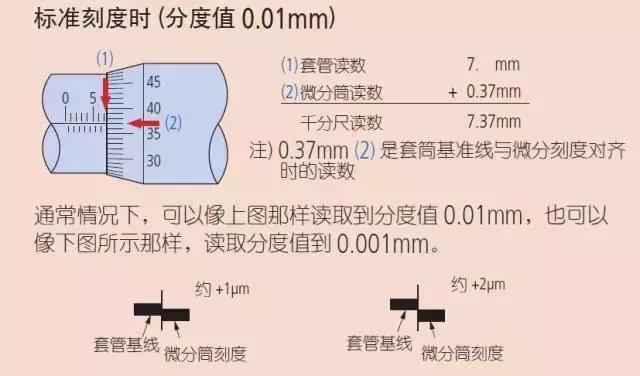

標準機械千分尺刻度的讀法

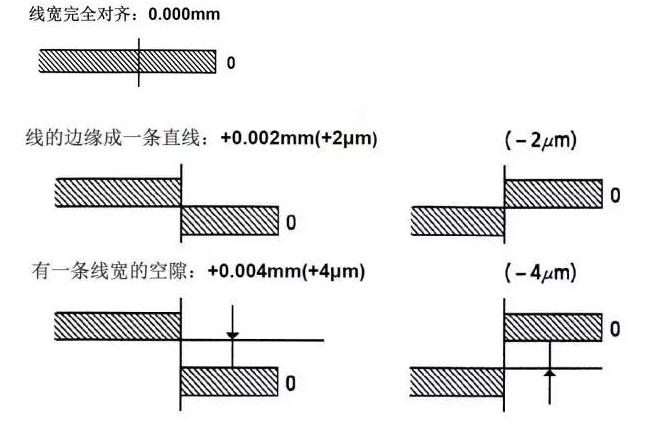

當基線對正之后，我們可以通過基線的位置來確定尺寸最后一位。

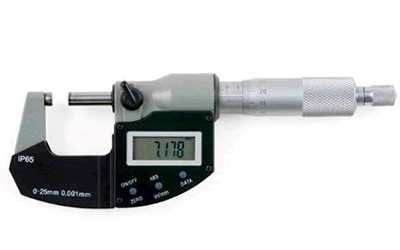

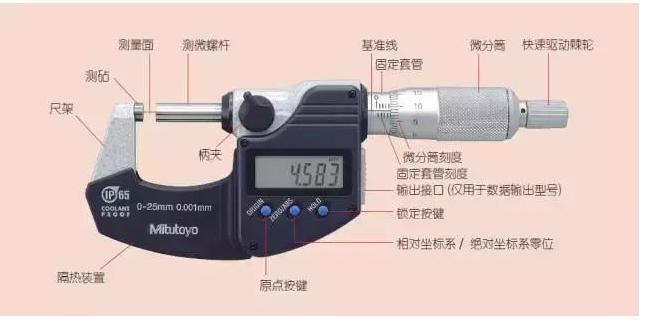

數顯外徑千分尺
基本構造如下圖所示。

數顯外徑千分尺測量原理
分辨率為0.001mm，心軸轉一圈的距離0.5mm 通過傳感器（轉子，定子）分割成500分，0.5mm÷500=0.001mm。

數顯千分尺的測量原理

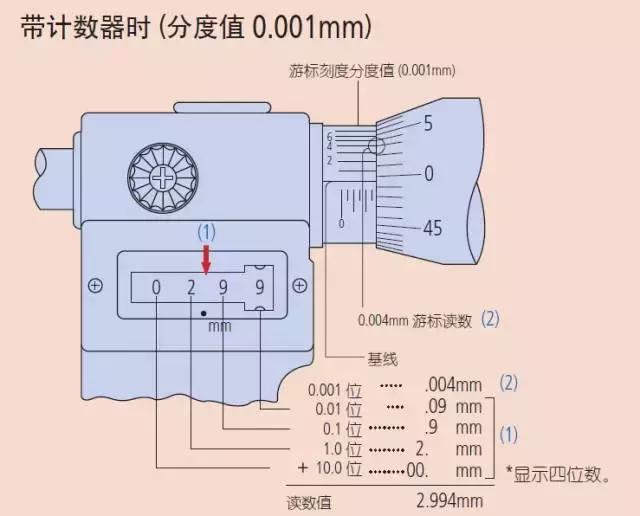

除以上兩種常見的千分尺外，還有一種便是下面這種帶計數器的外徑千分尺。

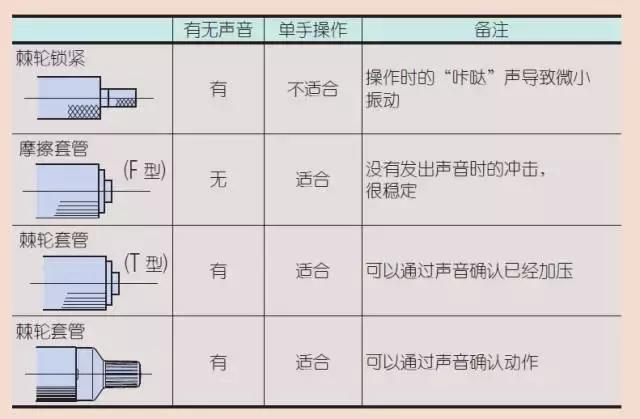

千分尺的測力裝置
千分尺的測力裝置也是非常重要的組成部件之一，合理的使用可以提高千分尺的壽命，提高測量精度。

注：該圖表來自三豐千分尺測力裝置簡介。

千分尺產品使用時的注意事項和千分尺的維護和保養
1. 仔細檢查類型、測量范圍、精度和其他規格，為您的用途選擇合適的型號。
2. 測量前，千分尺和工件放置在室溫下足夠長的時間，使其溫度均衡。

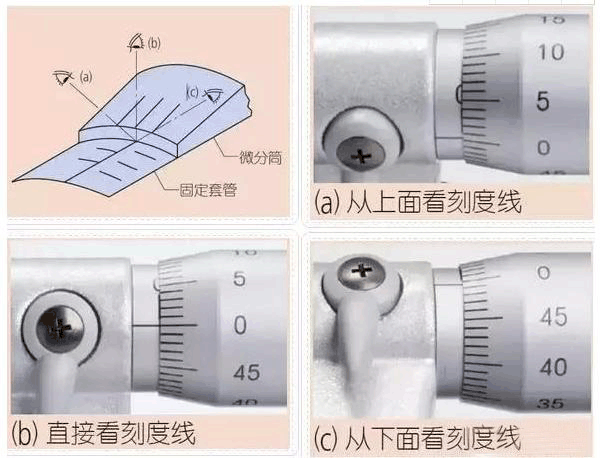

3. 讀取微分筒刻線時直視基準線。如果從某個角度看刻度線，由于視覺誤差將不會讀取線的正確位置。
4. 測量前調整起點(零)，采用不起毛的紙去拭擦測砧和測微螺桿的測量面。

5. 作為日常保養的一部分，擦去環境周圍和測量面上的任何灰塵、碎屑和其他碎片。此外，用干布仔細拭擦任何污漬和指紋。
6. 正確使用測力裝置，以便在正確的測力下進行測量。

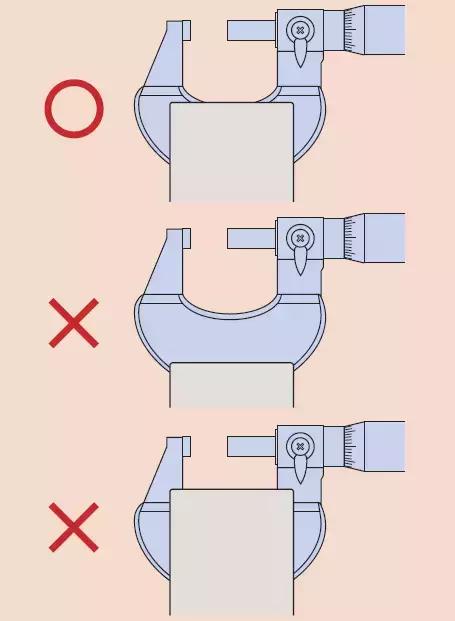

7. 當將千分尺安裝到千分尺的臺架時，臺架應該固定夾緊在千分尺邊框的中心。但不要夾得太緊。

8. 注意千分尺不要摔落或碰撞任何東西。不要過度用力旋轉千分尺測微螺桿。如果感覺意外誤操作導致千分尺可能已損壞，使用前需要進一步檢查其精度。
9. 經過存放很長時間后或有保護性油膜，用在抗腐蝕的油中浸泡過的布輕輕拭擦千分尺。
10.存放注意事項：存儲時避免陽光直射。存儲在通風性良好、低濕度的場所。存儲在沒有灰塵的場所。如果存放在箱子或其它容器中，箱子或容器不能放在地上。存放期間，測量面之間應該留有0.1mm 到1mm 的空隙。不要將千分尺在夾緊的狀態下存放。
千分尺產品使用時的維護保養
首先：將沾在各個部位的污垢和指紋用干布仔細擦拭干凈。
如果長期保存和干燥無油時，用沾有防銹油的布擦上薄薄的一層油，雖然這樣可能會給合金測量面留下油漬和斑點，但是如果長期不使用的時候，這樣做會保證您的千分尺性能持久哦。
最后，在千分尺保管時，一定要注意以下幾點。
1.保存時注意保存在無陽光直射，濕氣少，通風良好，灰塵少的地方。
2.切記一定要放在收納盒中保存，不要直接放置在地面上。
3.最重要的一點：兩個測量面之間開啟0.1-1mm左右保管，同時不要鎖緊緊固裝置，防止在保管過程中產生故障。
