氣動調節閥就是以壓縮空氣為動力源,以氣缸為執行器,并借助于電氣閥門定位器、轉換器、電磁閥、保位閥等附件去驅動閥門,實現開關量或比例式調節,接收工業自動化控制系統的控制信號來完成調節管道介質的流量、壓力、溫度等各種工藝參數。氣動調節閥的特點就是控制簡單,反應快速,且本質安全,不需另外再采取防爆措施。
氣動調節閥動作分氣開型和氣關型兩種。氣開型是當膜頭上空氣壓力增加時,閥門向增加開度方向動作,當達到輸入氣壓上限時,閥門處于全開狀態。反過來,當空氣壓力減小時,閥門向關閉方向動作,在沒有輸入空氣時,閥門全閉。

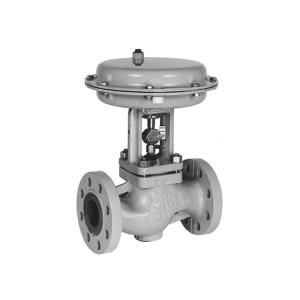

氣動調節閥工作原理圖
故有時氣開型閥門又稱故障關閉型。氣關型動作方向正好與氣開型相反。當空氣壓力增加時,閥門向關閉方向動作;空氣壓力減小或沒有時,閥門向開啟方向或全開為止。故有時又稱為故障開啟型。氣動調節閥的氣開或氣關,通常是通過執行機構的正反作用和閥態結構的不同組裝方式實現。
氣動調節閥保養維護
一、檢修時的重點檢查部位
檢查間體內壁:在高壓差和有腐蝕性介質的場合,閥體內壁、隔膜閥的隔膜經常受到介質的沖擊和腐蝕,必須重點檢查耐壓耐腐情況;
檢查閥座:因工作時介質滲入,固定閥座用的螺紋內表面易受腐蝕而使閥座松弛;
檢查閥芯:閥芯是調節閥的可動部件之一,受介質的沖蝕較為嚴重,檢修時要認真檢查閥芯各部是否被腐蝕、磨損,特別是在高壓差的情況下,閥芯的磨損因空化引起的汽蝕現象更為嚴重。損壞嚴重的閥芯應予更換;檢查密封填料:檢查盤根石棉繩是否干燥,如采用聚四氟乙烯填料,應注意檢查是否老化和其配合面是否損壞;
檢查執行機構中的橡膠薄膜是否老化,是否有龜裂現象。
二、氣動用調節閥的日常維護
當調節閥采用石墨一石棉為填料時,大約三個月應在填料上添加一次潤滑油,以保證調節閥靈活好用。如發現填料壓帽壓得很低,則應補充填料,如發現聚四氟乙燥填料硬化,則應及時更換;應在巡回檢查中注意調節閥的運行情況,檢查閥位指示器和調節器輸出是否吻合;對有定位器的調節閥要經常檢查氣源,發現問題及時處理;應經常保持調節閥的衛生以及各部件完整好用。
