鋼管彎曲機工作原理、使用方法及注意事項

分類：技術中心 1879人瀏覽 2018-06-19

標簽：鋼管彎曲機鋼管彎曲機工作原理鋼管彎曲機使用方法分享到：

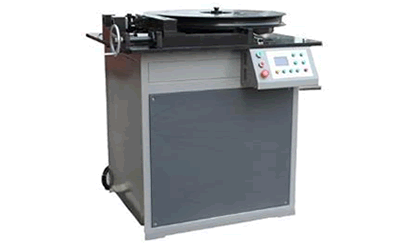

數控彎管機主要用于電力施工，公鐵路建設，鍋爐、橋梁、船舶、家俱，裝潢等方面的管道鋪設及修造，具有功能多、結構合理、操作簡單、移動方便、安裝快速等優點。本機器除了具備彎管功能外，還能將油缸作為液壓千斤頂使用，相對于數控彎管設備而言具有價格便宜，使用方便的特點，彎管機市場占據主導產品位置。數控彎管機，可對管材在冷態下進行一個彎曲半徑（單模）或兩個彎曲半徑（雙模）的纏繞式彎曲，廣泛使用于汽車、空調等行業的各種管件和線材的彎曲。彎管機主要用于管子的塑性成型。

1、彎管機采用觸熒幕加數控模組，對話式操作，程式設定簡便容易2、床身結構穩固，不易變形3、每一檔可設定16個彎管角度，記憶體可儲放16組檔案4、俱慢速定位功能，彎管角度穩定，重復精度達±0.1°5、錯誤訊息在屏幕上顯示，幫助操作者立即排除。6、提供自行研發之座標轉換彎管加工值，軟體可選購裝在桌上型電腦編輯計算。

結構及工作原理

由電動油泵，高壓油管，快速接頭，工作油缸，柱塞，彎管部件[包括上花板，下花板，模頭，輥軸]組成。由電動油泵輸出的高壓油，經高壓油管送入工作油缸內，高壓油推動工作油缸內柱塞，產生推力，通過彎管部件彎曲管子。

使用方法及注意事項

（1）參照電動油泵使用說明書（2）先將工作油缸旋入方檔塊的內螺紋，使油缸后端裝在支架上的車輪向下（3）根據所彎管子的外徑選擇模頭，套在柱塞上，將兩只輥軸所對應槽向著模頭，然后放入相應尺寸的花板孔中，再將上花板蓋上，將所彎管子插入槽中，再將高壓油管端部的快速接頭活動部份向后拉并套在工作油缸的接頭上，將電動油泵上的放油螺釘旋緊，即可彎管。彎管完畢，放松放油螺釘，柱塞即自動復位。
