柱塞泵工作原理及日常保養

分類：技術中心 1973人瀏覽 2018-05-25

柱塞泵是液壓系統的一個重要裝置。它依靠柱塞在缸體中往復運動，使密封工作容腔的容積發生變化來實現吸油、壓油。柱塞泵具有額定壓力高、結構緊湊、效率高和流量調節方便等優點。柱塞泵被廣泛應用于高壓、大流量和流量需要調節的場合，諸如液壓機、工程機械和船舶中。

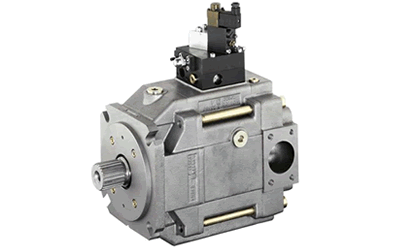

HAWE 哈威變量軸向柱塞泵

柱塞泵工作原理

柱塞泵柱塞往復運動總行程L是不變的，由凸輪的升程決定。柱塞每循環的供油量大小取決于供油行程,供油行程不受凸輪軸控制是可變的。供油開始時刻不隨供油行程的變化而變化。轉動柱塞可改變供油終了時刻，從而改變供油量。柱塞泵工作時，在噴油泵凸輪軸上的凸輪與柱塞彈簧的作用下，迫使柱塞作上、下往復運動，從而完成泵油任務，泵油過程可分為以下兩個階段。
進油過程
當凸輪的凸起部分轉過去后，在彈簧力的作用下，柱塞向下運動，柱塞上部空間（稱為泵油室）產生真空度，當柱塞上端面把柱塞套上的進油孔打開后，充滿在油泵上體油道內的柴油經油孔進入泵油室，柱塞運動到下止點，進油結束。
回油過程
柱塞向上供油，當上行到柱塞上的斜槽（停供邊）與套筒上的回油孔相通時，泵油室低壓油路便與柱塞頭部的中孔和徑向孔及斜槽溝通，油壓驟然下降，出油閥在彈簧力的作用下迅速關閉，停止供油。此后柱塞還要上行，當凸輪的凸起部分轉過去后，在彈簧的作用下，柱塞又下行。此時便開始了下一個循環。柱塞泵以一個柱塞為原理介紹，一個柱塞泵上有兩個單向閥，并且方向相反，柱塞向一個方向運動時缸內出現負壓，這時一個單向閥打開液體被吸入缸內，柱塞向另一個方向運動時，將液體壓縮后另一個單向閥被打開，被吸入缸內的液體被排出。這種工作方式連續運動后就形成了連續供油。

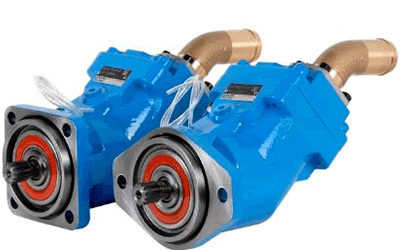

Hydro Leduc 斜軸柱塞泵

柱塞泵日常保養

(1)檢查柱塞有無傷痕和銹蝕現象，必要時應更換新品。
(2)檢查柱塞副配合情況。將柱塞端頭插人柱塞套內，傾斜約60°，若柱塞能在自身作用下緩慢地下滑為配合良好。
(3)檢查柱塞副的密封性。用手握住柱塞套，兩個手指堵住柱塞頂端和側面的進油口。用另一只手拉出柱塞，感到有較大的吸力，放松柱塞立即縮回原位，表明柱塞副密封良好，否則應更換柱塞副。
(4)檢查出油閥副減壓環帶是否磨損有臺階或傷痕現象，必要時應予以更換。
(5)檢查出油閥副的配合情況。用手指堵住出油閥下孔，用另一手指將出油閥輕輕向下壓，當手指離開出油閥上端時，它能自動彈回原位，表明出油閥副密封良好，否則應更換出油閥副。
(6)檢查挺柱體。噴油泵體和挺柱體之間的標準間隙為0～0.03Mm，如超過0.2mm ，則應更換零件(7)檢查柱塞凸緣和控制套的凹槽之間的間隙，應為0.02～0.08mm，如超過0.12mm，必須更換控制套。
