壓力傳感器工作原理及選型原則

分類：技術中心 2383人瀏覽 2018-05-18

標簽：壓力傳感器工作原理壓力傳感器選型分享到：

壓力傳感器是能感受壓力信號，并能按照一定的規律將壓力信號轉換成可用的輸出的電信號的器件或裝置。

壓力傳感器通常由壓力敏感元件和信號處理單元組成。按不同的測試壓力類型，壓力傳感器可分為表壓傳感器、差壓傳感器和絕壓傳感器。

GEMS 壓力傳感器

壓力傳感器工作原理

1、壓阻式力傳感器
電阻應變片是壓阻式應變傳感器的主要組成部分之一。金屬電阻應變片的工作原理是吸附在基體材料上應變電阻隨機械形變而產生阻值變化的現象，俗稱為電阻應變效應。
2、陶瓷壓力傳感器
陶瓷壓力傳感器基于壓阻效應，壓力直接作用在陶瓷膜片的前表面，使膜片產生微小的形變，厚膜電阻印刷在陶瓷膜片的背面，連接成一個惠斯通電橋，由于壓敏電阻的壓阻效應，使電橋產生一個與壓力成正比的高度線性、與激勵電壓也成正比的電壓信號，標準的信號根據壓力量程的不同標定為2.0/3.0/3.3MV/V等，可以和應變式傳感器相兼容。
3、擴散硅壓力傳感器：
擴散硅壓力傳感器工作原理也是基于壓阻效應，利用壓阻效應原理，被測介質的壓力直接作用于傳感器的膜片上(不銹鋼或陶瓷)，使膜片產生與介質壓力成正比的微位移，使傳感器的電阻值發生變化，利用電子線路檢測這一變化，并轉換輸出一個對應于這一壓力的標準測量信號。
4、藍寶石壓力傳感器：
利用應變電阻式工作原理，采用硅-藍寶石作為半導體敏感元件，具有無與倫比的計量特性。因此，利用硅-藍寶石制造的半導體敏感元件，對溫度變化不敏感，即使在高溫條件下，也有著很好的工作特性;藍寶石的抗輻射特性極強;另外，硅-藍寶石半導體敏感元件，無p-n漂移。
5、壓電式壓力傳感器：

壓電效應是壓電傳感器的主要工作原理，壓電傳感器不能用于靜態測量，因?yàn)榻?jīng)過外力作用后的電荷，只有在回路具有無限大的輸入阻抗時才得到保存。實際的情況不是這樣的，所以這決定了壓電傳感器只能夠測量動態的應力。

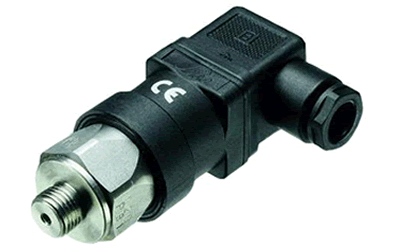

SUCO 蘇克壓力傳感器

壓力傳感器的選型原則

1. 根據測量對象與測量環境確定傳感器的類型
要進行一個具體的測量工作，首先要考慮用何種原理的傳感器，這需要分析多方面的因素后才能確定。因?yàn)?，即使是測量同一物理量，也有多種原理的傳感器可供選用，哪一種原理的傳感器更為合適，則需要根據被測量的特點和傳感器的使用條件考慮以下具體問題：量程的大??；被測位置對傳感器體積的要求；測量方式為接觸式還是非接觸式；信號的引出方法，有線或是非接觸測量；傳感器的來源，國產還是進口，價格是否接受，還是自行研制。在考慮上述問題之后就能確定選用何種類型的傳感器，然后再考慮傳感器的具體性能指標。
2. 靈敏度的選擇
通常，在傳感器的線性范圍內，希望傳感器的靈敏度越高越好。因?yàn)橹挥徐`敏度高時，與被測量變化對應的輸出信號的值才比較大，有利于信號處理。但要注意的是，傳感器的靈敏度高，與被測量無關的外界噪聲也容易混入，也會被放大系統放大，影響測量精度。因此，要求傳感器本身應具有較高的信噪比，盡量減少?gòu)耐饨缫氲母蓴_信號。
傳感器的靈敏度是有方向性的。當測量是單向量，而且對其方向性要求較高，則應選擇其他方向性靈敏度小的傳感器；如果測量是多維向量，則要求傳感器的交叉靈敏度越小越好。
3. 頻率影響特性
傳感器的頻率影響特性決定了被測量的頻率范圍，必須在允許頻率范圍內保持不失真的測量條件，實際上傳感器的影響總有一定延遲，希望延遲時間越短越好。傳感器的頻率影響高，可測信號頻率范圍就寬，而由于受到結構特性的影響，機械系統慣性較大，因有頻率低的傳感器可測信號的頻率較低。在動態測量中，應根據信號的特點（穩態·瞬態·隨機等）影響特性，以免產生過火誤差。
4. 線性范圍
傳感器的線性范圍是指輸出與輸入成正比的范圍。以理論上講，在此范圍內，靈敏度保持定值。傳感器的線性范圍越寬，則量程越大，并且能保證一定的測量精度。在選擇傳感器時，當傳感器的種類確定以后首先要看其量程是否滿足要求。
但實際上，任何傳感器都不能保證絕對的線性，其線性度也是相對的。當所要求測量精度比較低時，在一定的范圍內，可將非線性誤差較小的傳感器近似看作線性的，這會給測量帶來極大的方便。
5. 穩定性
傳感器使用一段時間后，其性能保持不變化的能力成為穩定性。影響傳感器長期穩定性的因素除傳感器本身結構外，主要是傳感器的使用環境。因此，要使傳感器具有良好的穩定性，傳感器必須有較強的環境適應能力。
在選擇傳感器之前，應對其使用環境進行調查，并根據具體的使用環境選擇合適的傳感器，或采取適當措施，減小環境的影響。傳感器的穩定性有定量指標，在超過使用期后，在使用前應重新進行標定，以確定傳感器的性能是否產生變化。在某些要求傳感器能長期使用而又不能輕易更換或指定場合，所選用傳感器穩定性要求更嚴格，要能夠經受住長時間的考驗。
6. 精度
精度是傳感器的一個重要性能指標，它是關系到整個測量系統測量精度的一個重要環節。傳感器的精度越高，其價格越昂貴，因此，傳感器的精度只要滿足整個測量系統的精度要求就可以，不必選的過高。這樣就可以在滿足同一測量目的的諸多傳感器中選擇比較便宜和簡單的傳感器。
如果測量目的是定性分析的，選用重復精度高的傳感器即可，不宜選用絕對量值精度高的；如果是為了定量分析，必須獲得精確的測量值，就需選用精度等級能滿足要求的傳感器。對某些特殊使用場合，無法選到合適的傳感器，則需自行設計制造傳感器
