節流閥在液壓系統中的作用及分類

分類：技術中心 4898人瀏覽 2018-05-16

標簽：節流閥節流閥的作用分享到：

節流閥的分類：

節流閥按通道方式可分為直通式和角式兩種；按啟閉件的形狀分，有針形、溝形和窗形三種。

可調節節流閥：閥針和閥芯采用硬質合金制造，產品按API6A標準設計，具有耐磨、耐沖刷性能。主要用于井口采油（氣）樹設備,

滑套式節流閥：閥芯采用低噪音平衡型結構，開啟輕便，產品按API6A標準設計，閥芯表面覆蓋碳化鎢，適合于有閃蒸、高壓差，高壓力，空化等條件苛刻的場合，使用壽命長，流量調節精度大大提高。適用于石油，天然氣，化工，煉油，水電等行業。

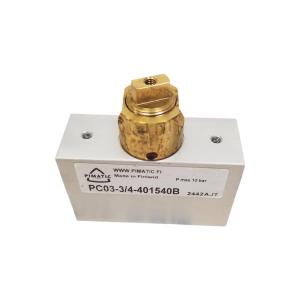

節流閥

節流閥用來調節流量是有條件的，即要求有一個接受節流閥壓力信號的環節(與之并聯的溢流閥或恒壓變量泵)。通過這一環節來補償節流閥的流量變化。

節流閥在液壓系統中的作用：

液壓系統對流量控制閥的主要要求有：

1、較大的流量調節范圍，且流量調節要均勻。

2、當閥前、后壓力差發生變化時，通過閥的流量變化要小，以保證負載運動的穩定。

3、油溫變化對通過閥的流量影響要小。

4、液流通過全開閥時的壓力損失要小。

5、當閥口關閉時，閥的泄漏量要小。

在液壓系統中節流閥與溢流閥并聯于液壓泵的出口，構成恒壓油源，使泵出口的壓力恒定。

節流閥是一種可以在較大范圍內以改變液阻來調節流量的元件。因此可以通過調節節流閥的液阻，來改變進入液壓缸的流量，從而調節液壓缸的運動速度。

若在回路中僅有節流閥而沒有與之并聯的溢流閥，則節流閥就起不到調節流量的作用。

液壓泵輸出的液壓油全部經節流閥進入液壓缸。改變節流閥節流口的大小，只是改變液流流經節流閥的壓力降。節流口小，流速快;節流口大，流速慢，而總的流量是不變的，因此液壓缸的運動速度不變。

節流閥節流口通常有三種基本形式：薄壁小孔、細長小孔和厚壁小孔，但無論節流口采用何種形式，通過節流口的流量及其前后壓力差的關系均可用公式：q=KAΔpm來表示，三種節流口的流量特性如下所示：

1、壓差對流量的影響

節流閥兩端壓差變化時,通過它的流量要發生變化，三種結構形式的節流口中，通過薄壁小孔的流量受到壓差改變的影響最小。

2、溫度對流量的影響

油溫影響到油液粘度，對于細長小孔，油溫變化時，流量也會隨之改變，對于薄壁小孔粘度對流量幾乎沒有影響，故油溫變化時，流量基本不變。

3、節流口的堵塞

節流閥的節流口可能因油液中的雜質或由于油液氧化后析出的膠質、瀝青等而局部堵塞,這就改變了原來節流口通流面積的大小，使流量發生變化，尤其是當開口較小時，這一影響更為突出，嚴重時會完全堵塞而出現斷流現象。節流口通流面積越大，節流通道越短和水力直徑越大，越不容易堵塞，當然油液的清潔度也對堵塞產生影響。一般流量控制閥的最小穩定流量為0.05L/min。
