常用電壓表如何接線?電壓表的主要功能是什么?

分類:技術中心 3858人瀏覽 2018-04-24
分享到:

電壓表是測量電壓的一種儀器,常用電壓表——伏特表的符號為“V”。


傳統的指針式電壓表包括一個靈敏電流計,在靈敏電流計里面有一個永磁體,在電流計的兩個接線柱之間串聯一個由導線構成的線圈,線圈放置在永磁體的磁場中,并通過傳動裝置與表的指針相連。大部分電壓表都分為兩個量程。電壓表有三個接線柱,一個負接線柱,兩個正接線柱,電壓表的正極與電路的正極連接,負極與電路的負極連接。

電壓表指針

電壓表指針刻度

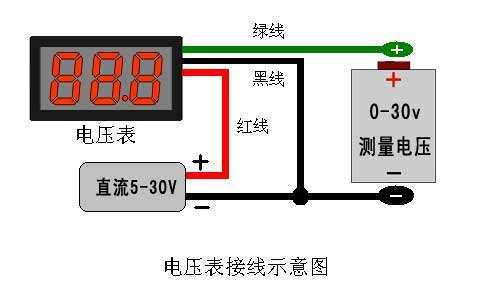

電壓表接線示意圖:

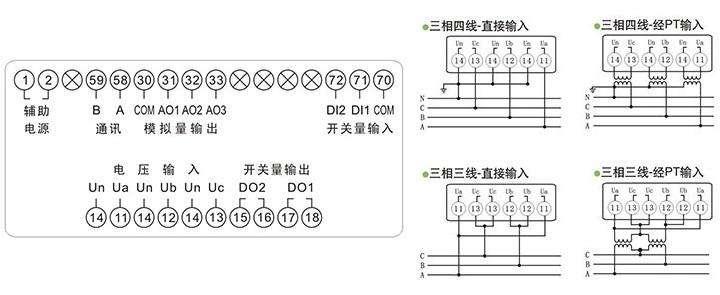

電壓表接線圖

電壓表接線圖2

測量范圍


1、交流電壓測量范圍:直接輸入:AC500V、199.9V、19.99V、1.999V,使用電壓互感器輸入:X/100V(可根據用戶要求定制)

2、交流電流測量范圍:直接輸入:5A(1.999A、199.9mA,可根據要求定制)使用電流互感器輸入:(X∶5A)10A、15A、20A、50A、100A、150A、200A、500A、1000A、1500A、2000A

3、直流電壓測量范圍:直接輸入:DC600V、199.9V、19.99V、1.999V,(可根據用戶要求定制)

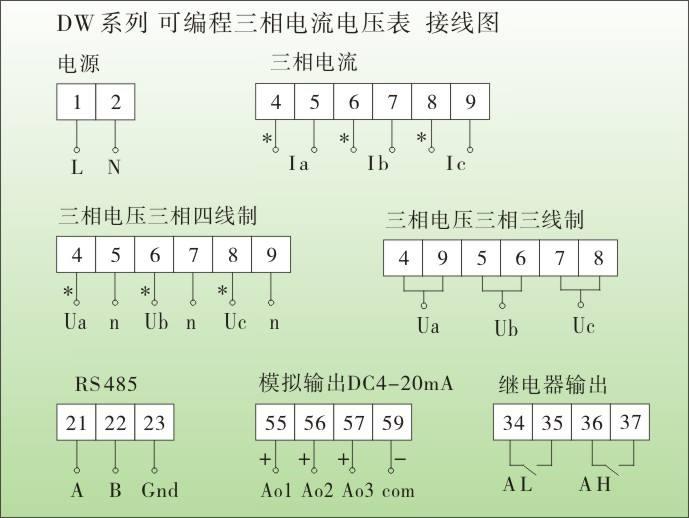

電壓表接線圖

4、直流電流測量范圍使用分流器輸入:(X∶75mV);

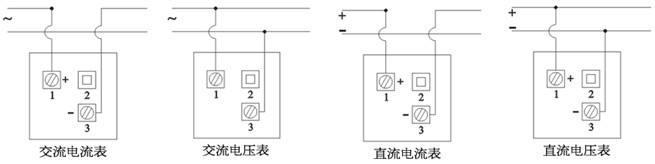

電壓表接線圖


電壓表是個大的電阻器,理想的認為是斷路。在并聯電路中并聯了電壓表(跟別的用電器并聯)和用電器,如果在干路中沒有其他的用電器,可以認為測量電源電壓(因?yàn)椴⒙?lián)電路上的用電器全部享用了電源的電壓);如果干路中還連接其他的用電器,那這個用電器就分享了部分電源電壓,那電壓表測的只能是部分電壓(連接在哪個用電器就是哪個用電器的電壓)。
