什么是千分尺?
螺旋測微器又稱千分尺(microMeter)、螺旋測微儀、分厘卡,是比游標卡尺更精密的測量長度的工具,用它測長度可以準確到0.01mm,測量范圍為幾個厘米。它的一部分加工成螺距為0.5mm的螺紋,當它在固定套管B的螺套中轉動時,將前進或后退,活動套管C和螺桿連成一體,其周邊等分成50個分格。螺桿轉動的整圈數由固定套管上間隔0.5mm的刻線去測量,不足一圈的部分由活動套管周邊的刻線去測量,最終測量結果需要估讀一位小數。
千分尺
千分尺使用方法及讀數方法:
(1)使用方法
A、清潔千分尺的尺身和測砧。
B、然后將千分尺校對零線。
C、將被測件放到兩工作面之間,調微分筒,使工作面快接觸到被測件后,調測力裝置,直到聽到三聲“咔、咔、咔”時停止。
(2)讀數方法
被測值的整數部分要在主刻度上讀(以微分筒(輔刻度)端面所處在主刻度的上刻線位置來確定),小數部分在微分筒和固定套管(主刻度)的下刻線上讀。(當下刻線出現時,小數值=0.5+ 微分筒上讀數,當下刻線未出現時,小數值=微分筒上讀數。

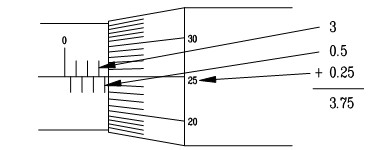

則整個被測值=整數值+小數值:A.0.5+微分筒數(下刻線出現)B.微分筒上讀數(下刻線未出現)如下圖所示:讀套筒上側刻度為3,下度在3之后,也就是說3+0.5=3.5,然后讀套管刻度與25對齊,就是25×0.01=0.25,全部加起來就是3.75。
千分尺讀數方法
千分尺適用范圍:
可適用于測量產品的外尺寸(長度、寬度、厚度)等,量程范圍在0~25mm之間。
千分尺使用注意事項:
(1)使用時要先校對零線。如不能對準零線,應停止使用報計量室調試校準。
(2)使用完畢,要擦凈上油,放到盒內,注意不要銹蝕或弄臟。
